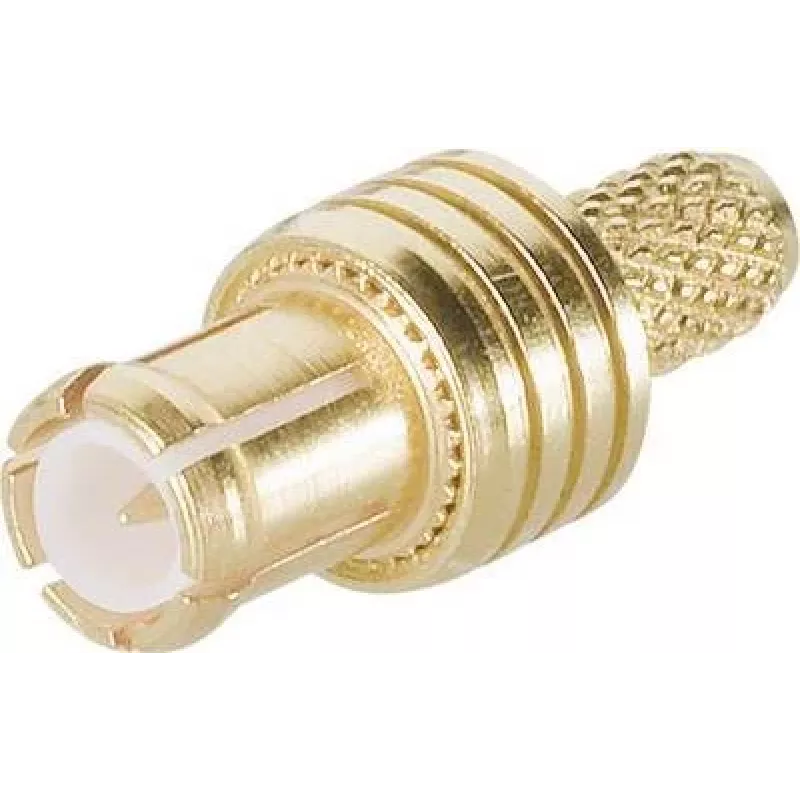

TELEGÄRTNER MCX tiesus kištukas 50 omų, crimp/lituojamas, skirtas RG174/RG188/RG316

6 GHz dažnių diapazonas – tai, ką išgausite su TELEGÄRTNER MCX tiesiu kištuku. Šis 50 omų jungties sprendimas yra sukurtas tiems, kurie vertina stabilumą ir ilgaamžiškumą net kompaktiškose konstrukcijose. Auksuoti kontaktai ir PTFE izoliatorius užtikrina mažus nuostolius ir patikimą signalo perdavimą.

Kodėl verta rinktis

• Auksuotas žalvarinis korpusas ir centrinis kontaktas atsparūs korozijai, užtikrina mažą varžą ir ilgą tarnavimo laiką.
• Crimp/lituojamas sujungimas – tvirtas mechaninis ir elektrinis ryšys su lanksčiais koaksialiniais kabeliais.
• MCX sąsaja su fiksavimu – greitas prijungimas ir atjungimas, išlaikant stabilumą iki 6 GHz.
• Kompatibilumas su RG 174 A/U, RG 188 A/U, RG 316 /U, LMR-100A kabeliais.

Kam tinka

Šis kištukas puikiai tiks RF inžinieriams, technikams ir entuziastams, kurie montuoja savo kabelių sistemas, naudoja matavimo įrangą ar kuria kompaktiškas antenų jungtis. Dėl mažų matmenų ir patikimumo jis dažnai naudojamas belaidžių ryšių sistemose.

Pagrindinės specifikacijos

• Jungties serija: MCX
• Jungties tipas: kištukas (vyriškas)
• Korpuso forma: tiesus
• Impedansas: 50 omų
• Dažnių diapazonas: DC – 6 GHz
• VSWR esant 6 GHz: ≤ 1,3
• Sujungimas: crimp (išorinis), lituojamas (centrinis)
• Korpuso medžiaga: žalvaris, auksuotas
• Centrinis kontaktas: žalvaris, auksuotas
• Izoliatorius: PTFE
• Darbinė temperatūra: nuo -55 °C iki +155 °C
• Sujungimų ciklai: ≥ 500
• Izoliacijos varža: ≥ 1 GΩ
• Dielektrinė testavimo įtampa: 750 Veff
• Centrinio kontakto varža: ≤ 5 mΩ
• Išorinio kontakto varža: ≤ 2,5 mΩ

Kaip naudoti

Nuimkite kabelio izoliaciją, užmaukite crimp įvorę, įstatykite centrinį laidininką į kištuką ir prilituokite. Tada užspauskite išorinį ekraną crimp įrankiu. Patikrinkite, ar nėra trumpojo jungimo, ir prijunkite prie MCX lizdo – jungtis užsifiksuos.

Patarimas: prieš lituodami centrinį kontaktą, įsitikinkite, kad kabelio ekranas nepaliečia centrinio laido. Naudokite šilumai atsparią izoliaciją, kad PTFE nepažeistumėte. Reguliariai valykite kontaktus izopropilo alkoholiu, kad išlaikytumėte mažą varžą.
