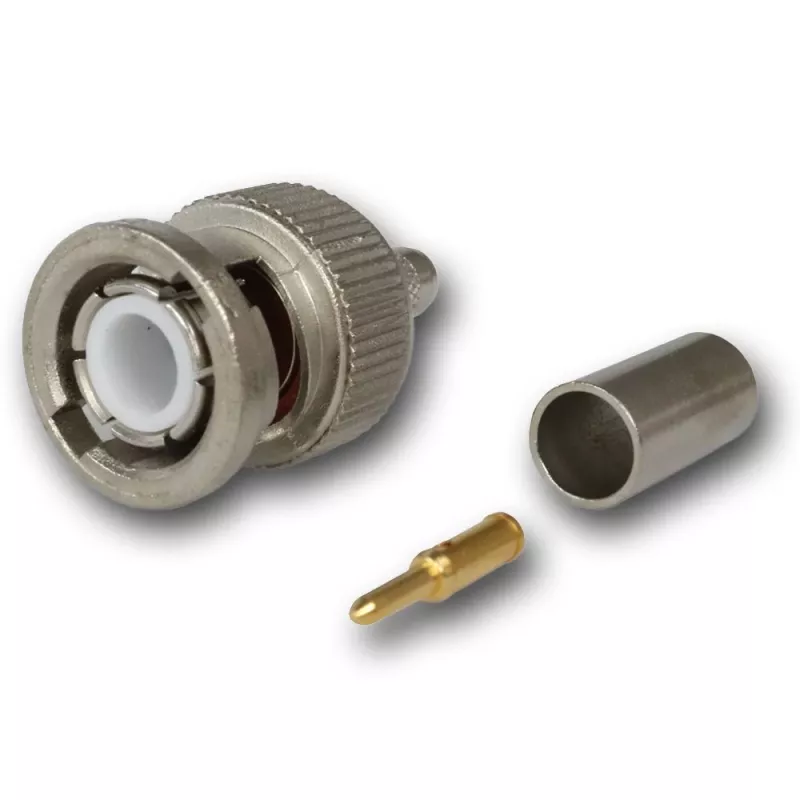

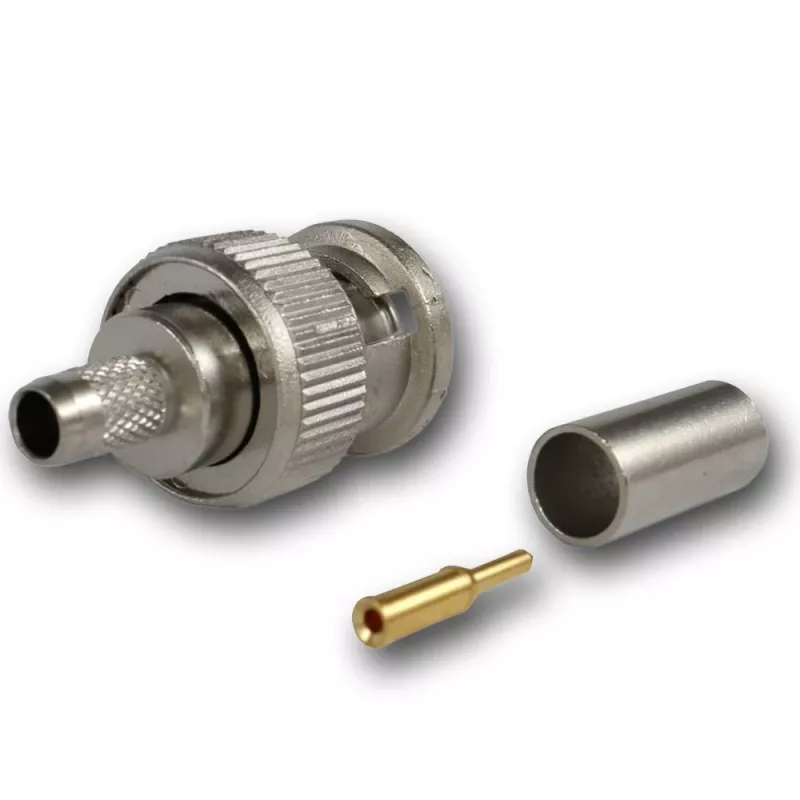

Telegärtner BNC crimp plug 50 omų, skirtas RG-58 C/U, G01 Professional, nikelis/auksas, 250 vnt. J01000A1255S

Telegärtner J01000A1255S – profesionalaus lygio BNC kištukas, užtikrinantis patikimą 50 omų varžos sujungimą su RG-58 C/U ir panašiais koaksialiniais kabeliais. Šis modelis išsiskiria tuo, kad sujungia aukštą signalo kokybę su paprastu montavimu naudojant presavimo įrankį.

Kam skirtas

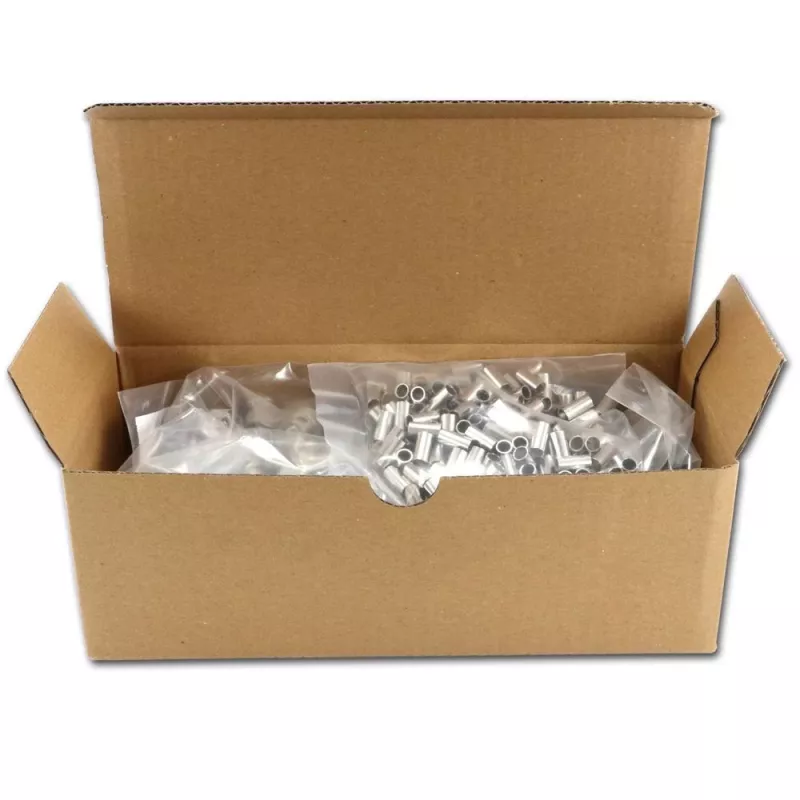

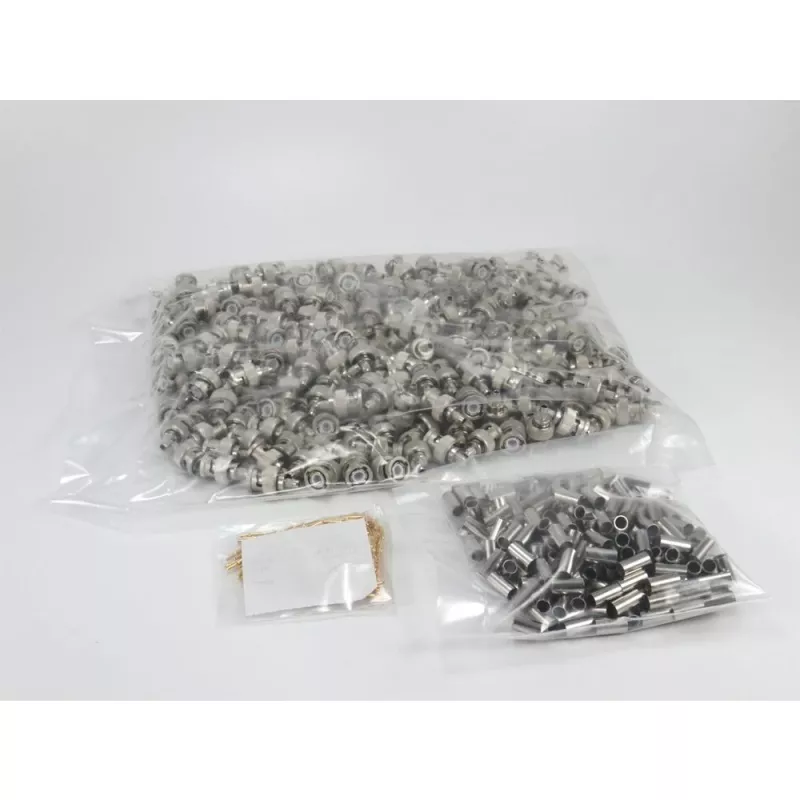

Šis BNC kištukas skirtas montuotojams, technikams ir entuziastams, kurie dažnai dirba su RF įranga: vaizdo signalų perdavimu, testavimo prietaisais, ryšio sistemomis. 250 vienetų pakuotė ypač patogi tiems, kurie atlieka daug sujungimų ar dirba didelės apimties projektuose.

Pagrindinės savybės

• BNC kištukas (vyriškas), 50 omų varža, suderinamas su RG-58 C/U, RG-58 A/U, RG-141 A/U, URM 43, URM 76, KX 15 kabeliais.
• Presuojamas tiek centrinis kontaktas, tiek išorinis ekranas – tai užtikrina tvirtą ir pakartojamą sujungimą.
• Nikeliuotas korpusas ir auksuotas centrinis kontaktas – atsparumas korozijai ir maža kontaktinė varža.
• PTFE izoliatorius leidžia naudoti plačiame temperatūrų diapazone nuo -55°C iki +155°C.
• Profesionalios G01 serijos dizainas, atitinkantis standartinius BNC sąsajos reikalavimus.

Specifikacijos

• Varža: 50 omų
• Dažnių diapazonas: nuo nuolatinės srovės iki 4 GHz
• Darbinė įtampa: 500 V RMS
• Izoliacijos atsparumas įtampai: 1500 V RMS
• Kontaktinė varža (centrinis): ≤ 1,5 mΩ
• Kontaktinė varža (išorinis): ≤ 1,0 mΩ
• Izoliacijos varža: ≥ 5 GΩ
• VSWR: ≤ 1,2 esant 1 GHz
• Ilgaamžiškumas: ≥ 500 sujungimų ciklų
• Darbinė temperatūra: -55°C iki +155°C

Kaip naudoti

Nuimkite kabelio izoliaciją taip, kad centrinis laidas ir ekranas atitiktų kištuko konstrukciją. Užmaukite kištuką ant kabelio, įstatykite centrinį kontaktą ir užpresuokite jį specialiu įrankiu. Tada užpresuokite išorinį žiedą, kad ekranas būtų tvirtai prijungtas. Patikrinkite, ar centrinis kontaktas nepaliečia ekrano.

Patarimas: naudokite BNC kištukams skirtą presavimo įrankį, kad užtikrintumėte tinkamą sujungimą. 250 vienetų pakuotė yra ekonomiška dideliems projektams. Prieš pradėdami montuoti, įsitikinkite, kad kabelis atitinka reikiamą varžą (50 omų).
