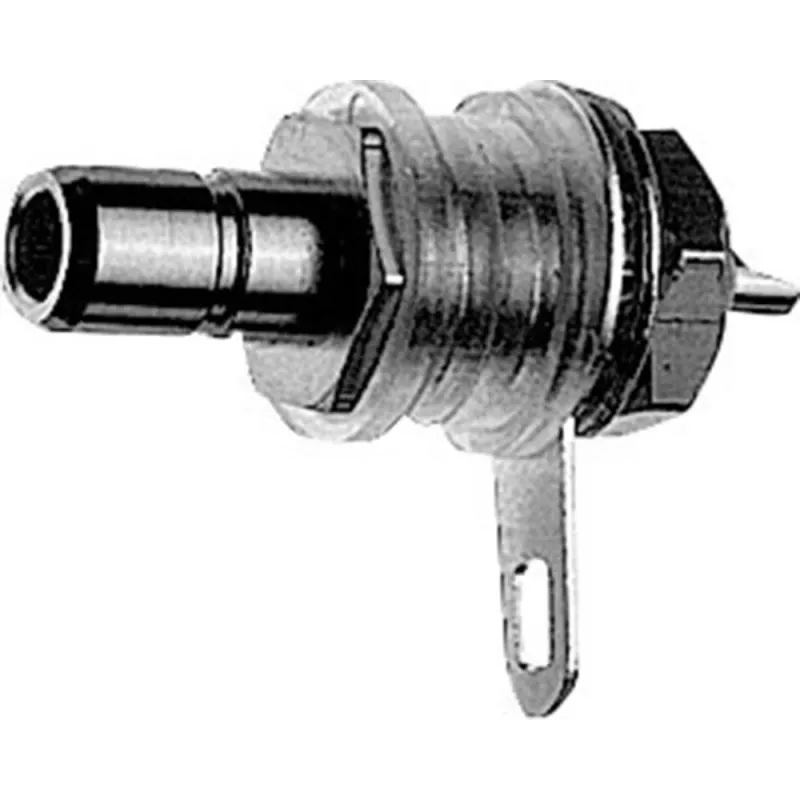

Telegärtner SMB lizdinė jungtis, skydinė, 50 omų, auksu/nikeliu dengta, lituojama J01160A0271

Dažnių diapazonas iki 4 GHz – tai, ką ši Telegärtner SMB lizdinė jungtis užtikrina be kompromisų. Auksu dengti kontaktai (0,8 µm) ir tvirta skydinė konstrukcija leidžia pasiekti mažą VSWR ir ilgą tarnavimo laiką net reikliausiose RF sistemose.

Kodėl verta rinktis

• Auksu dengti kontaktai (0,8 µm) – puikus laidumas ir atsparumas korozijai.
• PTFE izoliatorius – maži dielektriniai nuostoliai ir aukštas terminis stabilumas.
• Skydinė konstrukcija su 6,4 mm montavimo anga – patikimas tvirtinimas.
• Didelė izoliacijos varža (≥10 GΩ) ir 1000 V RMS dielektrinė įtampa.
• Patvarumas – bent 500 sujungimo ciklų.

Techninė informacija

• Jungčių serija: SMB
• Jungties tipas: lizdinė (moteriška)
• Korpuso forma: tiesi
• Montavimo tipas: skydinė (per pertvarą)
• Impedansas: 50 omų
• Jungimo būdas: litavimas (centrinis ir išorinis kontaktas)
• Dažnių diapazonas: DC–4 GHz
• Įtampa: 335 V (RMS)
• Dielektrinė atsparumo įtampa: 1000 V (RMS)
• Izoliacijos varža: ≥ 10 GΩ
• VSWR: ≤ 1,3 esant 4 GHz
• Patvarumas: ≥ 500 sujungimų
• Darbinė temperatūra: nuo -65 °C iki +165 °C
• Kontaktų danga: auksas (0,8 µm)
• Korpuso danga: nikelis (2 µm)
• Izoliatoriaus medžiaga: PTFE
• Skydinės montavimo angos skersmuo: 6,4 mm

Kam tinka

Ši jungtis skirta tiems, kurie konstruoja ar remontuoja RF įrangą, koaksialinius kabelių mazgus, matavimo prietaisus ar ryšio sistemas. Ji puikiai tinka tiek profesionalams, tiek rimtiems mėgėjams, kuriems reikia patikimo 50 omų sujungimo iki 4 GHz.

Kaip naudoti

Jungtis montuojama į 6,4 mm skersmens skydo angą ir tvirtinama veržle. Centrinis ir išorinis kontaktai lituojami prie koaksialinio kabelio. Dėl auksu dengtų kontaktų ir PTFE izoliatoriaus užtikrinamas stabilus signalo perdavimas ir ilgaamžiškumas.

Patarimas: prieš lituodami nuvalykite kabelio laidininkus ir naudokite tinkamo skersmens šilumos susitraukimo vamzdelį, kad apsaugotumėte jungtį nuo drėgmės ir mechaninių pažeidimų. Reguliariai tikrinkite VSWR – tai padės išlaikyti optimalų ryšio kokybę.
