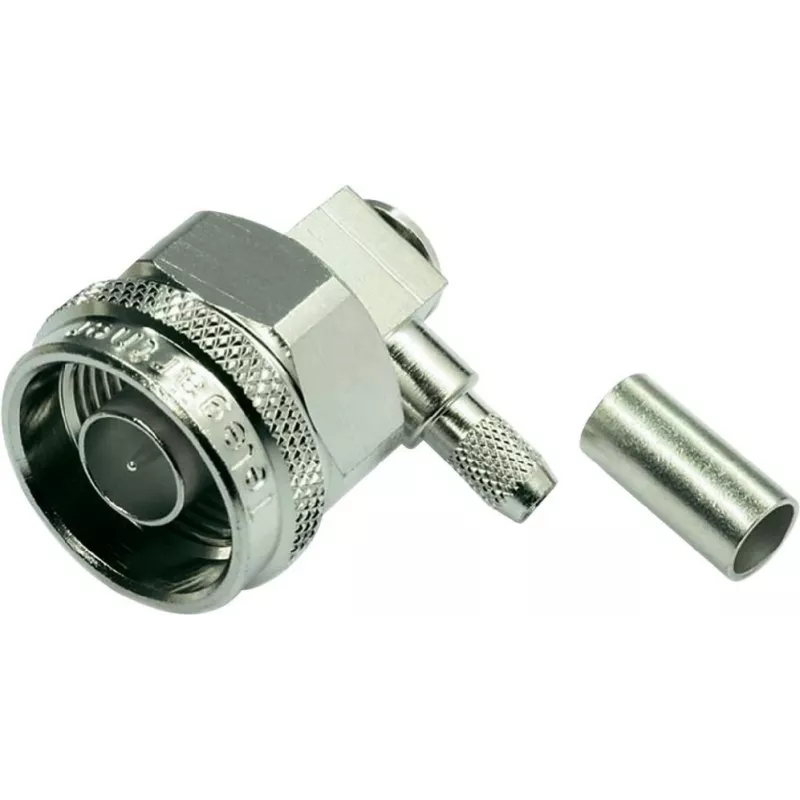

Telegärtner N tipo 90° kampinis crimp jungtis, skirta RG-223/U, RG-142 B/U kabeliams (J01020A0036)

Ši Telegärtner N tipo 90° kampinė jungtis sukurta tiems, kurie montuoja RF įrangą ankštuose korpusuose – kur tiesi jungtis reikalautų per didelio kabelio lenkimo spindulio arba tiesiog netilptų. Kampinė konstrukcija leidžia tvarkingai išvedžioti kabelį ir išvengti įtempimų, kurie ilgainiui gadina signalą.

Kodėl verta rinktis

• 90° kampinė N tipo kištukinė (male) jungtis, suderinama su RG-223/U ir RG-142 B/U kabeliais
• 50 omų varža, dažnių diapazonas nuo DC iki 11 GHz
• Išorinio laidininko crimp tvirtinimas; centrinį laidininką galima lituoti arba crimpinti
• Nikeliuotas žalvarinis korpusas, auksuotas centrinis kontaktas
• PTFE izoliatorius, atlaikantis nuo -65 °C iki +165 °C temperatūrą

Kasdienė nauda

Jungtis montuojama ant kabelio ir puikiai tinka ten, kur tiesi jungtis trukdytų arba kabelį tektų lenkti per jėgą. Crimp tvirtinimas užtikrina patikimą ir pakartojamą kontaktą, o centrinį laidininką galite tvirtinti pagal savo įrangos specifiką – lituoti arba crimpinti. Tai pravers tiek profesionalams, tiek rimtesniems radijo mėgėjams.

Techniniai duomenys

• Jungties tipas: N tipo kištukas (male)
• Korpuso forma: kampinė (90°)
• Varža: 50 omų
• Dažnių diapazonas: DC–11 GHz
• Įtampa (RMS): 1000 V
• Izoliacijos varža: ≥ 5 GΩ
• Centrinio kontakto varža: ≤ 1,5 mΩ
• Išorinio kontakto varža: ≤ 1,0 mΩ
• Korpuso medžiaga: žalvaris, nikeliuotas
• Centrinio kontakto medžiaga: žalvaris, auksuotas
• Izoliatoriaus medžiaga: PTFE
• Darbinė temperatūra: nuo -65 °C iki +165 °C
• Suderinamo kabelio dielektriko skersmuo: 2,95 mm
• Suderinamo kabelio vidinio laidininko skersmuo: 1,0 mm

Patarimai montuotojui

Prieš crimpindami nuimkite tinkamą kabelio izoliacijos sluoksnį – dielektrikas turi siekti 2,95 mm, o vidinis laidininkas – 1,0 mm. Naudokite tinkamo dydžio crimp įrankį ir patikrinkite, ar centrinis kontaktas nepaliečia išorinio ekrano. Jei abejojate dėl dažnių virš 6 GHz, rinkitės lituojamą centrinio laidininko tvirtinimą – taip išvengsite mikro judesių, galinčių pabloginti signalą.
