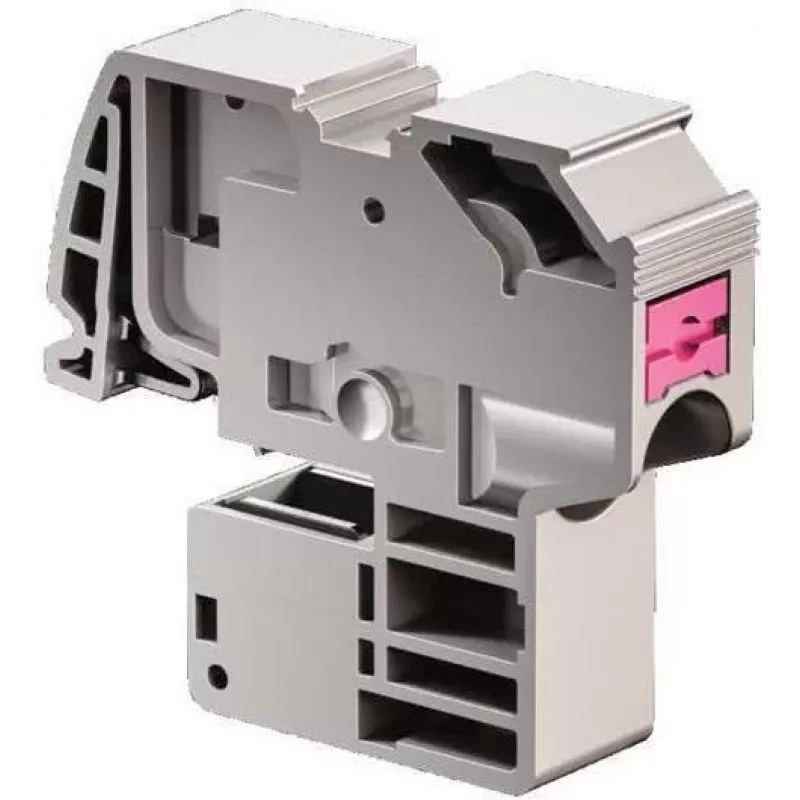

Rittal SV 3451505 laidininko gnybtas šynų sistemoms

Kai reikia patikimai paskirstyti galią iki 160 A, kiekvienas kontaktas turi būti nepriekaištingas. Rittal SV 3451505 laidininko gnybtas su varžtiniu sujungimu užtikrina tvirtą ir ilgaamžį laidininkų prijungimą prie Rittal SV šynų sistemų, įskaitant RiLine60.

Kodėl verta rinktis

• Didelė srovė – net iki 160 A, tinka reikliems pramoniniams sprendimams.
• Platus laidininkų diapazonas: nuo 1,5 iki 50 mm² (lankstūs ir standūs).
• Tvirtinamas tiesiai ant šynos – nereikia papildomų adapterių.
• Patvarus poliamido korpusas, atsparus temperatūrai nuo -25 °C iki +70 °C.
• Atitinka VDE, UL, CSA ir CCC standartus.

Techninė informacija

• Sujungimo tipas: varžtinis
• Nominali darbinė įtampa: 690 V AC
• Nominali impulsinė įtampa: 8 kV
• Užveržimo momentas: 4 Nm
• Korpuso medžiaga: poliamidas (PA)
• Kontaktinė medžiaga: elektrolitinis varis, alavuotas
• Polių skaičius: 1
• Jungčių skaičius: 1 laidininkas vienam gnybtui
• Spalva: pilka / juoda
• Apsaugos klasė: IP20 (įrengus)

Kam tinka

Šis gnybtas skirtas elektros skirstymo spintų gamintojams, pramonės įmonių elektrikams ir visiems, kurie naudoja Rittal SV šynų sistemas su 12–30 mm pločio ir 5–10 mm storio šynomis. Jis puikiai tinka tiek nuolatiniams, tiek lankstiems laidininkams prijungti.

Kaip naudoti

Nuimkite izoliaciją nuo laidininko, įkiškite jį į gnybtą ir priveržkite varžtą 4 Nm jėga. Gnybtą pritvirtinkite prie šynos tiesiai, be papildomų dalių. Įsitikinkite, kad šyna atitinka nurodytus matmenis.

Patarimas: prieš montuodami visada patikrinkite, ar šynos plotis ir storis atitinka 12–30 mm ir 5–10 mm reikalavimus. Naudokite momentinį raktą, kad užtikrintumėte tinkamą užveržimą ir išvengtumėte kontaktų perkaitimo.
