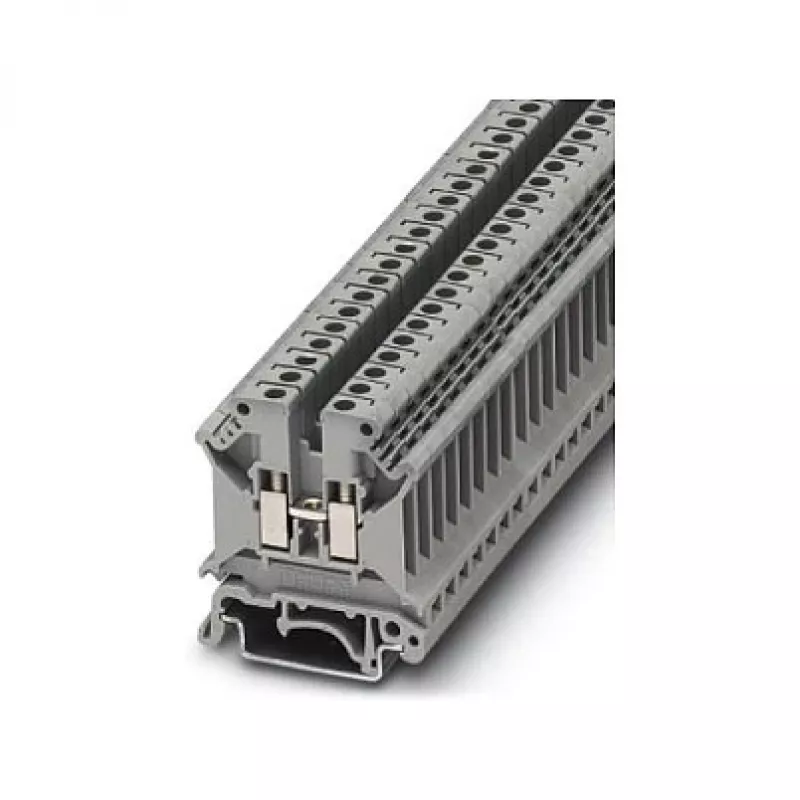

Phoenix Contact 3004362 UK 5 N Prakišamasis gnybtų blokas, pilkas, varžtinis sujungimas, 41 A, 800 V

Elektrikams, montuojantiems pramoninius valdymo spintas ar skirstomuosius skydus, svarbu, kad kiekvienas sujungimas būtų patikimas ir ilgaamžis. Phoenix Contact 3004362 UK 5 N prakišamasis gnybtų blokas – tai sprendimas, kuriuo pasikliaujate, kai reikia tvarkingai ir saugiai suvesti laidus net ir sudėtingiausiose sistemose. Šis pilkas gnybtų blokas su varžtiniu sujungimu užtikrina tvirtą kontaktą laidams iki 6 mm², o jo kompaktiškas poliamido korpusas lengvai užsifiksuoja ant standartinės 35 mm DIN bėgelio.

Privalumai

UK 5 N pasižymi patikima varžtine sistema, kuri išlaiko pastovų kontaktinį spaudimą tiek viengysliams, tiek vytiesiems ar smulkiagysliams laidams. Platus darbinės temperatūros diapazonas nuo -60 °C iki 105 °C ir 3 užterštumo laipsnis leidžia jam patikimai veikti net atšiauriomis sąlygomis. M3 varžto sriegis ir 0,6–0,8 Nm priveržimo momentas užtikrina greitą ir saugų sujungimą be specialių įrankių.

Kam tinka

• Pramoniniams valdymo spintoms ir automatikos sistemoms
• Energijos skirstymo ir maitinimo grandinėms iki 800 V
• Pastatų instaliacijai ir skydų laidų sujungimui
• Sistemoms, kuriose reikia atsparių vibracijai varžtinių sujungimų
• Montavimui ant DIN bėgelio NS 35/7,5 arba NS 35/15

Pagrindinės specifikacijos

• Sujungimų skaičius: 2
• Pozicijų skaičius: 1
• Sujungimo būdas: varžtinis
• Vardinė srovė (IEC): 41 A
• Vardinė įtampa (IEC): 800 V
• Vardinė impulsinė įtampa: 8 kV
• Vienagyslio laido skerspjūvis: 0,2 – 6 mm²
• Vytiesio laido skerspjūvis: 0,2 – 4 mm²
• AWG diapazonas: 24 – 10
• Nuėmimo ilgis: 8 mm
• Varžto sriegis: M3
• Priveržimo momentas: 0,6 – 0,8 Nm
• Izoliacinė medžiaga: poliamidas (PA)
• Spalva: pilka
• Montavimas: DIN bėgelis NS 35/7,5, NS 35/15
• Darbinė temperatūra: -60 °C iki 105 °C
• Užterštumo laipsnis: 3
• Viršįtampio kategorija: III

Rekomendacijos

Kad sujungimai būtų patikimi ir nereikalautų priežiūros net esant didelėms vibracijoms ar aukštai temperatūrai, prie UK 5 N naudokite antgalius (ferules) vytiesiems laidams ir montavimo metu patikrinkite priveržimo momentą. Tankiuose gnybtų blokų rinkiniuose naudokite galinius dangtelius ir pertvaras, kad išlaikytumėte reikiamus tarpus ir nuotėkio kelius.
