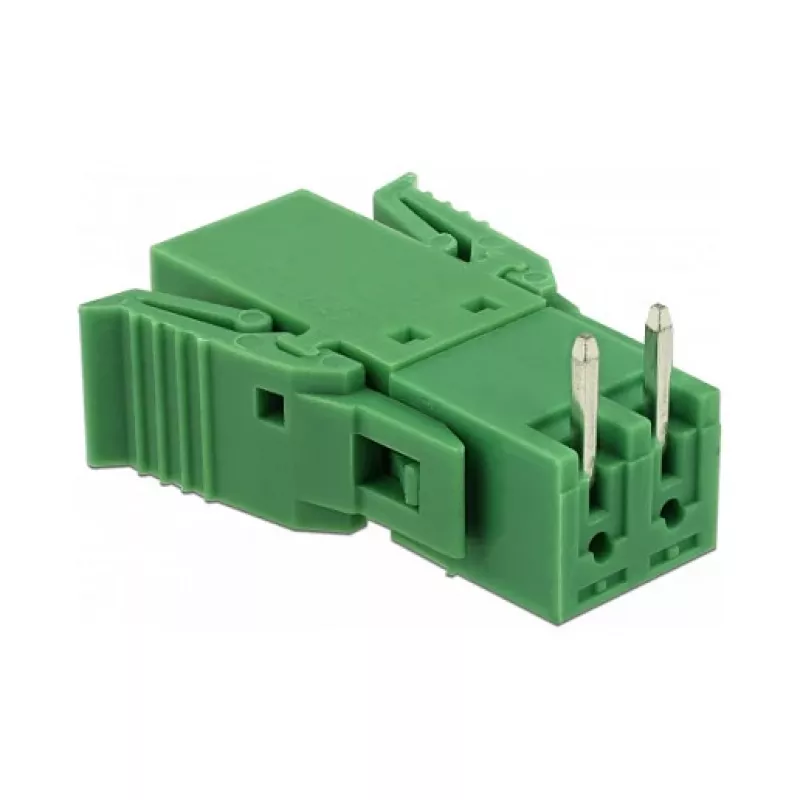

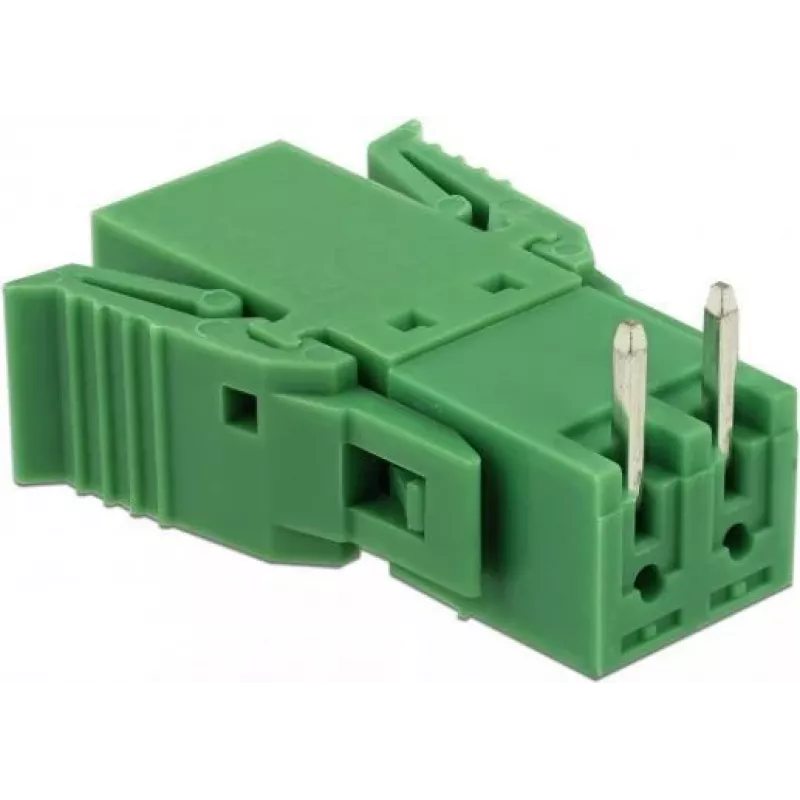

Delock gnybtų blokelių rinkinys PCB 2 kontaktų 3,81 mm žingsniu horizontalus 65952

3,81 mm žingsnis ir horizontali laidų įvado kryptis – štai kas leidžia šiam Delock gnybtų blokelių rinkiniui tilpti ten, kur kiti sprendimai būtų per stori. Kiekvienas blokelis turi du kontaktus, o juos prisukant galima patikimai prijungti laidus prie spausdintinės plokštės.

Kodėl verta rinktis

Rinkinyje rasite 10 vienetų – to užtenka keliems prototipams ar nedidelei gamybai. Žalias PA66 korpusas pasižymi dideliu mechaniniu atsparumu ir atsparumu temperatūrinėms deformacijoms, o žalvariniai kontaktai užtikrina gerą laidumą ir atsparumą korozijai.

Techninės specifikacijos

• Produkto tipas: PCB gnybtų blokelis
• Kontaktų skaičius: 2
• Žingsnis: 3,81 mm
• Montavimo tipas: kiauryminis (THT)
• Laidų įvado kryptis: horizontali
• Jungimo būdas: varžtinis gnybtas
• Vardinė įtampa: 300 V
• Vardinė srovė: 8 A
• Laido skersmuo: 28–16 AWG
• Darbinė temperatūra: nuo -40 °C iki 105 °C
• Korpuso medžiaga: PA66
• Korpuso spalva: žalia
• Kontaktų medžiaga: žalvaris, alavuotas
• Varžto medžiaga: plienas, cinkuotas
• Kiekis rinkinyje: 10 vienetų

Kam tinka

• PCB prototipų kūrimui ir testavimui
• Pramoninėms valdymo plokštėms
• Automatikos ir jutiklių moduliams
• Maitinimo paskirstymui spausdintinėse plokštėse

Kaip naudoti

Blokelius įstatykite į plokštės kiaurymes ir prilituokite. Tada atlaisvinkite varžtą, įkiškite laidą (kietą arba lanksčią) ir vėl priveržkite. Horizontali įvado kryptis leidžia laidus vesti lygiagrečiai plokštei, todėl sumažėja bendras aukštis ankštuose korpusuose.

Patarimas: prieš lituodami įsitikinkite, kad blokelio žingsnis atitinka jūsų plokštės kontaktų išdėstymą. Jei naudojate lanksčius laidus, juos galima papildomai užspausti antgaliu, kad varžtas nepažeistų gyslų.
