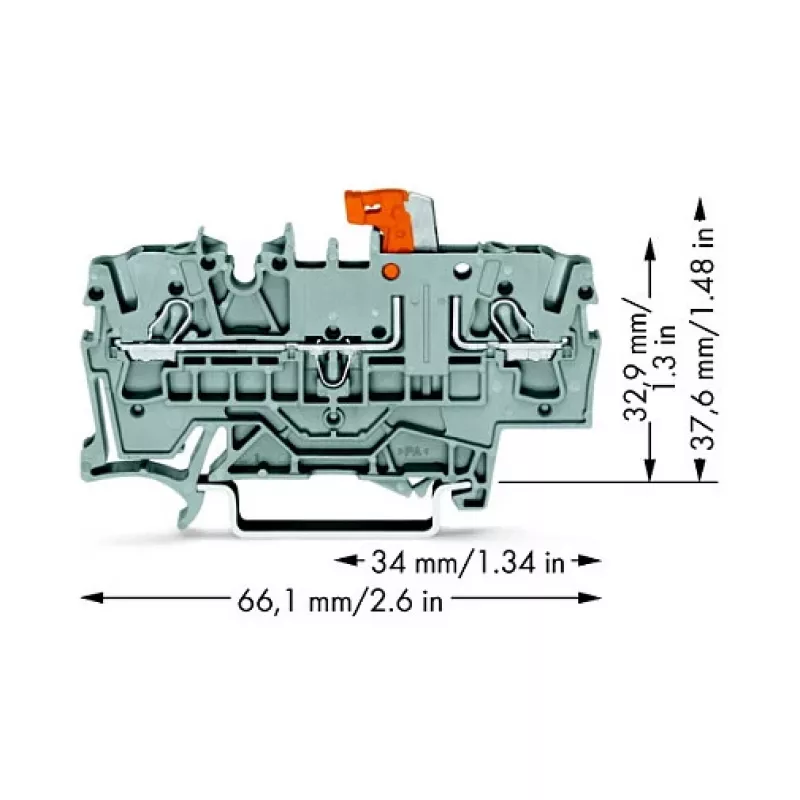

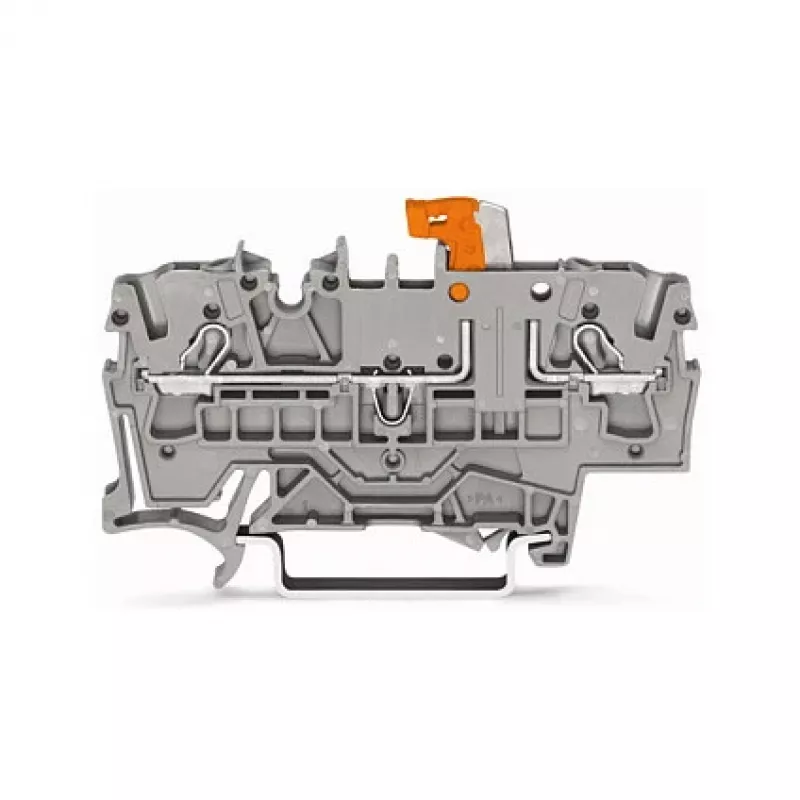

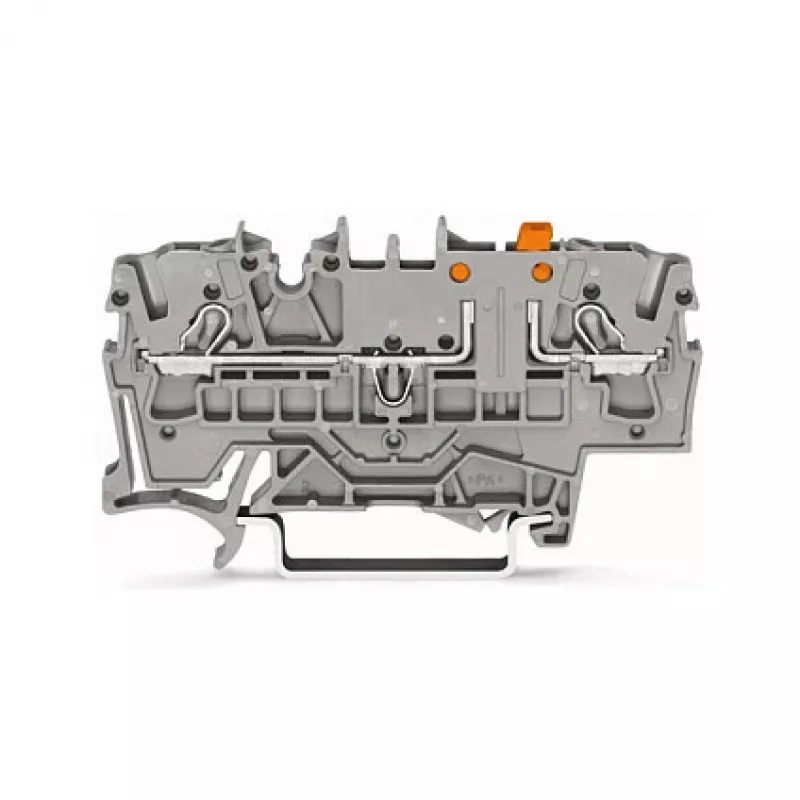

WAGO 2002-1671 2 laidų atjungimo ir testavimo gnybtų blokas su Push-in CAGE CLAMP, pilkas

800 V ir 20 A – tai ne tik skaičiai, bet ir užtikrintas saugumas bei patikimumas jūsų elektros grandinėse. WAGO 2002-1671 yra dviejų laidų atjungimo ir testavimo gnybtų blokas, kuris leidžia greitai ir be įrankių atjungti grandinę bei atlikti matavimus, nereikia ardyti laidų. Šis pilkas TOPJOB® S serijos gnybtas montuojamas ant DIN bėgelio ir yra puikus pasirinkimas tiek pramoninei automatikai, tiek pastatų elektros sistemoms.

Kam jis skirtas?

Šis gnybtų blokas – tikras pagalbininkas elektrikams, skydų gamintojams ir priežiūros specialistams, kuriems reikia atlikti įprastinius testavimus, ieškoti gedimų ar izoliuoti signalus valdymo grandinėse. Jis puikiai tinka ten, kur erdvė ribota, bet saugumas ir prieinamumas yra svarbiausi – pavyzdžiui, mašinų valdymo sistemose, PLC sąsajose ar elektros skirstymo įrenginiuose.

Pagrindinės savybės

• 2 laidų atjungimo ir testavimo gnybtų blokas su vienu potencialu
• Push-in CAGE CLAMP® technologija – greitas ir atsparus vibracijai laidų sujungimas
• Integruotas 2 mm skersmens testavimo lizdas – saugūs matavimai nenuimant laidų
• Vardinė įtampa 800 V, vardinė srovė 20 A (esant 2,5 mm² laidams)
• Tinka kietiems ir ploniems laidams nuo 0,25 iki 4 mm² (22–12 AWG)
• Kompaktiškas pilkas korpusas iš poliamido (PA 66), degumo klasė V0 pagal UL94
• Montuojamas ant standartinio 35 mm DIN bėgelio
• Darbinė temperatūra: nuo -35 °C iki +85 °C

Specifikacijos

• Gamintojas: WAGO
• Modelis: 2002-1671
• MPN: 2002-1671
• EAN: 4055143872713
• Serija: TOPJOB® S
• Sujungimo technologija: Push-in CAGE CLAMP®
• Laidų skaičius: 2
• Potencialų skaičius: 1
• Vardinė įtampa (UN): 800 V
• Vardinė impulsinė įtampa (Up): 8 kV
• Vardinė srovė (IN): 20 A (esant 2,5 mm²)
• Vardinis skerspjūvis: 2,5 mm²
• Kietų laidų skerspjūvis: 0,25 - 4 mm² (22 - 12 AWG)
• Plonų laidų skerspjūvis: 0,25 - 4 mm² (22 - 12 AWG)
• Plonų laidų su antgaliais: 0,25 - 2,5 mm² (22 - 14 AWG)
• Nuimamos izoliacijos ilgis: 9 - 11 mm (0,35 - 0,43 colio)
• Montavimo tipas: DIN bėgelis 35
• Spalva: pilka
• Izoliacinė medžiaga: poliamidas (PA 66)
• Testavimo galimybė: 2 mm Ø testavimo lizdas
• Atjungimo tipas: atjungimo ir testavimo gnybtų blokas
• Taršos laipsnis: 3
• Degumo klasė: V0 pagal UL94
• Darbinė temperatūra: -35 ... +85 °C

Patarimai

Kad sujungimas būtų patikimas, nuimkite izoliaciją iki 9–11 mm ir, jei reikia, naudokite antgalius ploniems laidams. Norėdami ištestuoti grandinę, įstatykite standartinį 2 mm testavimo kištuką į lizdą – laidų nuimti nereikia. Prieš atlikdami bet kokius priežiūros darbus, visada įsitikinkite, kad gnybtų blokas yra atjungtas nuo įtampos. Jei reikia didesnės srovės, apsvarstykite 4 mm² variantą.
