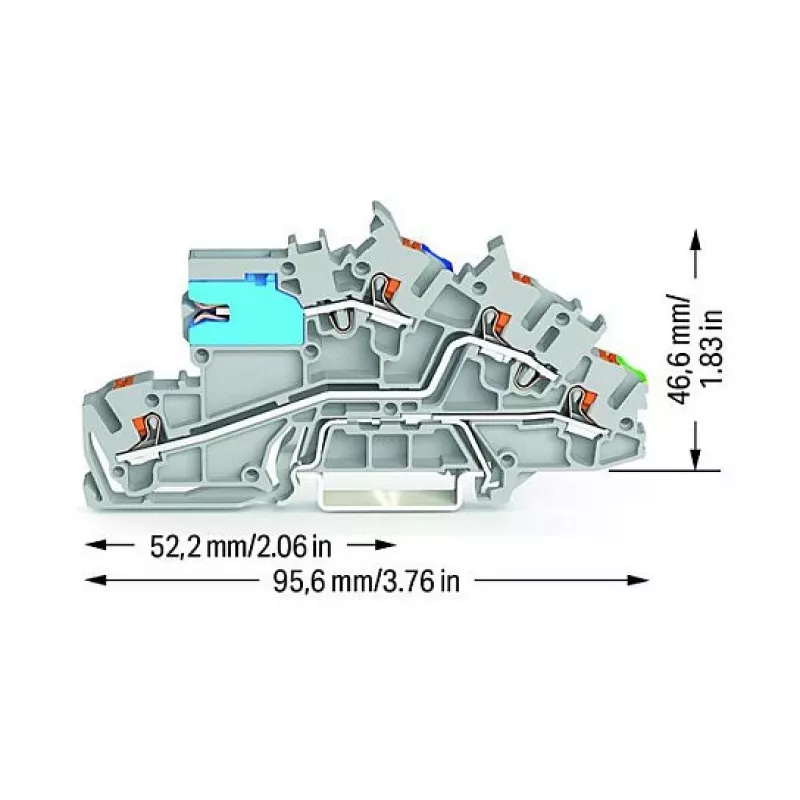

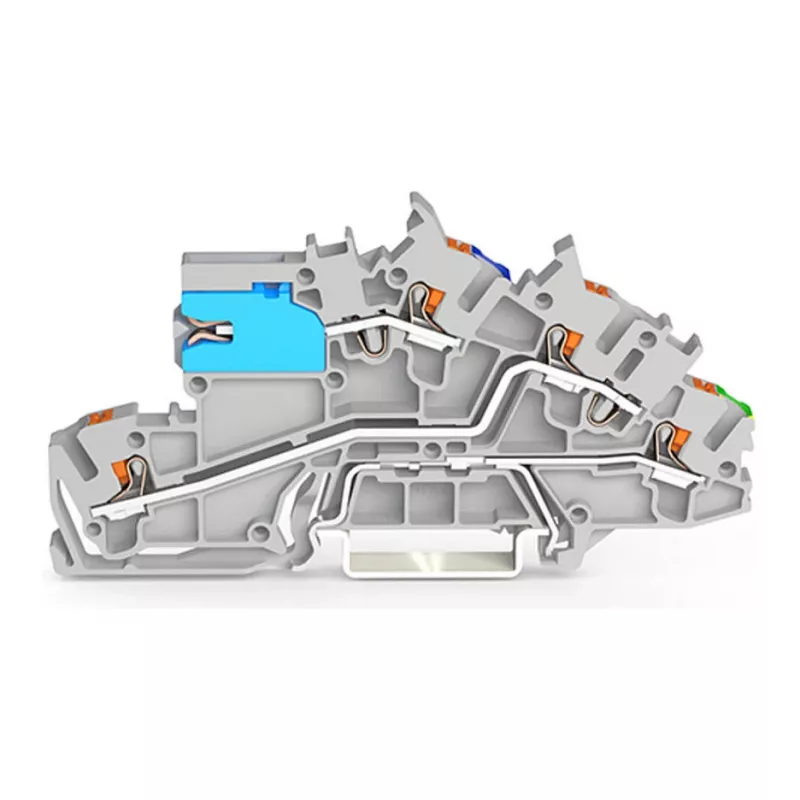

WAGO 2203-7641 Daugiapakopis montažinis gnybtas su N atjungimo slankikliu, NT/L/PE, pilkas

Kai kiekvieną dieną dirbate su skirstomaisiais skydais ar valdymo spintomis, žinote, kiek laiko atima neutralaus laidininko atjungimas testavimui ar priežiūrai. Įsivaizduokite, kad tai galite padaryti vienu slankiklio judesiu, neišsukdami nė vieno varžto ir neištraukdami laidų. Būtent tai siūlo WAGO 2203-7641 – kompaktiškas trijų lygių gnybtas, sujungiantis NT, L ir PE potencialus viename pilkame korpuse, su įmontuotu N atjungimo slankikliu. Tai ne tik pagreitina darbą, bet ir užtikrina saugumą bei atitiktį reikalavimams.

Kodėl šis gnybtas palengvins jūsų darbą?

N atjungimo slankiklis leidžia izoliuoti neutralų laidininką be jokio išmontavimo – tai ypač naudinga atliekant matavimus, izoliacijos testus ar ieškant gedimų. PUSH WIRE® technologija užtikrina greitą ir patikimą laidų prijungimą be įrankių – tiesiog įkiškite ir viskas. Dėl trijų lygių konstrukcijos sutaupote vietos DIN bėgyje, o pilkas poliamido korpusas yra tvirtas ir lengvai atpažįstamas.

Pagrindinės specifikacijos

• Gaminio tipas: Montažinis daugiapakopis gnybtas
• Potencialų skaičius: 3 (NT, L, PE)
• Lygiai: 3
• Jungimo technologija: PUSH WIRE®
• Vardinis skerspjūvis (L/NT): 4 mm²
• Vardinis skerspjūvis (PE): 4 mm²
• Iš viso jungimo taškų: 6 (2 kiekvienam potencialui)
• Vardinė įtampa (II/2): 400 V
• Vardinė impulsinė įtampa (II/2): 4 kV
• Vardinė srovė: 32 A
• Vientiso laido skerspjūvis: 0,5 - 4 mm² (20 - 12 AWG)
• Su vytų laidų skerspjūvis: 0,5 - 2,5 mm² (20 - 14 AWG)
• Nuimamos izoliacijos ilgis: 11 mm
• Montavimas: DIN bėgis 35
• Spalva: Pilka
• Izoliacinė medžiaga: Poliamidas (PA66)
• Ypatybė: N atjungimo slankiklis

Kam jis tinka?

Šis gnybtas puikiai tinka elektrikams, skirstomųjų skydų gamintojams ir techninės priežiūros specialistams, dirbantiems su gyvenamųjų ar komercinių pastatų instaliacija, pramonine įranga ar valdymo spintomis. Jei jūsų darbas reikalauja periodiškai atjungti neutralų laidininką testavimui, šis modelis taps nepakeičiamu pagalbininku.

Kaip naudoti?

Gnybtas montuojamas ant standartinio 35 mm DIN bėgio. Prieš jungdami laidus, nuimkite izoliaciją iki 11 mm ilgio. Vientisus laidus įkiškite tiesiai į PUSH WIRE® angą – jie užsifiksuos automatiškai. Su vytiems laidams rekomenduojama naudoti žiedinius antgalius, kad būtų užtikrintas optimalus kontaktas. Norėdami atjungti N laidininką, tiesiog pastumkite slankiklį – ir grandinė izoliuota.

Patarimas: prieš pradėdami darbus visada įsitikinkite, kad grandinė yra be įtampos. Nors slankiklis suteikia patogų atjungimą, saugumas visada pirmiausia!
