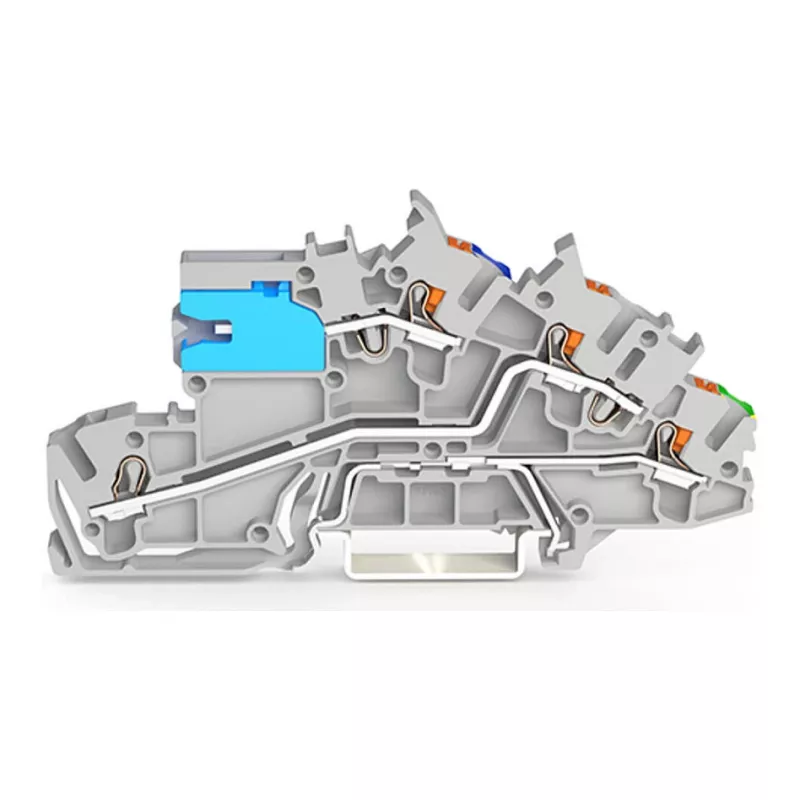

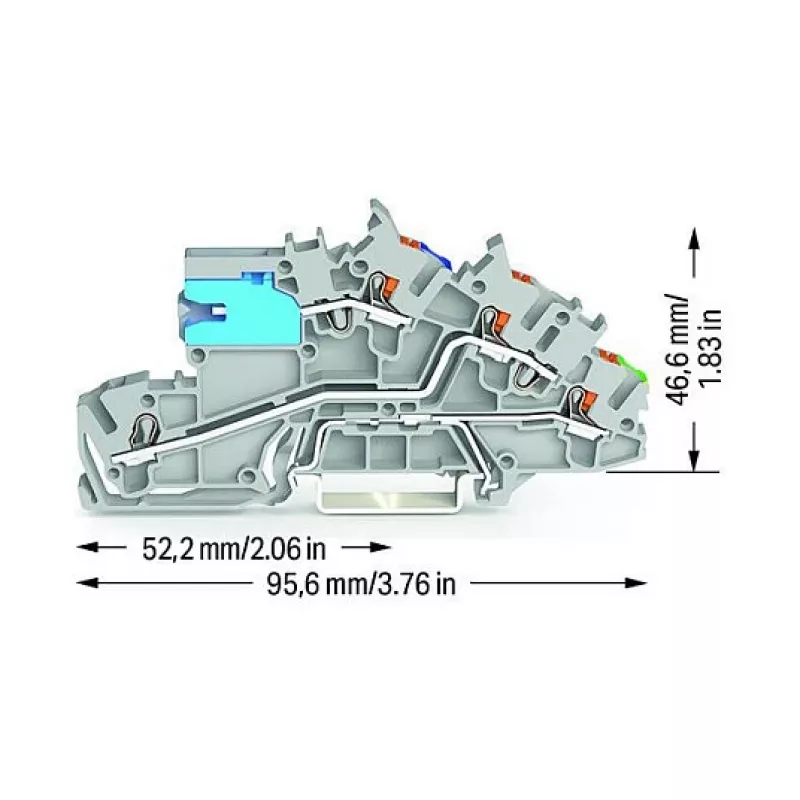

WAGO 2203-7541 Montažinė gnybtų jungtis su N atjungimo slankikliu, NT/L/PE, pilka

Elektrikams ir skydų gamintojams, kurie vertina greitą ir patikimą montavimą, WAGO 2203-7541 yra tikras radinys. Ši kompaktiška gnybtų jungtis sujungia tris potencialus – N atjungimą, fazę ir apsauginį įžeminimą – į vieną bloką, skirtą montuoti ant DIN-35 bėgelio. Dėl Push-in CAGE CLAMP® technologijos laidus galite prijungti be įrankių – tiesiog įkiškite juos į angą, ir kontaktas užtikrintas. Tai ypač praverčia, kai reikia sutaupyti laiko ir išvengti klaidų.

Privalumai, kuriuos pajusite kasdien

Push-in CAGE CLAMP® sistema sumažina laidų prijungimo laiką iki 50 % lyginant su varžtinėmis gnybtėmis. Kontaktas yra tvirtas ir nepriklauso nuo montuotojo jėgos – jis atsparus vibracijai ir nereikalauja priežiūros. Integruotas N atjungimo slankiklis leidžia saugiai atjungti neutralų laidą testavimui ar techninei priežiūrai, o jo padėtis aiškiai matoma. Gnybtų jungtis skirta 400 V įtampai ir 32 A srovei, todėl tinka įvairiems pastatų įrengimo darbams. Kompaktiškas dizainas taupo vietą skydelyje, o poliamido (PA 66) korpusas atitinka UL 94 V-0 degumo klasę, užtikrinančią aukštesnę priešgaisrinę saugą.

Kam ši gnybtų jungtis tinka?

• Skirstomiesiems skydams ir vartotojų blokams gyvenamuosiuose ir komerciniuose pastatuose
• Apšvietimo ir kištukinių grandinių įrengimui su atskiru neutralaus laido atjungimu
• Valdymo spintoms, kuriose svarbus kompaktiškumas ir greitas laidų sujungimas
• Sistemoms, kuriose reikia periodiškai testuoti arba atjungti neutralų laidą
• Naudojimui su vientisais, vytiniais ir smulkiagysliais variniais laidais iki 4 mm²

Pagrindinės specifikacijos

• Sujungimo technologija: Push-in CAGE CLAMP®
• Potencialų skaičius: 3 (N atjungimas, fazė, apsauginis įžeminimas)
• Prijungimo taškų skaičius: 6
• Vardinis skerspjūvis: 4 mm² (12 AWG)
• Vardinė įtampa (EN): 400 V
• Vardinė srovė (EN): 32 A
• Vardinė impulsinė įtampa: 6 kV
• Taršos laipsnis: 3
• Apsaugos laipsnis: IP20
• Izoliacinė medžiaga: Poliamidas (PA 66)
• Degumo klasė: UL 94 V-0
• Spalva: Pilka
• Montavimas: DIN-35 bėgelis
• Laidų skerspjūvis (vientisas/vytinis): 0,25 - 4 mm² (22 - 12 AWG)
• Laidų skerspjūvis (smulkiagyslis): 0,25 - 4 mm² (22 - 12 AWG)
• Nuėmimo ilgis: 10 - 12 mm (0,39 - 0,47 colio)
• Darbinė temperatūra: nuo -35 iki +85 °C
• Sertifikatai: ENEC, UL, CSA, KEMA/KEUR

Rekomendacijos

WAGO 2203-7541 – patikimas ir laiką taupantis sprendimas elektrikams, jungiantiems ir atjungiantiems neutralius laidus skirstomuosiuose skyduose. Dėl belaidžio Push-in CAGE CLAMP® ir aiškaus N atjungimo slankiklio montavimas bei testavimas tampa paprasti. Atitikimas tarptautiniams standartams užtikrina saugų veikimą įvairiose aplinkose. Rekomenduojame komplektuoti su WAGO 2203 serijos galinėmis plokštelėmis ir žymėjimo aksesuarais, kad gautumėte pilną įrengimo sprendimą.
