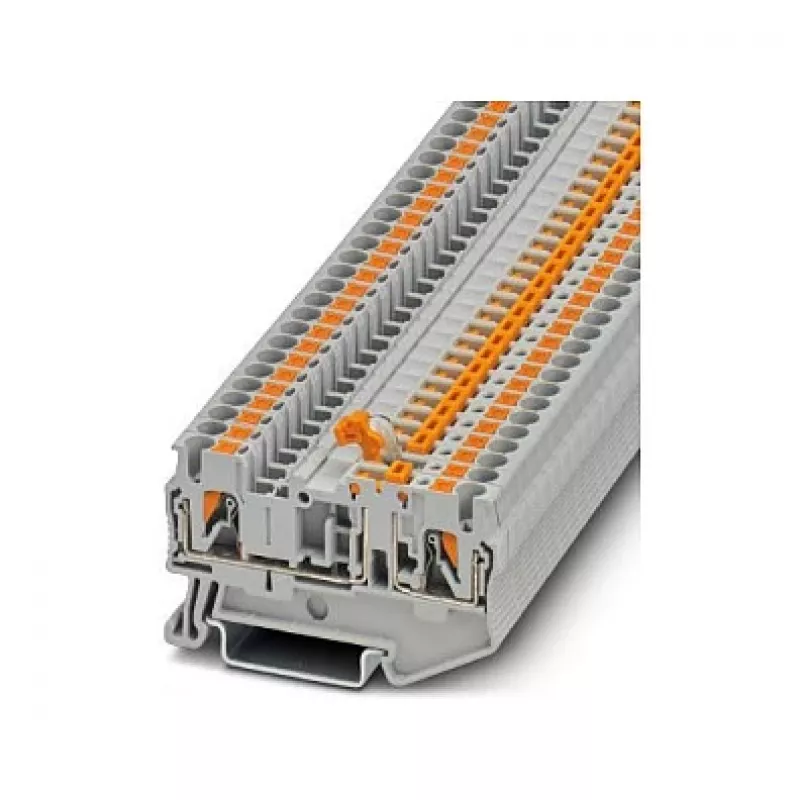

Phoenix 3210156 PT 2,5-MT matavimo atjungimo gnybtų blokas, Push-in, pilkas

Inžinieriams ir elektrikams, kurie montuoja valdymo spintas ar skirstomuosius skydus, kur reikia saugiai atjungti grandines testavimui ar priežiūrai, šis Phoenix 3210156 PT 2,5-MT gnybtų blokas yra tikras pagalbininkas. Jis leidžia greitai ir patikimai atjungti srovės kelią, įkišti 2,3 mm testavimo kištuką ir patikrinti signalus, neardant laidų. Kompaktiškas 5,2 mm plotis taupo vietą ant DIN bėgelio, o push-in technologija pagreitina montavimą – jokių specialių įrankių nereikia.

Pagrindinės specifikacijos

• Tipas: matavimo atjungimo gnybtų blokas
• Sujungimo technologija: Push-in
• Pozicijų skaičius: 1
• Sujungimų skaičius: 2
• Vardinis skerspjūvis: 2,5 mm²
• Vardinė įtampa (IEC): 500 V
• Vardinė srovė (IEC): 20 A
• Laido skerspjūvis (vientisas): 0,14 mm² – 4 mm²
• Laido skerspjūvis (su gyslomis): 0,14 mm² – 2,5 mm²
• AWG diapazonas: 26 – 12
• Nuėmimo ilgis: 8 mm – 10 mm
• Korpuso medžiaga: poliamidas (PA)
• Spalva: pilka
• Tvirtinimas: DIN bėgelis NS 35/7,5 arba NS 35/15
• Matmenys (P x A x G): 5,2 mm x 36,5 mm x 56 mm
• Atjungimo tipas: atjungimo slankiklis
• Testavimo lizdas: 2,3 mm testavimo kištukui
• Degumo klasė: UL 94 V0

Kodėl verta rinktis

Push-in sujungimas – tai paprastumas: nuimkite izoliaciją, įkiškite laidą ir viskas. Integruotas atjungimo slankiklis suteikia matomą, mechaninį grandinės pertraukimą, todėl lengva izoliuoti dalis gedimų šalinimui ar paleidimui. Pilkas poliamido korpusas yra tvirtas ir nedegus, atitinka UL 94 V0 saugos reikalavimus pramoninėje aplinkoje. Siauras profilis leidžia tankiai išdėstyti laidus ant DIN bėgelio, neprarandant funkcionalumo.

Kam tinka

• Valdymo skydų gamybai, kai reikia matavimo taškų srovei ar įtampai tikrinti
• Signalų paskirstymui automatikos sistemose, kai reikia greito atjungimo priežiūrai
• Mašinų ir įrenginių inžinerijai, kur dažnai reikia izoliuoti grandines
• Modernizavimo projektams, kur erdvė ribota, bet atjungimo funkcija būtina

Naudinga žinoti

Šis gnybtų blokas suderinamas su Phoenix Contact PT serijos aksesuarais – galiniais dangteliais, pertvaromis ir ženklinimo etiketėmis. Jis tinka tiek vientisiems, tiek su gyslomis laidams su įvorėmis, apimantis platų diapazoną nuo 0,14 mm² iki 2,5 mm² (su gyslomis) ir iki 4 mm² (vientisiems). Testavimo lizdas priima standartinius 2,3 mm skersmens kištukus, suderinamus su įprastais multimetro zondais. Kad veiktų patikimai, įsitikinkite, kad DIN bėgelis yra tinkamai įžemintas, o gnybtas tvirtai užsifiksuoja ant bėgelio.

Patarimas: prieš atjungdami grandinę, visada įsitikinkite, kad įranga yra išjungta – taip apsaugosite save ir įrangą. Naudokite ženklinimo etiketes, kad aiškiai pažymėtumėte atjungimo taškus.
