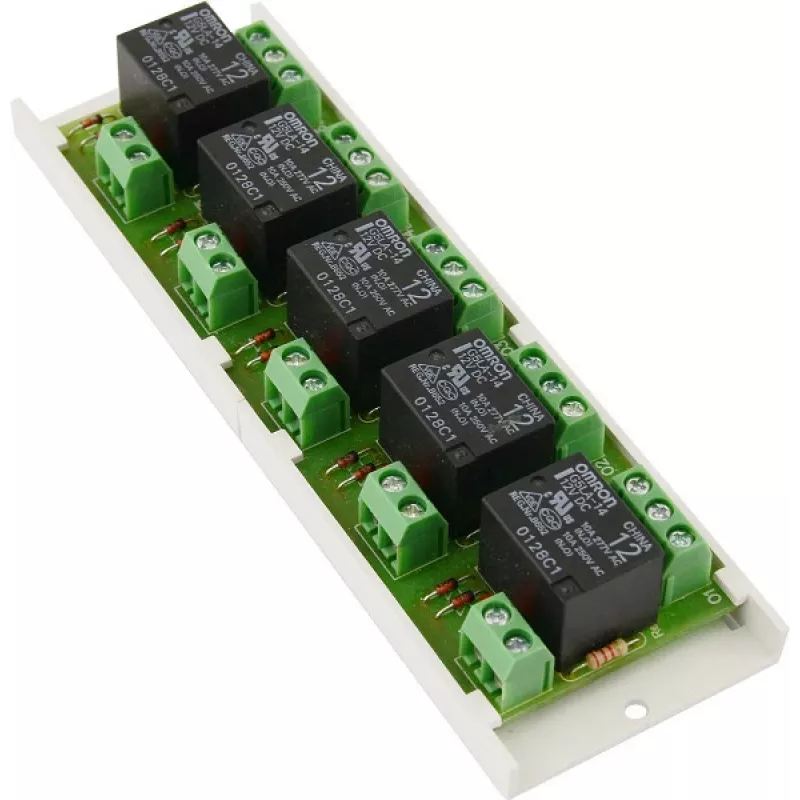

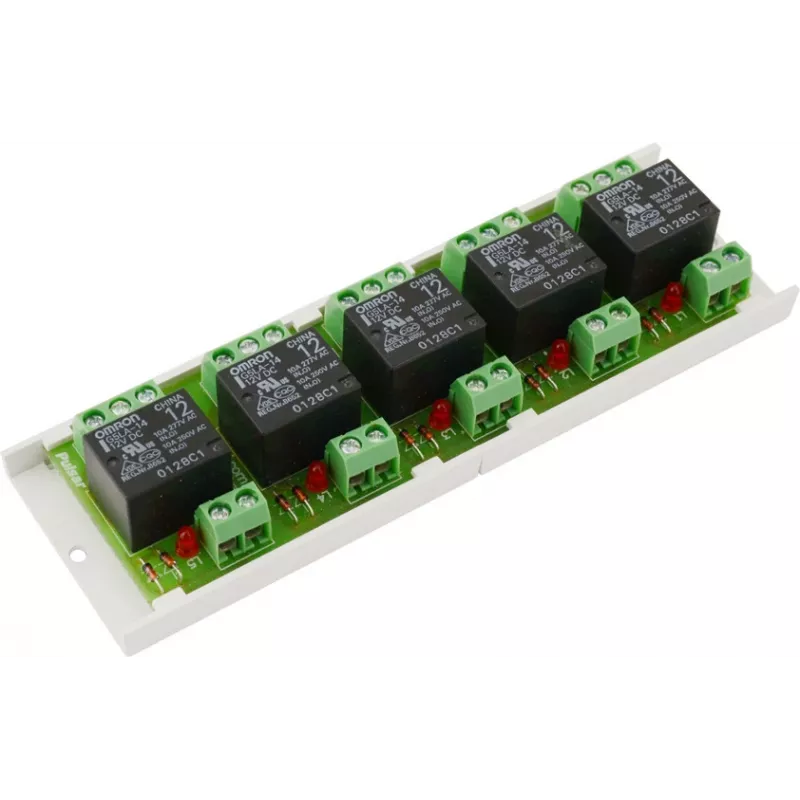

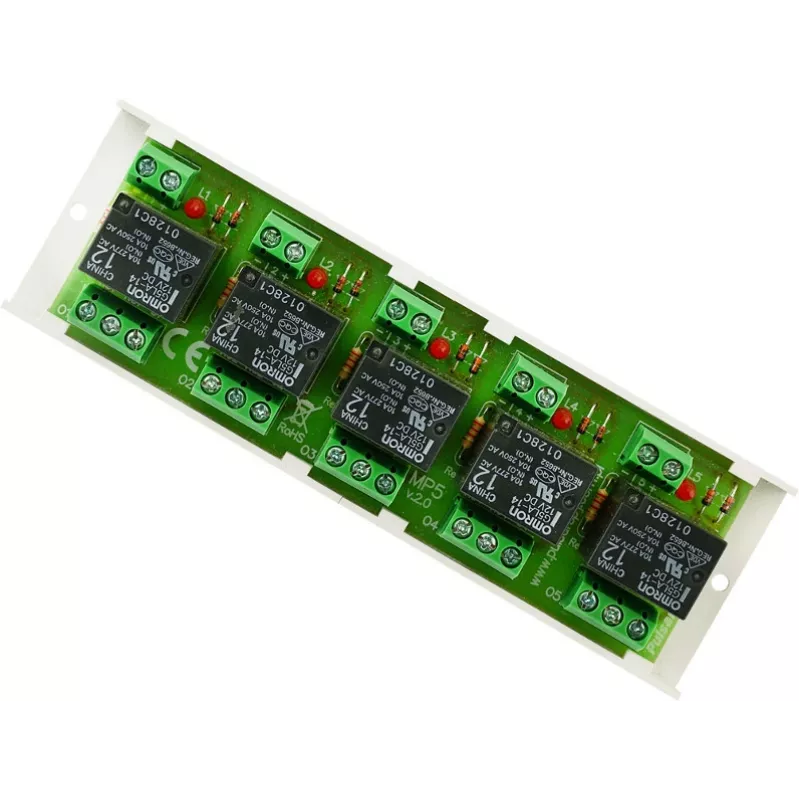

PULSAR AWZ520 Relės modulis

Ar kada nors norėjote, kad jūsų namų ar biuro automatizavimo sistema būtų dar protingesnė? PULSAR AWZ520 relės modulis – tai mažas, bet galingas pagalbininkas, kuris padės valdyti įvairius įrenginius nuotoliniu būdu. Nesvarbu, ar norite automatizuoti apšvietimą, ar valdyti signalizaciją – šis modulis suteikia jums lankstumo ir patikimumo.

Privalumai jūsų kasdieniam naudojimui

Optiškai izoliuotas įėjimas užtikrina, kad triukšmai ir trukdžiai netrukdys jūsų sistemos darbui. Kompaktiškas dizainas leidžia lengvai integruoti modulį net ir ankštose vietose – galite jį pritvirtinti tiek lipnia juosta, tiek varžtais. Šviesos diodas aiškiai parodo, ar relė įjungta, tad visada žinote, kas vyksta.

Kam šis modulis tinka?

• Namų automatizavimo entuziastams, norintiems valdyti žemos įtampos įrenginius
• Smulkiems verslams, ieškantiems paprasto būdo automatizuoti apšvietimą ar signalizaciją
• „Pasidaryk pats“ projektams, kur reikia patikimo relės modulio
• Įvairioms valdymo sistemoms, kur reikia perjungti signalus

Pagrindinės specifikacijos

• Maitinimo įtampa: 10V ÷ 30V DC
• Srovės suvartojimas: 20 mA esant 12V DC, 10 mA esant 24V DC
• Relės tipas: SPDT (vienpolis dviejų krypčių)
• Kontaktų konfigūracija: NO, NC, C
• Maksimali kontaktų srovė: 1 A esant 30V DC (varžinė apkrova), 0,5 A esant 50V AC (varžinė apkrova)
• Įėjimo tipas: optiškai izoliuotas trigerinis įėjimas
• Išėjimo tipas: potencialiai laisvi relės kontaktai
• Darbinė temperatūra: nuo -10°C iki +40°C
• Santykinė drėgmė: nuo 20% iki 90% RH
• Montavimas: lipnia juosta arba varžtais
• LED indikatorius: taip (relės būsena)
• Apsauga: optinė izoliacija
• Atitiktis: CE

Kaip naudoti?

Prijunkite maitinimą (10-30V DC) prie atitinkamų gnybtų, o valdymo signalą – prie optiškai izoliuoto įėjimo. Relės išėjimus (NO, NC, C) junkite prie norimos apkrovos. LED indikatorius parodys, kada relė aktyvi. Montuokite modulį sausoje vietoje, vengdami mechaninių įtempimų.

Patarimai

Kad modulis tarnautų ilgai, neviršykite maksimalios kontaktų srovės ir įtampos. Jei naudojate indukcinę apkrovą (pvz., variklį), apsvarstykite galimybę pridėti slopinimo diodą. Prieš montuodami įsitikinkite, kad maitinimo įtampa atitinka specifikacijas.
