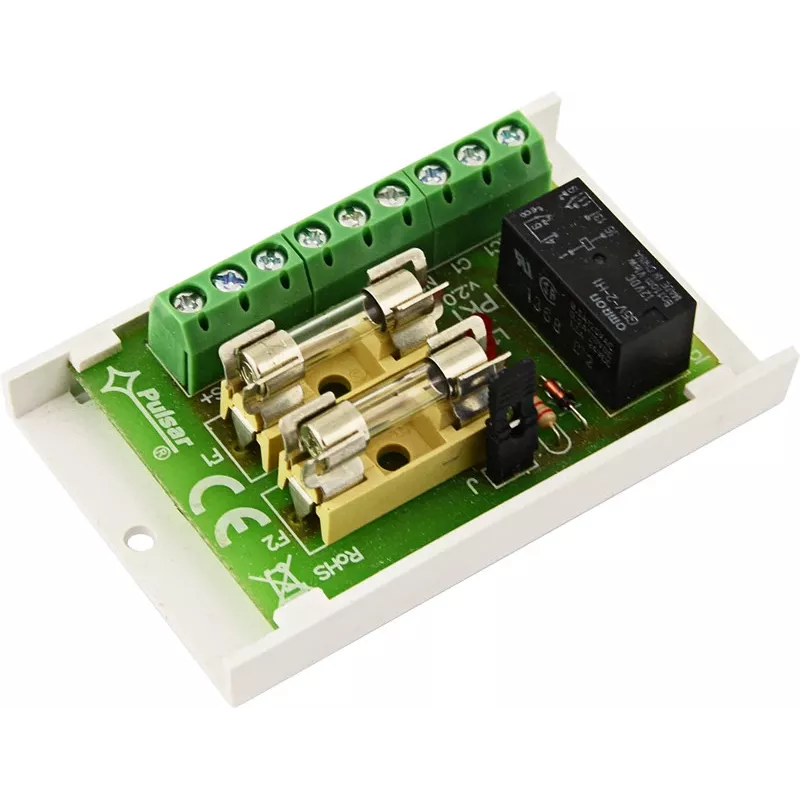

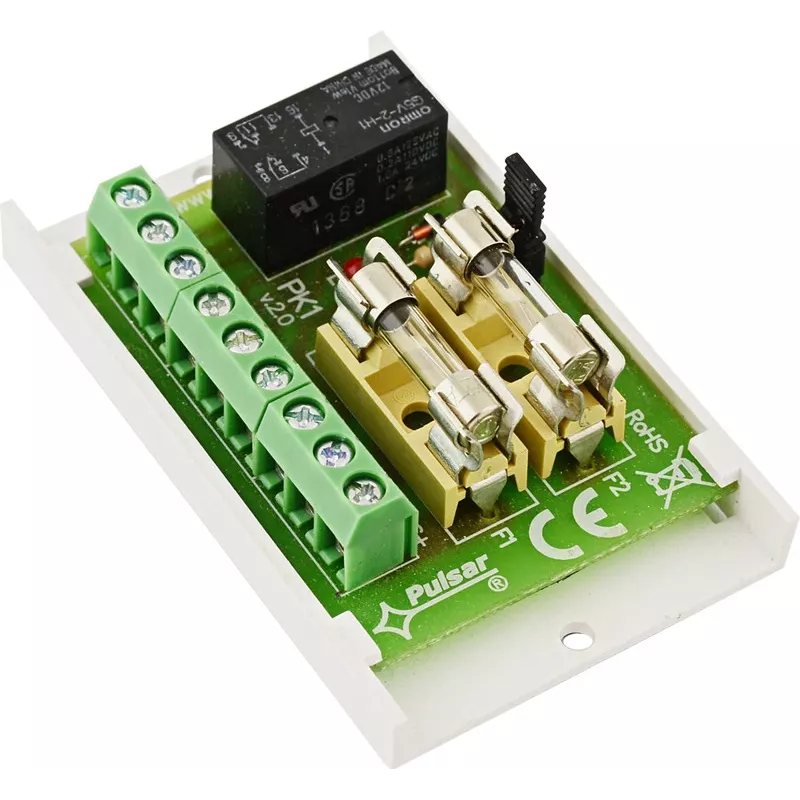

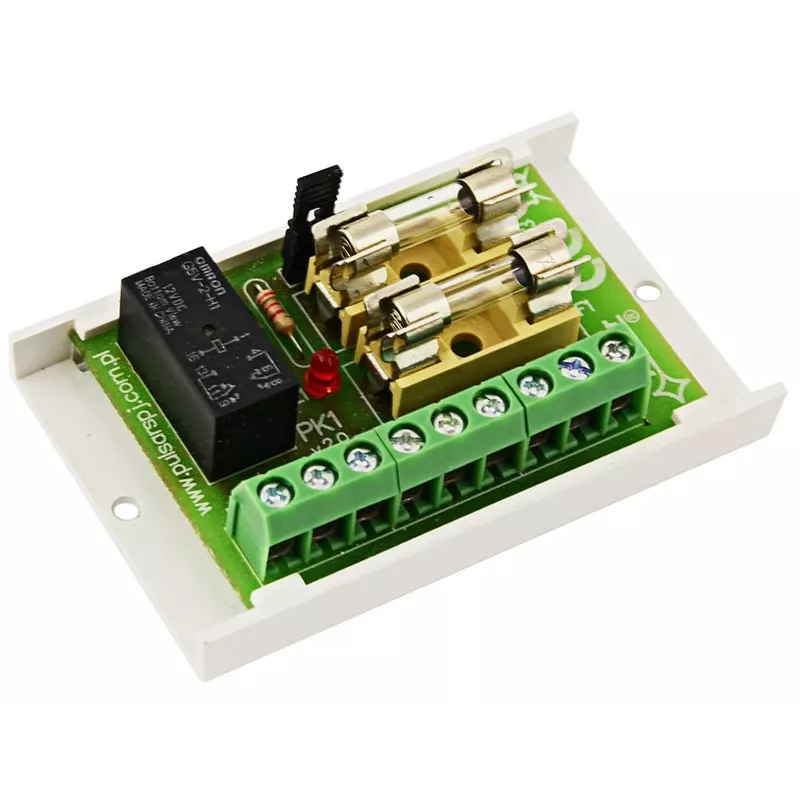

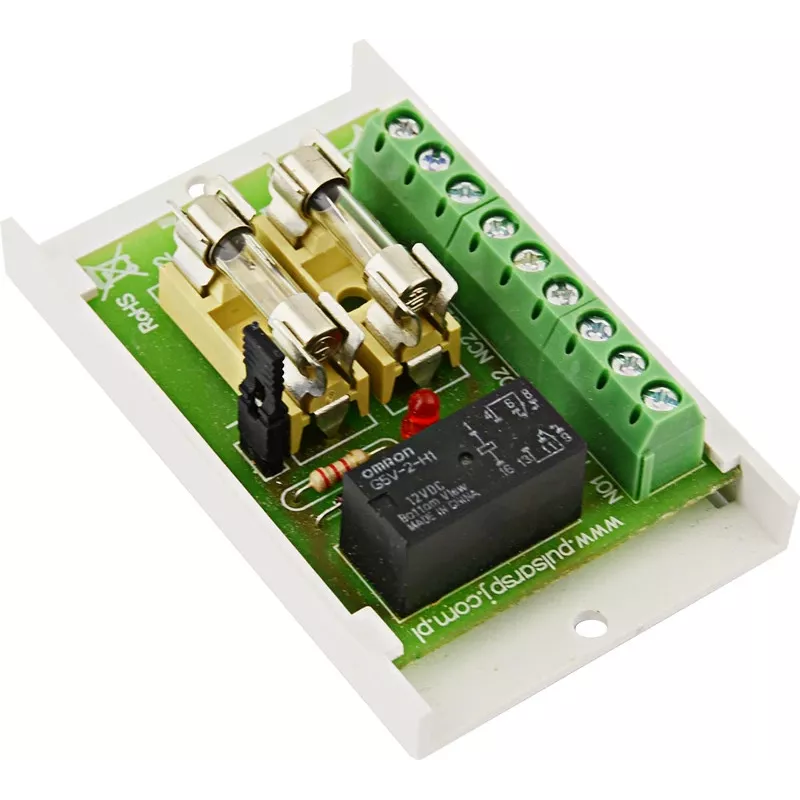

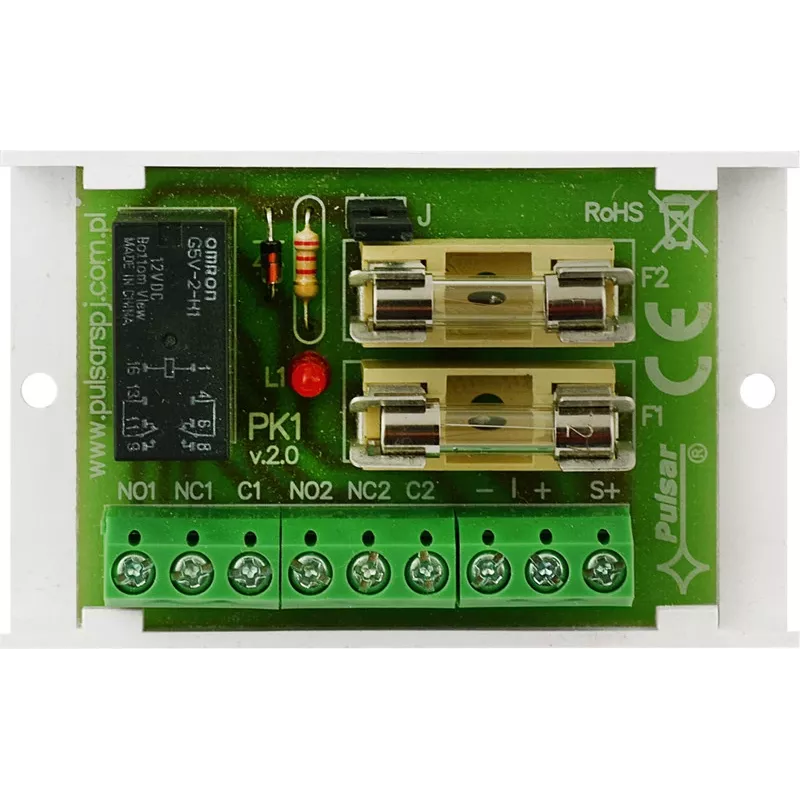

PULSAR AWZ513 Relės modulis SPDT 2A 10-30V DC bėgeliui DIN

Ar kada teko susidurti su situacija, kai reikia patikimai perjungti nedidelę apkrovą, bet vietos skirstomajame skyde katastrofiškai trūksta? PULSAR AWZ513 relės modulis yra kaip tik tas kompaktiškas pagalbininkas, kuris telpa ant DIN bėgelio ir atveria duris į automatikos pasaulį – nuo vartų valdymo iki signalizacijos.

Kuo jis naudingas jums?

Šis modulis turi SPDT (vieno poliaus perjungimo) kontaktus, tad vienu metu galite turėti ir normaliai atvirus (NO), ir normaliai uždarytus (NC) kontaktus. Tai reiškia, kad nereikia papildomų džemperių ar gudravimų – tiesiog prijungiate, ką reikia, ir viskas veikia. O kadangi modulis maitinamas nuo 10 iki 30V nuolatine srove, jis puikiai tinka tiek 12V, tiek 24V sistemoms. Be to, jis labai taupus – prie 12V sunaudoja vos 20mA, o prie 24V – 10mA.

Kam jis skirtas?

• Prieigos kontrolės sistemoms (durų užraktams, skaitytuvams)
• Apsaugos signalizacijoms ir aliarmams
• Pastatų automatikai (apšvietimui, šildymui)
• Vaizdo stebėjimo sistemoms (CCTV)
• Pramoniniams valdymo skydams

Pagrindiniai parametrai

• Relės tipas: SPDT (vieno poliaus perjungimas)
• Relių skaičius: 1
• Įėjimo įtampa: 10-30V DC
• Maksimali kontaktų srovė: 2A
• Maksimali kontaktų įtampa (DC): 30V DC
• Maksimali kontaktų įtampa (AC): 50V AC
• Srovės suvartojimas: 20mA @ 12V DC, 10mA @ 24V DC
• Tvirtinimas: DIN bėgelis (TS-35) arba varžtais
• Jungtys: varžtiniai gnybtai
• Darbinė temperatūra: nuo -10°C iki +40°C
• Darbinis drėgnumas: 20-90% (ne kondensuojantis)

Kaip naudoti?

Tiesiog užfiksuokite modulį ant DIN bėgelio (TS-35) arba prisukite varžtais prie plokštumos. Prijunkite maitinimą prie gnybtų (laikykitės poliškumo), o valdomą įrenginį – prie NO arba NC kontaktų, priklausomai nuo to, ar norite, kad jis veiktų, kai relė įjungta, ar išjungta. Dėl patikimumo naudokite reguliuojamą maitinimo šaltinį.

Patarimas: jei valdote indukcinę apkrovą (pvz., elektromagnetinį užraktą), būtinai lygiagrečiai junkite slopinimo diodą – kitaip galite sugadinti relės kontaktus. Ir nepamirškite – maksimali srovė yra 2A, tad neperkraukite.
