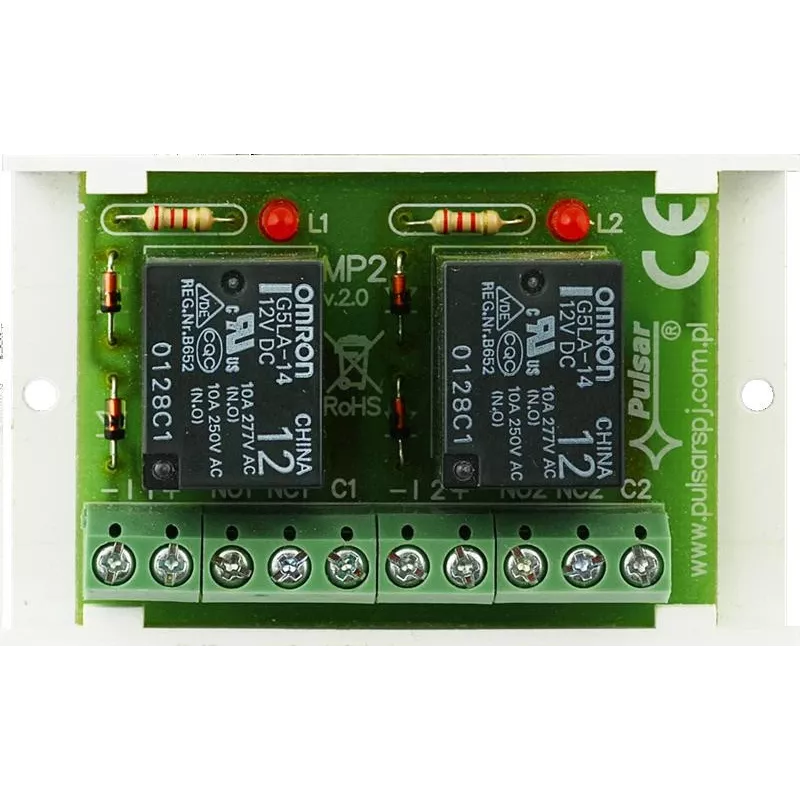

PULSAR AWZ529 Relės modulis SPDT 10-16V DC 2A

Ar kada teko susidurti su situacija, kai reikia patikimai perjungti nedidelę apkrovą, bet norisi, kad montavimas būtų paprastas, o būsena matoma iš pirmo žvilgsnio? PULSAR AWZ529 relės modulis kaip tik toks – kompaktiškas, tvirtas ir sukurtas taip, kad jums nereikėtų sukti galvos dėl smulkmenų. Jis puikiai tinka apsaugos sistemoms, prieigos kontrolei ar vaizdo stebėjimo kamerų valdymui, kai reikia perjungti iki 2A nuolatinės srovės apkrovą.

Kuo jis naudingas jums?

Šis modulis turi SPDT (vieno poliaus dviejų krypčių) relę, tad galite naudoti tiek normaliai atvirus (NO), tiek normaliai uždarytus (NC) kontaktus. Įtampa ritėje gali svyruoti nuo 10 iki 16V DC, tad jis tinka daugeliui standartinių maitinimo šaltinių. LED indikatorius akivaizdžiai parodo, ar relė įjungta – nebereikia spėlioti ar matuoti. O gnybtai su varžtais leidžia greitai ir patikimai prijungti laidus be papildomų įrankių.

Kam jis skirtas?

• Apsaugos signalizacijų ir aliarmų sistemoms
• Prieigos kontrolės įrenginiams
• CCTV kamerų perjungimui
• Kitoms žemos įtampos perjungimo užduotims

Pagrindiniai parametrai

• Relės tipas: SPDT (vienpolis, dvikryptis)
• Relių skaičius: 1
• Ritės įtampa: 10–16V DC
• Kontaktų konfigūracija: NO, NC
• Maks. kontaktų srovė (DC): 2A
• Maks. kontaktų įtampa (DC): 30V DC
• Maks. kontaktų srovė (AC): 0,5A
• Maks. kontaktų įtampa (AC): 125V AC
• Ritės sunaudojama srovė: 25mA
• Tvirtinimas: varžtais
• Jungtys: varžtiniai gnybtai
• Būsenos indikatorius: LED
• Darbinė temperatūra: nuo -10°C iki +40°C

Patarimai naudojimui

Kad modulis veiktų ilgai ir patikimai, įsitikinkite, kad maitinimo įtampa neviršija 16V DC, o prijungta apkrova neviršija 2A (DC) arba 0,5A (AC). Naudokite tinkamo skerspjūvio laidus ir tvirtai priveržkite gnybtus. Modulį geriausia montuoti ant lygaus paviršiaus, kad nebūtų mechaninių įtempimų.
