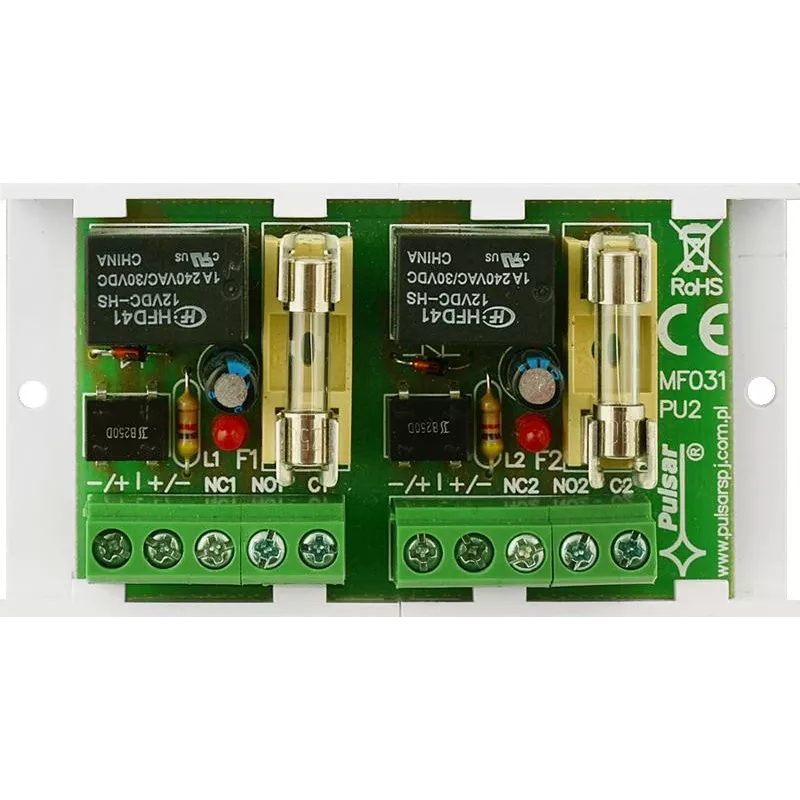

PULSAR AWZ512 Relė Modulis 2x SPDT 12V DC

Ar kada norėjote, kad jūsų namų ar biuro sistema pati priimtų sprendimus? PULSAR AWZ512 relės modulis – tai mažas, bet galingas pagalbininkas, kuris leidžia valdyti įvairius įrenginius nuotoliniu būdu arba automatiškai. Nesvarbu, ar kuriate signalizaciją, durų valdymą, ar tiesiog norite automatizuoti apšvietimą – šis modulis suteikia jums laisvę ir kontrolę.

Kodėl verta rinktis šį modulį?

Jame įmontuotos dvi nepriklausomos SPDT relės, tad galite valdyti du skirtingus įrenginius arba vieną įrenginį dviem būdais (įjungti/išjungti arba perjungti tarp dviejų šaltinių). Mažas energijos suvartojimas (tik 10 mA budėjimo režime) reiškia, kad jis neapkraus jūsų maitinimo šaltinio. O šviesos diodų indikatoriai akivaizdžiai parodo, kuri relė šiuo metu aktyvi – jokių spėliojimų.

Kam šis modulis tinka?

• Signalizacijos sistemoms – prijunkite judesio detektorius arba durų kontaktus
• Prieigos kontrolės sistemoms – valdykite elektrinius užraktus
• Namų automatizacijos projektams – įjunkite šviesą, kai atidarote duris
• Pramoninei automatikai – perjunkite mažos galios įrenginius

Svarbiausios savybės

• 2 SPDT relės su NO/NC/COM kontaktais
• Maitinimas: 12V DC (10-16V DC)
• Kontaktų apkrova: iki 1A / 30V DC arba 50V AC
• Valdymo įėjimas: aktyvus aukštas lygis (10-16V DC)
• LED indikatoriai kiekvienai relei
• Gnybtai varžtams – lengva prijungti laidus
• Apsauga nuo trumpojo jungimo įėjime

Kaip naudoti?

Prijunkite 12V DC maitinimo šaltinį prie „12V“ ir „GND“ gnybtų. Valdymo signalą (10-16V DC) paduokite į „TR1“ ir/ar „TR2“ gnybtus – relė įsijungs. Prie „COM“ ir „NO“ arba „NC“ prijunkite savo įrenginį. Pavyzdžiui, jei norite, kad lemputė užsidegtų gavus signalą, junkite prie „NO“ (normaliai atidarytas kontaktas).

Patarimas: naudokite stabilizuotą 12V maitinimo šaltinį. Niekada neviršykite 1A arba 30VA apkrovos vienai relei. Šis modulis skirtas sausų kontaktų perjungimui – jei valdote indukcinę apkrovą (relę, solenoidą), pridėkite slopinimo diodą.
