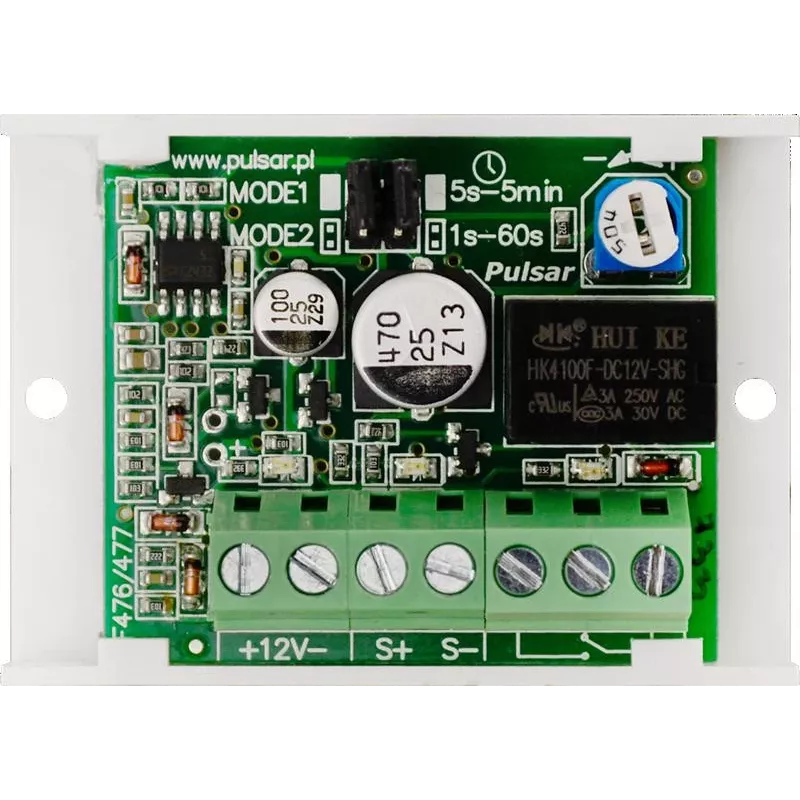

Pulsar AWZ525 laiko relės modulis

Kai reikia tiksliai valdyti relės įjungimo laiką, Pulsar AWZ525 laiko relės modulis siūlo iki 450 sekundžių reguliuojamą delsą – ir tai telpa į delną. Šis kompaktiškas sprendimas pravers tiek prieigos kontrolės sistemose, tiek namų automatizavimo projektuose, kur svarbu paprastas ir patikimas laiko valdymas.

Kodėl verta rinktis

AWZ525 veikia monostabiliai: gavęs trigerį, jis po nustatyto laiko įjungia relę ir laiko ją įjungtą, kol trigeris aktyvus. Tai idealiai tinka durų užraktų vėlinimui, signalizacijų sirenių ar pranešimų delsai arba įrenginių paleidimui nuosekliai. Platus maitinimo įtampos diapazonas (10-30V DC) ir mažas energijos suvartojimas (tik 20 mA) leidžia modulį naudoti net su baterijomis maitinamose sistemose.

Pagrindinės savybės

• Maitinimas: 10V - 30V DC
• Srovės suvartojimas: iki 20 mA
• Relė: 1x SPDT, 1A @ 30V DC / 0,5A @ 50V AC
• Laiko reguliavimas: 1 s - 450 s potenciometru
• Veikimo režimas: įjungimo delsa (monostabilus)
• Trigerio įėjimas: aktyvus žemas (GND) arba aktyvus aukštas (V+)
• Indikatoriai: maitinimo ir relės būsenos LED
• Apsauga: nuo atvirkštinio poliškumo
• Jungtys: varžtiniai gnybtai
• Darbinė temperatūra: -10°C iki +50°C
• Montavimas: PCB modulis

Kam tinka

Šis modulis – puikus pasirinkimas tiems, kurie kuria prieigos kontrolės sistemas, nori vėlinti durų užrakto įjungimą po prašymo, arba automatizuoja įrenginių paleidimą tam tikra seka. Jis taip pat pravers signalizacijų sistemose, kad po jutiklio suveikimo būtų delsa prieš įjungiant sireną, arba „pasidaryk pats“ elektronikos projektuose, kur reikia paprasto laiko relės sprendimo.

Kaip naudoti

Prijunkite maitinimą prie gnybtų, laikydamiesi poliškumo (modulis apsaugotas nuo atvirkštinio prijungimo). Nustatykite norimą delsos laiką potenciometru – nuo 1 iki 450 sekundžių. Trigerį galite paduoti tiek įžeminimu (GND), tiek teigiama įtampa (V+), priklausomai nuo jūsų sistemos logikos. LED indikatoriai parodys maitinimo ir relės būseną. Modulis tiekiamas kaip atvira PCB plokštė, skirta integruoti į didesnį įrenginį, todėl jį montuokite atsargiai, užtikrindami tinkamą izoliaciją.

Patarimas: prieš prijungdami maitinimą, visada patikrinkite poliškumą – nors modulis turi apsaugą, geriau išvengti klaidų. O nustatydami delsą, pradėkite nuo mažiausios vertės ir palaipsniui didinkite, kad tiksliai atitiktumėte savo poreikius.
