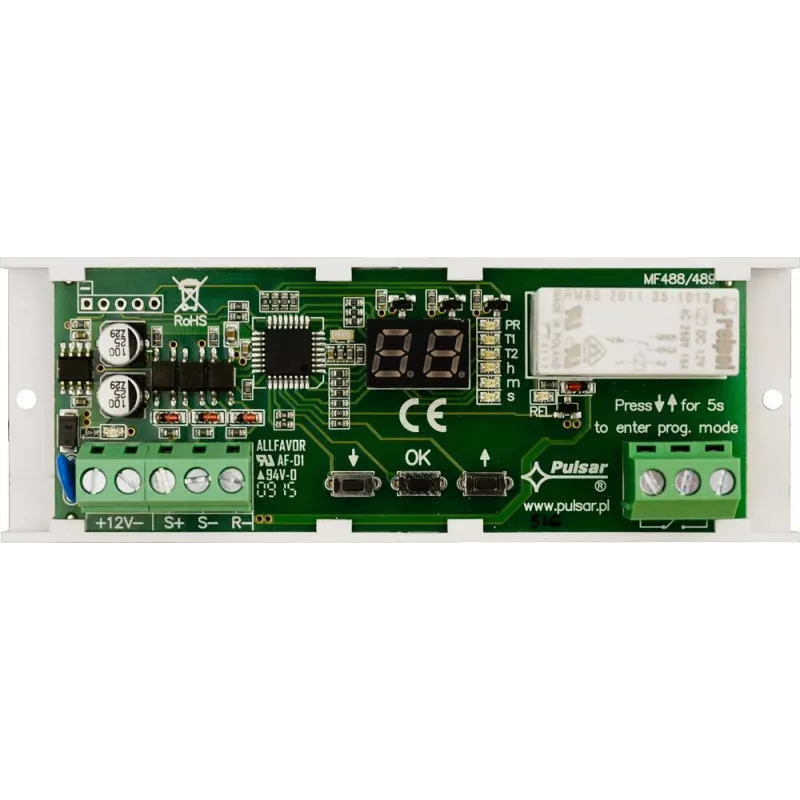

PULSAR AWZ516 Laiko Relės Modulis

Ar kada nors norėjote, kad jūsų durys užsidarytų automatiškai po minutės, o signalizacija įsijungtų tik po 10 sekundžių? Su PULSAR AWZ516 laiko relės moduliu galite lengvai nustatyti laiko uždelsimą nuo 1 iki 9999 sekundžių – viskas, ko reikia, yra trys mygtukai ir aiškus LED ekranas.

Kuo šis modulis jums naudingas?

PULSAR AWZ516 suteikia jums lankstumą valdyti įvairius įrenginius – nuo vartų automatikos iki apšvietimo. Penki darbo režimai leidžia pasirinkti, ar relė turi įsijungti iškart po trigerio, ar su uždelsimu, o gal veikti cikliškai. Tai reiškia, kad vienu moduliu galite išspręsti daugybę kasdienių automatizavimo užduočių.

Kam jis tinka?

• Prieigos kontrolės sistemoms – durų atidarymo laiko ribojimui
• Apsaugos signalizacijoms – įjungimo uždelsimui
• Namų automatizacijai – šviesų ar ventiliatorių laikmačiui
• Pramoninei automatikai – procesų laiko valdymui

Pagrindinės specifikacijos

• Maitinimas: 10-16V DC / 10-14V AC
• Srovės suvartojimas: 25 mA budėjimo, 50 mA relės aktyvavimo
• Relės išėjimas: 1x NO/NC potencialiai laisvas kontaktas, 1A @ 30V DC / 0.5A @ 50V AC
• Laiko nustatymas: nuo 1 iki 9999 sekundžių
• Darbo režimai: 5
• Trigerio įėjimas: potencialiai laisvas kontaktas (NO/NC)
• Ekranas: 4 skaitmenų LED
• Valdymas: 3 mygtukai
• Indikatoriai: maitinimo LED, relės būsenos LED
• Apsauga: atvirkštinio poliškumo, trumpojo jungimo (išėjime)
• Darbinė temperatūra: -10°C iki +50°C
• Montavimas: varžtais ant paviršiaus arba į PCB

Kaip naudoti?

Prijunkite maitinimą (10-16V DC arba 10-14V AC), prie trigerio įėjimo prijunkite mygtuką arba jutiklį, o prie relės išėjimo – norimą įrenginį. Mygtukais nustatykite laiką ir darbo režimą – viskas parodoma LED ekrane. Išbandykite įvairius režimus, kad rastumėte tinkamiausią jūsų scenarijui.

Patarimas: prieš prijungdami apkrovą, patikrinkite relės kontaktų galią – ji skirta mažos galios įrenginiams (iki 1A). Jei reikia valdyti galingesnius įrenginius, naudokite papildomą kontaktorių.
