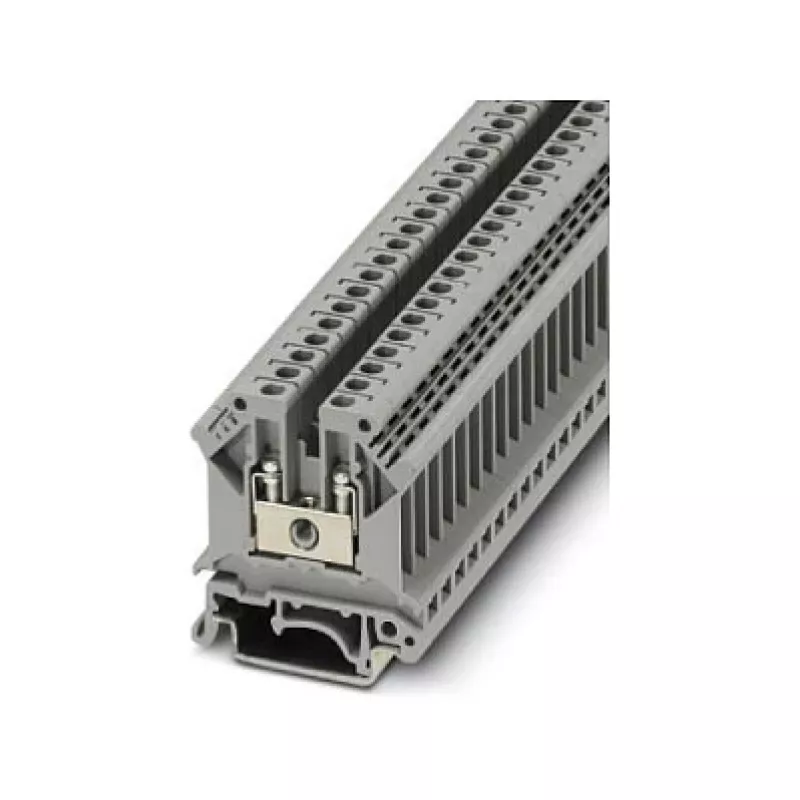

Phoenix Contact UK 5 praėjimo gnybtų blokas, varžtinis sujungimas, 4 mm², 800 V, 32 A, pilkas, montavimui ant DIN bėgio, 2 jungtys, 1 potencialas, PA izoliacija, UL 94 V0

Pirmas dalykas, kurį pastebėsite paėmę į rankas šį Phoenix Contact UK 5 gnybtų bloką – jo tvirta, kompaktiška konstrukcija, sukurta taip, kad atlaikytų net pačias atšiauriausias pramonės sąlygas. Tai ne tik paprastas sujungimo elementas, o patikimas sprendimas, užtikrinantis saugų ir ilgaamžį laidų sujungimą jūsų valdymo spintoje ar skirstomojoje dėžutėje.

Kam jis skirtas

Šis gnybtų blokas – idealus pasirinkimas elektrikams, skydų gamintojams ir techninės priežiūros specialistams, ieškantiems patikimo ir vietą taupančio būdo sujungti maitinimo ar signalų laidus. Jis puikiai tinka mašinų gamyboje, procesų valdymo sistemose ir energetikos projektuose, kur būtini IEC standartus atitinkantys komponentai.

Pagrindiniai privalumai

• Varžtinis sujungimas su M3 sriegiu užtikrina tvirtą ir atsparų vibracijai kontaktą
• Nominalus skerspjūvis 4 mm², tinka kietiems laidams nuo 0,2 iki 6 mm² ir lankstiems nuo 0,2 iki 4 mm²
• Skirta 800 V ir 32 A įtampai bei srovei pagal IEC – tinka daugeliui žemos įtampos grandinių
• Vienas potencialas su dviem jungtimis – paprastas ir aiškus laidų sujungimas
• Pilkas poliamido (PA) korpusas, halogenų neturintis ir atsparus liepsnai pagal UL 94 V0
• Montuojamas ant standartinių DIN bėgių: NS 35/7.5, NS 35/15 ir NS 32
• Platus darbinės temperatūros diapazonas nuo -60 °C iki +105 °C – atlaiko atšiaurias sąlygas
• Atitinka IEC 60947-7-1, UL, CSA, VDE, EAC ir cULus Recognized reikalavimus

Specifikacijos

• Sujungimo tipas: varžtinis
• Jungčių skaičius: 2
• Potencialų skaičius: 1
• Nominalus skerspjūvis: 4 mm²
• Kietų laidų skerspjūvis: 0,2 – 6 mm²
• Lanksčių laidų skerspjūvis: 0,2 – 4 mm²
• AWG vielos dydis: 24 – 10
• Nuėmimo ilgis: 9 mm
• Sriegis: M3
• Prisukimo momentas: 0,6 – 0,8 Nm
• Nominali įtampa (IEC): 800 V
• Nominali srovė (IEC): 32 A
• Taršos laipsnis: 3
• Perįtampio kategorija: III
• Izoliacinė medžiaga: PA (poliamidas)
• Degumo klasė: UL 94 V0
• Montavimo tipas: DIN bėgis (NS 35/7.5, NS 35/15, NS 32)
• Darbinė temperatūra: -60 °C iki +105 °C
• Standartai / patvirtinimai: IEC 60947-7-1, UL, CSA, VDE, EAC, cULus Recognized

Patarimai

Naudokite dinamometrinį atsuktuvą, nustatytą į 0,6–0,8 Nm, kad užtikrintumėte patikimą sujungimą nepažeisdami laidininko. Lankstiems laidams rekomenduojama naudoti antgalius, kad neišsiskirtų plaušeliai. Šį gnybtų bloką galima grupuoti su kitais UK 5 blokais, naudojant standartinius galinius dangtelius ir pertvaras – gausite tvarkingą ir organizuotą mazgą.
