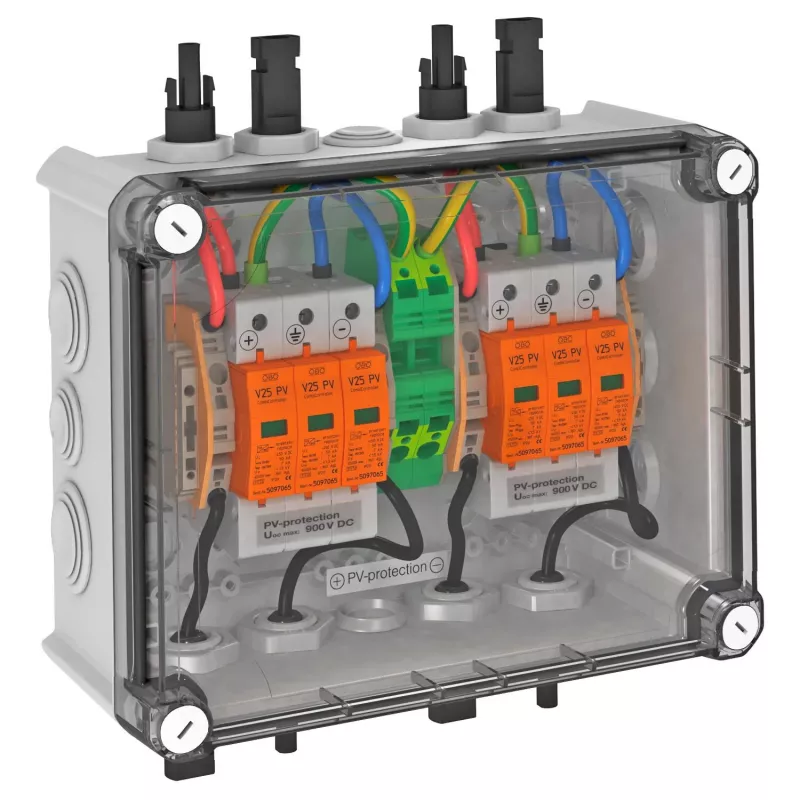

OBO VG-BC900S11 PV sistemos sprendimas korpuse, 2x1 PV eilutė į 2 išėjimus, Type 2 SPD, 900 V DC 5088565

Kai saulės elektrinė gamina energiją, netikėti įtampos šuoliai gali brangiai kainuoti. OBO VG-BC900S11 – tai iš anksto sujungtas apsaugos nuo viršįtampių sprendimas, kuris apsaugo jūsų fotovoltinę sistemą nuo žaibo ar perjungimo sukeliamų viršįtampių. Įrenginys skirtas iki 900 V DC sistemoms, sujungia dvi PV eilutes į du apsaugotus išėjimus, užtikrindamas patikimą saulės masyvo veikimą.

Kodėl verta rinktis

• Universalus pritaikymas: 900 V DC nuolatinė darbinė įtampa tinka ilgoms eilutėms.
• Galinga apsauga: nominali iškrovos srovė 20 kA vienam poliui (8/20 µs) ir maksimali 40 kA vienam poliui užtikrina patikimą apsaugą nuo viršįtampių.
• Veiksmingas ribojimas: įtampos apsaugos lygis ≤ 3,5 kV, todėl pavojingi šuoliai laiku nuslopinami.
• Paprasta priežiūra: terminė stebėsena su būsenos indikacija leidžia lengvai stebėti įrenginio būklę.
• Atsparus korpusas: IP65 korpusas, atsparus dulkėms ir vandens srovėms, tinka montuoti lauke.

Techninė informacija

• Gaminio tipas: PV sistemos sprendimas korpuse
• Apsaugos nuo viršįtampių tipas: Type 2
• Maks. nuolatinė darbinė įtampa (Uc): 900 V DC
• Nominali iškrovos srovė (In): 20 kA (8/20 µs) vienam poliui
• Maks. iškrovos srovė (Imax): 40 kA (8/20 µs) vienam poliui
• Įtampos apsaugos lygis (Up): ≤ 3,5 kV
• PV eilučių skaičius: 2 įėjimai
• Laidininkų skaičius: 2 išėjimai
• Apsaugos grandinė: Y grandinė
• Terminė stebėsena: taip, su būsenos indikacija
• Korpuso medžiaga: UV stabilizuotas polikarbonatas
• Apsaugos laipsnis: IP65
• Degumo klasė: V-2 (UL 94)
• Darbinės temperatūros diapazonas: nuo -25 °C iki +60 °C
• Prijungimo skerspjūvis (standus): 1,5–16 mm²
• Prijungimo skerspjūvis (lankstus): 1,5–10 mm²
• Montavimo tipas: sieninis
• Atitinka standartus: IEC 61643-31, EN 50539-11

Kam tinka

Šis sprendimas idealiai tinka namų saulės elektrinėms, kuriose naudojami inverteriai ir jautrūs elektronikos komponentai. Jis apsaugo nuo žaibo išlydžių ir perjungimo viršįtampių, prailgindamas įrangos tarnavimo laiką. Tinka montuoti lauke dėl IP65 korpuso.

Kaip naudoti

Įrenginys montuojamas ant sienos. Prie jo prijungiamos dvi PV eilutės (įėjimai), o išėjimai jungiami prie inverterio. Dėl iš anksto sujungtų komponentų montavimas paprastas ir greitas. Rekomenduojama periodiškai patikrinti būsenos indikaciją.

Patarimas: prieš montuodami įsitikinkite, kad sistema išjungta, ir laikykitės vietinių elektros saugos taisyklių. Jei abejojate, pasikonsultuokite su kvalifikuotu elektriku.
