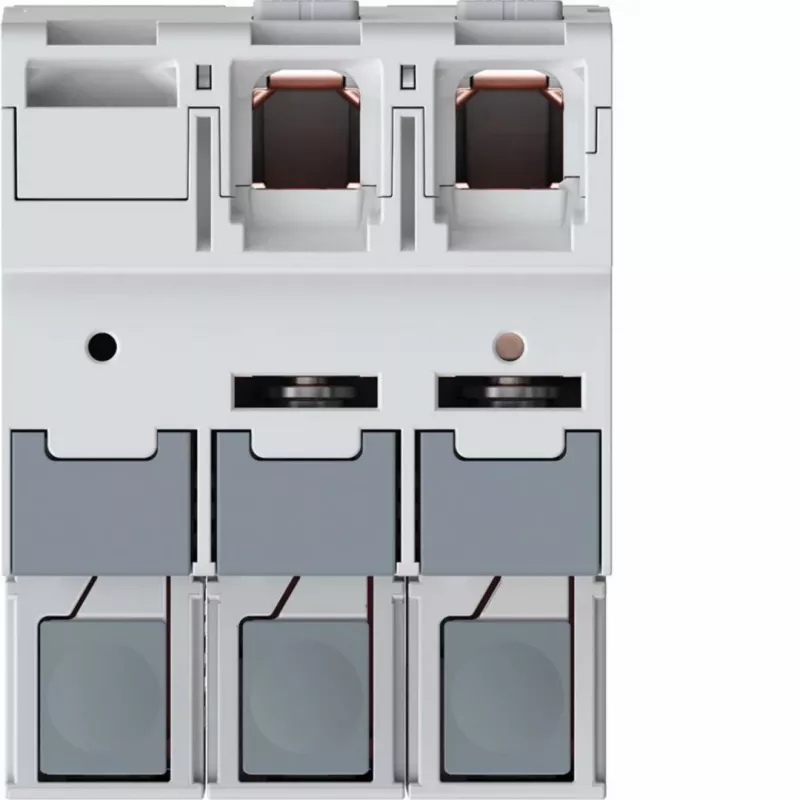

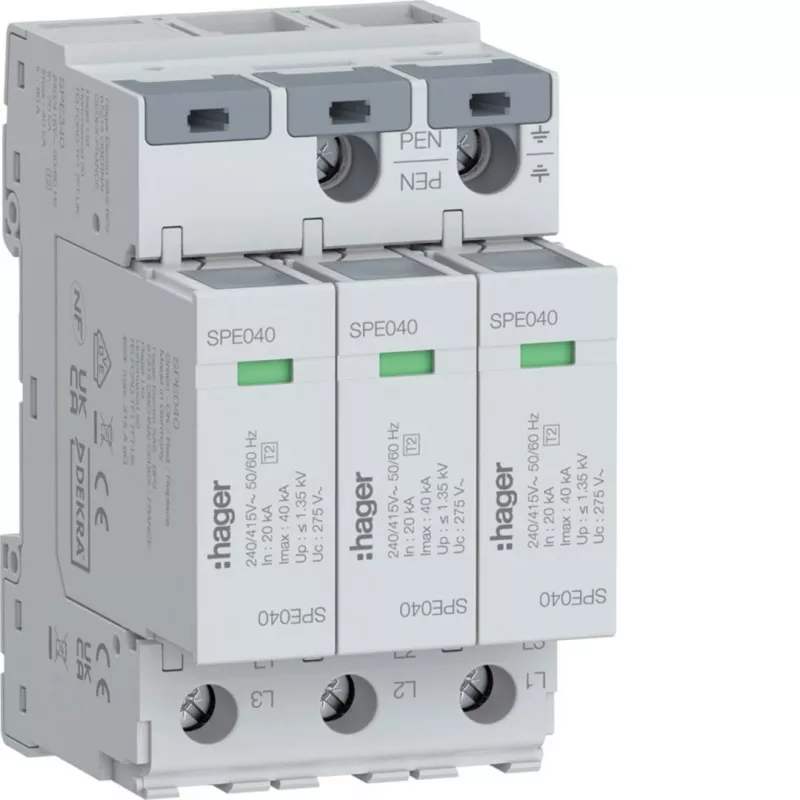

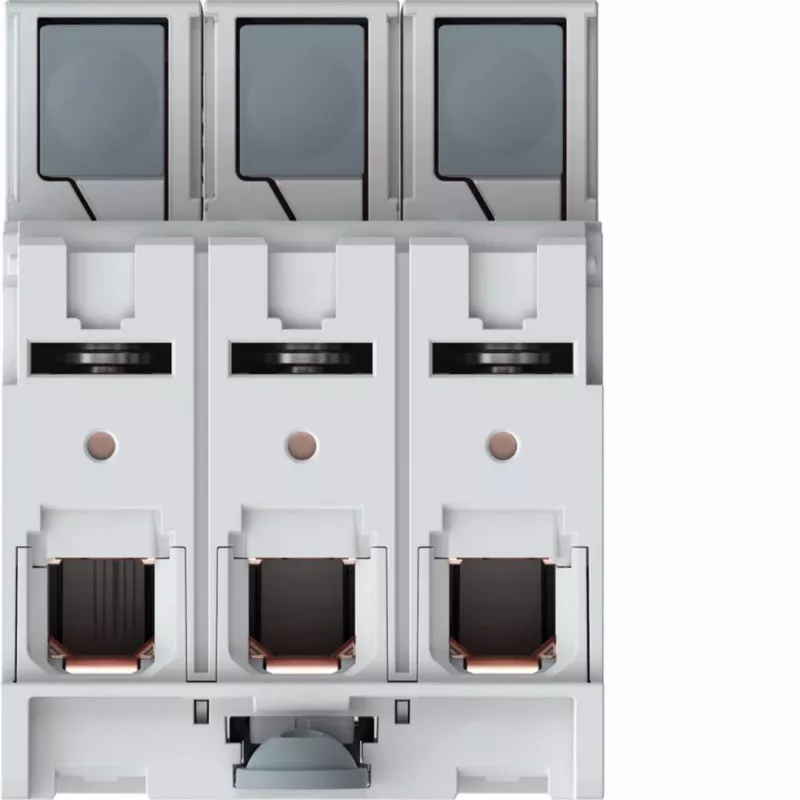

Hager SPE340 2 tipo viršįtampių apsaugos prietaisas, 3 polių, TNS/TT, 275V, 20kA, 40kA Imax

Kai įtampos šuoliai gali akimirksniu sunaikinti brangią įrangą, Hager SPE340 užtikrina patikimą apsaugą. Šis 2 tipo viršįtampių apsaugos prietaisas (SPD) skirtas montuoti žemos įtampos skirstomuosiuose skyduose ir apsaugo trifazes TN-S bei TT sistemas nuo trumpalaikių viršįtampių. Varistorinis įtaisas apriboja įtampos šuolius iki saugių verčių, apsaugodamas žemyninę įrangą – inverterius, HVAC sistemas, pramoninius valdiklius.

Pagrindinės specifikacijos

• 2 tipo viršįtampių apsaugos prietaisas (SPD) pagal IEC 61643-11
• 3 polių konfigūracija TN-S ir TT sistemoms
• Maksimali nuolatinė darbinė įtampa (Uc): 275 V AC
• Nominali iškrovos srovė (In): 20 kA (8/20 µs)
• Maksimali iškrovos srovė (Imax): 40 kA (8/20 µs)
• Įtampos apsaugos lygis (Up): ≤ 1,5 kV
• Technologija: metalo oksido varistorius (MOV)
• Montavimas: 35 mm DIN bėgelis, plotis 3 moduliai (54 mm)
• Būsenos indikacija: vizuali vėliavėlė (žalia/raudona)
• Trumpojo jungimo atsparumas: 50 kA
• Darbinė temperatūra: -40°C iki +80°C
• Apsaugos laipsnis: IP20
• Prijungimo skerspjūvis: standus 2,5–35 mm², lankstus 2,5–25 mm²

Kodėl verta rinktis

SPE340 pasižymi didele iškrovos galia ir kompaktišku 3 modulių dizainu, todėl puikiai tinka standartiniams skirstomiesiems skydams. Vizuali būsenos vėliavėlė leidžia greitai patikrinti veikimą be papildomos testavimo įrangos, o platus darbinės temperatūros diapazonas užtikrina patikimumą net ir atšiauriose aplinkose.

Idealūs naudojimo atvejai

• Trifazių pagrindinių skirstomųjų skydų apsauga komerciniuose ir pramoniniuose pastatuose
• Viršįtampių apsauga TN-S ir TT įžeminimo sistemose
• Montavimas prieš jautrią įrangą, tokią kaip PLC, pavaros ir matavimo prietaisai

Gera žinoti

Prietaisas skirtas montuoti ant DIN bėgelio ir užima 3 modulių vietą. Tai 2 tipo SPD, skirtas montuoti įrenginio pradžioje arba pogrupių skirstomuosiuose skyduose pagal vietinius reglamentus.

Patarimas: prieš montuodami įsitikinkite, kad skirstomasis skydas atitinka reikalavimus, o prijungimo kabeliai neviršija leistinų skerspjūvių. Reguliariai tikrinkite indikatoriaus vėliavėlę – jei ji raudona, prietaisą reikia pakeisti.
