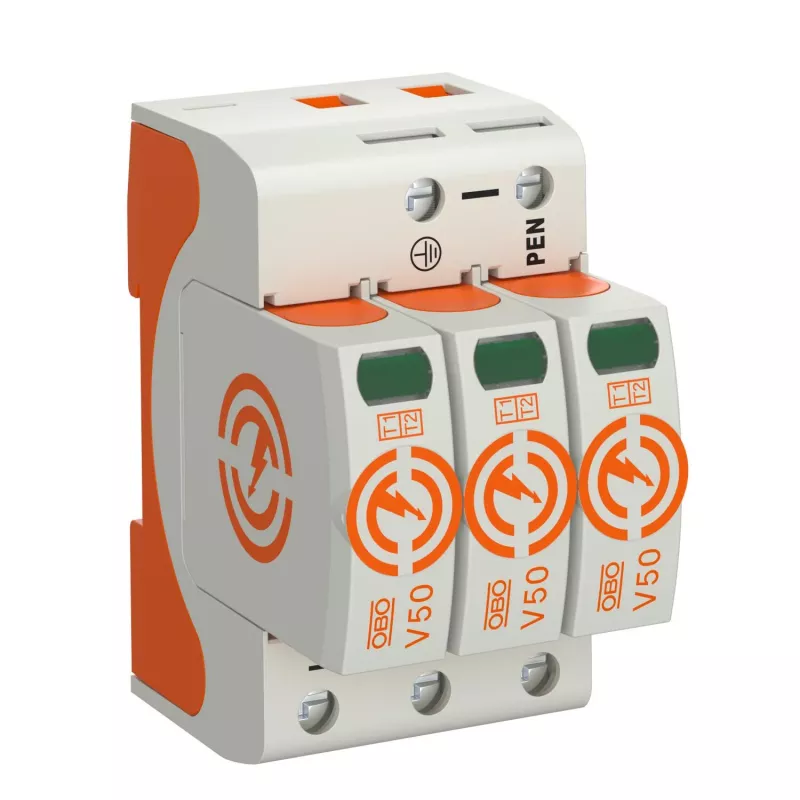

OBO V50-3-280 CombiController 3 polių 280V 1+2 tipo viršįtampių slopintuvas 5093511

Bendras žaibo impulso srovės stipris siekia 25 kA (10/350 µs) – tai vienas didžiausių rodiklių tarp 1+2 tipo viršįtampių slopintuvų, skirtų trifaziams tinklams. OBO V50-3-280 CombiController užtikrina patikimą apsaugą nuo tiesioginių žaibo smūgių ir įtampos šuolių.

Kodėl verta rinktis

Šis įrenginys sujungia 1 ir 2 tipo apsaugą viename korpuse, todėl nereikia montuoti atskirų modulių. Trys poliai (L1, L2, L3) ir 230/400 V AC nominali įtampa pritaikyti standartiniams trifaziams tinklams. Didelės energijos varistorių technologija ir vizualus būsenos indikatorius leidžia akimirksniu įvertinti, ar apsauga veikia.

Pagrindinės savybės

• Didelis žaibo impulso srovės stipris: 7,5 kA vienam poliui (10/350 µs)
• Žemas apsaugos lygis: < 1,3 kV
• Kompaktiškas 4 TE plotis – lengvai telpa į DIN bėgelį
• Platus darbinės temperatūros diapazonas: nuo -40 iki +80 °C

Techniniai duomenys

• Maksimali nuolatinė darbinė įtampa (Uc): 280 V AC
• Nominali iškrovos srovė (In): 20 kA vienam poliui (8/20 µs)
• Maksimali iškrovos srovė (Imax): 50 kA vienam poliui (8/20 µs)
• Prijungimo skerspjūvis: 1,5–35 mm² (vientisa), 1,5–25 mm² (daugiasluoksnė)
• Montavimas: 35 mm DIN bėgelis
• Apsaugos laipsnis: IP20

Kam tinka

Rekomenduojama namų savininkams, kurių elektros skydinėje įrengta trifazė sistema, taip pat smulkioms dirbtuvėms ar biurams, kur svarbu apsaugoti brangią įrangą nuo žaibo ir tinklo trikdžių. Įrenginys montuojamas tiesiai ant DIN bėgelio, o prijungimas atliekamas standartiniais laidais.

Kaip naudoti

Sumontuokite slopintuvą elektros skydinėje ant 35 mm DIN bėgelio, kuo arčiau įvado. Prijunkite fazinius laidus prie L1, L2, L3 gnybtų, o įžeminimo laidą – prie atitinkamo kontakto. Įsitikinkite, kad prijungimo skerspjūvis atitinka reikalavimus. Įjungę maitinimą, patikrinkite indikatorių – jis turi rodyti, kad apsauga veikia.

Patarimas: periodiškai apžiūrėkite indikatorių. Jei jis pasikeičia, tai reiškia, kad slopintuvas atliko savo funkciją ir jį reikia pakeisti. Taip pat rekomenduojama montuoti kartu su 2 tipo slopintuvu paskirstymo lentelėse, kad apsauga būtų dar efektyvesnė.
