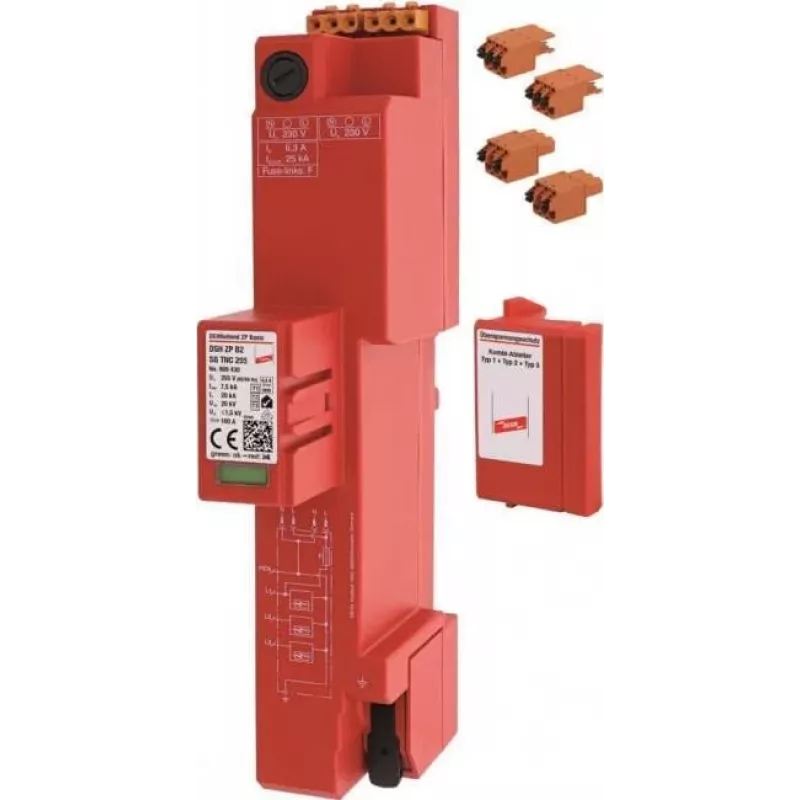

DEHN DSH ZP B2 SG TNC 255 kombinuotasis žaibo srovės ir viršįtampių ribotuvas Type 1+2 DEHNshield ZP 909430

50 kA (10/350 µs) – tiek bendros žaibo impulso srovės atlaiko DEHN DSH ZP B2 SG TNC 255. Tai kombinuotasis Type 1+2 žaibo srovės ir viršįtampių ribotuvas, skirtas TN-C tinklams, užtikrinantis patikimą apsaugą nuo tiesioginių žaibo smūgių ir viršįtampių.

Privalumai

Viename kompaktiškame įrenginyje sujungta Type 1 ir Type 2 apsauga – sutaupote vietos DIN bėgyje. Didelis sekančiosios srovės gesinimo pajėgumas (50 kA rms) ir žema įtampos apsaugos riba (≤1,5 kV) užtikrina, kad jautri įranga išliktų saugi. Termoplastinis korpusas yra atsparus liepsnai (UL 94 V-0) ir pritaikytas atšiaurioms sąlygoms – darbinė temperatūra nuo -40 °C iki +80 °C.

Tinka

• TN-C maitinimo sistemoms
• Pagrindiniams ir antriniams skirstymo skydams
• Pramonės objektams, komerciniams pastatams ir infrastruktūros projektams
• Elektros instaliacijos apsaugai nuo tiesioginių žaibo smūgių ir viršįtampių

Pagrindinės specifikacijos

• SPD tipas: kombinuotasis žaibo srovės ir viršįtampių ribotuvas Type 1+2
• Tinklo sistema: TN-C
• Maks. nuolatinė darbinė įtampa (Uc): 255 V AC
• Žaibo impulso srovė (Iimp) vienam poliui: 25 kA (10/350 µs)
• Bendra žaibo impulso srovė (Iimp total): 50 kA (10/350 µs)
• Nominali iškrovos srovė (In): 20 kA (8/20 µs)
• Įtampos apsaugos lygis (Up): ≤1,5 kV
• Sekančiosios srovės gesinimo pajėgumas (Ifi): 50 kA rms
• Reakcijos laikas (tA): ≤100 ns
• Maks. atsarginis saugiklis: 315 A gL/gG
• Trumpojo jungimo atsparumas: 50 kA rms
• Montavimas: 35 mm DIN bėgis, 2,5 modulio
• Apsaugos laipsnis: IP20
• Korpuso medžiaga: termoplastikas, raudonas, UL 94 V-0
• Darbinė temperatūra: nuo -40 °C iki +80 °C

Naudojimas

Montuokite DEHNshield ZP ties TN-C sistemos įvadu. Įsitikinkite, kad atsarginis saugiklis neviršija 315 A, ir suderinkite su žemesnio lygio viršįtampių ribotuvais, kad apsauga būtų vientisa.

Patarimas: reguliariai tikrinkite indikatorių – jei jis pasikeitė, laikas keisti modulį. Venkite montuoti šalia šilumos šaltinių, kad būtų išlaikyta optimali temperatūra.
