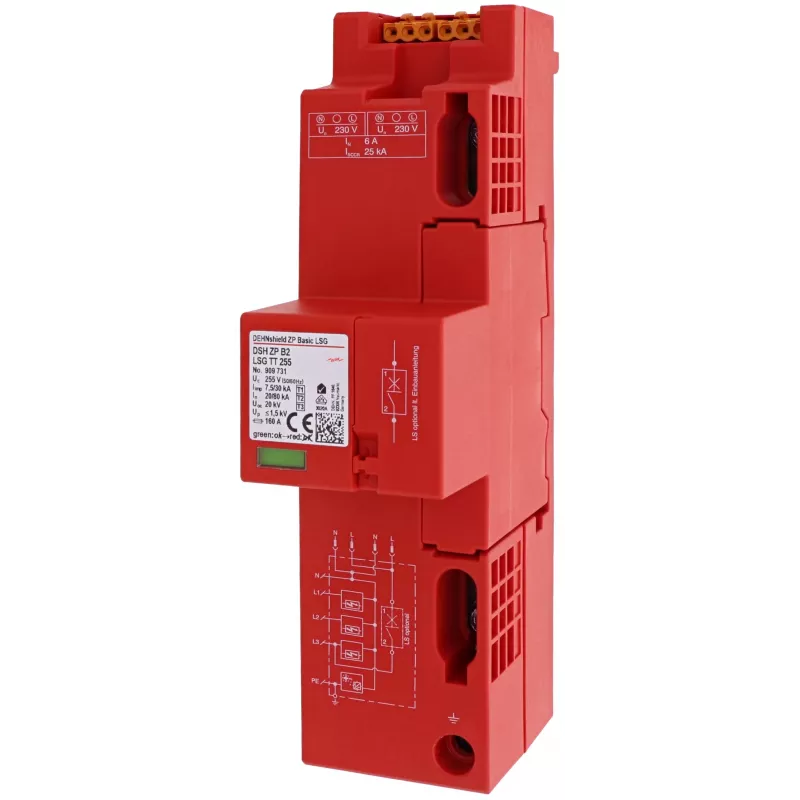

DEHN DSH ZP B2 LSG TT 255 1+2 tipo kombinuotasis viršįtampių ribotuvas, 4 polių, 255V, 909731

Žaibas ar tinklo viršįtampis gali per sekundę sunaikinti brangią buitinę techniką, šildymo katilą ar namo automatizavimo sistemą. Kad taip nenutiktų, reikia patikimos apsaugos prie pat įvado. DEHN DSH ZP B2 LSG TT 255 – tai 1+2 tipo kombinuotasis viršįtampių ribotuvas, sukurtas TT ir TN-S sistemoms, kuris vienu metu atlaiko tiek žaibo impulsą, tiek kasdienius įtampos šuoliai.

Kodėl verta rinktis šį modelį

• Universali apsauga: 1+2 tipo SPD pagal IEC/EN 61643-11 – tinka tiek tiesioginiam žaibo poveikiui, tiek bendriesiems viršįtampiams slopinti.
• Didelė iškrovos galia: N-PE keliu atlaiko net 25 kA (10/350 µs) žaibo impulsą, o L-N – 7 kA. Tai itin svarbu TT įžeminimo sistemose.
• Ilgas tarnavimo laikas: nominali iškrovos srovė 20 kA (8/20 µs) kiekvienam keliui, sekančios srovės gesinimo geba 50 kA rms.
• Greita reakcija: atsako laikas ≤ 100 ns – įtampos šuolis nuslopinamas akimirksniu.
• Platus temperatūrų diapazonas: veikia nuo -40 °C iki +80 °C, todėl tinka ir nešildomose techninėse patalpose.
• Paprastas montavimas: tvirtinama ant standartinės 35 mm DIN bėgelio, IP20 apsaugos klasė.

Kam šis įrenginys skirtas

Ribotuvas puikiai tiks elektrikams, skydų surinkėjams ir pastatų ūkio specialistams, kurie įrenginėja apsaugą gyvenamuosiuose namuose, biuruose ar nedidelėse gamybinėse patalpose. Jis montuojamas prie įvadinio skydo ar pagrindinės skirstyklos, ypač ten, kur reikalinga kompleksinė apsauga nuo žaibo ir viršįtampių.

Svarbiausi techniniai duomenys

• SPD tipas: 1 + 2 tipas
• Sistemos konfigūracija: TT ir TN-S
• Nominali įtampa AC (U_N): 230/400 V (50/60 Hz)
• Maks. nuolatinė darbinė įtampa AC (U_C): 255 V
• Žaibo impulsinė srovė (I_imp) L-N: 7 kA (10/350 µs)
• Žaibo impulsinė srovė (I_imp) N-PE: 25 kA (10/350 µs)
• Nominali iškrovos srovė (I_n) L-N: 20 kA (8/20 µs)
• Nominali iškrovos srovė (I_n) N-PE: 20 kA (8/20 µs)
• Apsaugos įtampos lygis (U_p) L-N: ≤ 1,5 kV
• Apsaugos įtampos lygis (U_p) N-PE: ≤ 1,5 kV
• Sekančios srovės gesinimo geba (I_fi): 50 kA rms
• Trumpojo jungimo atsparumas (I_sccr): 50 kA rms
• Atsako laikas (t_A): ≤ 100 ns
• Polių skaičius: 4 (3+1)
• Montavimas: 35 mm DIN bėgelis
• Apsaugos laipsnis: IP20
• Integruotas atsarginis saugiklis: nėra (reikalingas išorinis)
• Atitinka standartus: IEC 61643-11 / EN 61643-11

Kaip naudoti

Sumontuokite DSH ZP B2 LSG TT 255 kuo arčiau elektros įvado, kad energijos nuostoliai būtų minimalūs. Būtinai užtikrinkite tinkamą įžeminimą ir naudokite išorinį atsarginį saugiklį, kaip rekomenduoja DEHN. Jei reikia kelių pakopų apsaugos, suderinkite su žemesnio tipo (2 ar 3) ribotuvais, kad apsauga būtų dar efektyvesnė.

Patarimas: Periodiškai patikrinkite ribotuvo būseną – daugelis modelių turi indikatorių, tačiau šis neturi integruoto saugiklio, tad nepamirškite pasitikrinti išorinio saugiklio būklės. Po stiprios audros rekomenduojama atlikti vizualinę apžiūrą.
