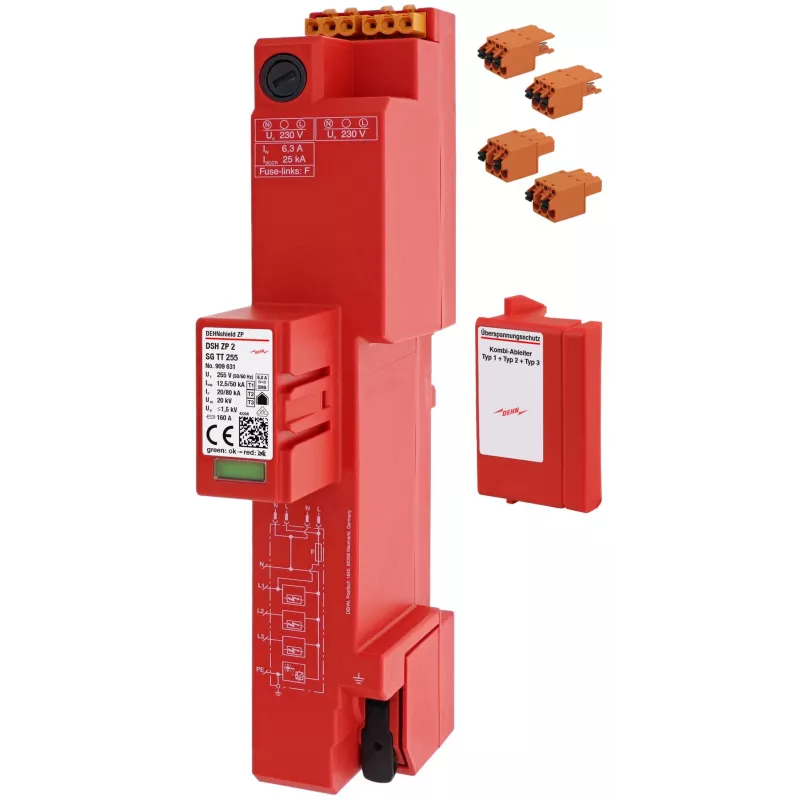

DEHN DSH ZP 2 SG TT 255 1+2 tipo kombinuotasis viršįtampių ribotuvas DEHNshield ZP 2 SG 909631

Kai viršįtampis gali per sekundę sunaikinti visą namų elektroniką, DEHNshield ZP 2 SG tampa patikimu skydu. Šis 1+2 tipo kombinuotasis viršįtampių ribotuvas su 50 kA bendru impulsu užtikrina, kad žaibo smūgiai ir perjungimo viršįtampiai nepasiektų jautrių įrenginių.

Kodėl verta rinktis

• Didelė iškrovos galia: 12,5 kA vienam poliui (10/350 µs) ir 50 kA bendra.
• Žemas apsaugos lygis: ≤ 1,5 kV esant Iimp, apsaugo jautrią įrangą.
• Gebėjimas užgesinti lydinčiąją srovę iki 50 kA rms – saugus veikimas.
• Plačios darbinės temperatūros: nuo -40 °C iki +80 °C.
• Kompaktiškas 4 polių dizainas taupo vietą DIN bėgelyje.

Techninė informacija

• SPD tipas: 1 + 2 tipo kombinuotasis ribotuvas
• Tinklo sistema: TT ir TN-S
• Maks. nuolatinė darbinė įtampa (Uc): 255 V AC
• Nominali įtampa (Un): 230 / 400 V AC
• Žaibo impulso srovė (Iimp) vienam poliui: 12,5 kA (10/350 µs)
• Žaibo impulso srovė (Iimp) bendra: 50 kA (10/350 µs)
• Nominali iškrovos srovė (In) vienam poliui: 20 kA (8/20 µs)
• Nominali iškrovos srovė (In) bendra: 80 kA (8/20 µs)
• Įtampos apsaugos lygis (Up) esant Iimp: ≤ 1,5 kV
• Įtampos apsaugos lygis (Up) esant In: ≤ 1,2 kV
• Lydinčiosios srovės gesinimo geba (Ifi): 50 kA rms
• Trumpojo jungimo atsparumas (Isccr): 50 kA rms
• Reakcijos laikas (tA): ≤ 100 ns
• Montavimas: 35 mm DIN bėgelis
• Polių skaičius: 4
• Apsaugos laipsnis (korpusas): IP20
• Technologija: užkapsuliuotas kibirkštinis tarpas
• Prijungimo skerspjūvis: 1,5 - 35 mm² vienagyslė / 1,5 - 25 mm² daugiagyslė

Kam tinka

Šis ribotuvas skirtas namų savininkams, kurių elektros skydinėje sumontuota TT arba TN-S sistema ir norima apsaugoti brangią buitinę techniką, išmaniuosius namų įrenginius bei saulės elektrinės inverterį nuo žaibo ir perjungimo viršįtampių. Jis taip pat tinka mažoms įmonėms, kuriose yra jautrių elektronikos prietaisų.

Kaip naudoti

Sumontuokite 4 polių ribotuvą ant 35 mm DIN bėgelio elektros skydelyje. Prijunkite fazinius, nulinį ir apsauginį laidininkus pagal schemą, naudodami 1,5–35 mm² vienagyslius arba 1,5–25 mm² daugiagyslius laidus. Įsitikinkite, kad tinklo įtampa neviršija 255 V AC. Rekomenduojama, kad montavimą atliktų kvalifikuotas elektrikas.

Patarimas: reguliariai tikrinkite ribotuvo būklę – po stipraus žaibo smūgio gali prireikti pakeisti apsauginį modulį. Kad apsauga būtų efektyvi, užtikrinkite tinkamą įžeminimą.
