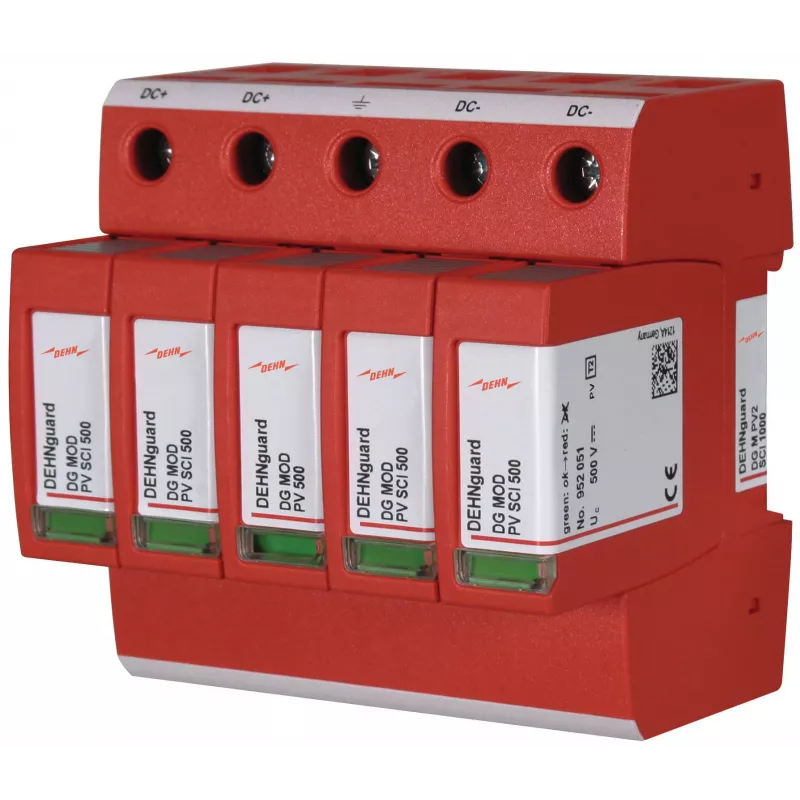

DEHN DG M PV2 SCI 1000 2 tipo viršįtampių ribotuvas fotovoltinėms sistemoms, 3 poliai, 1000 V DC, 40 kA, DIN bėgelio montavimas 952514

Kai saulės elektrinės nuolatinės srovės grandinėje įvyksta viršįtampis, jis gali per sekundės dalį sunaikinti inverterį arba visą stringą. DEHN DG M PV2 SCI 1000 – tai 2 tipo viršįtampių ribotuvas, sukurtas būtent fotovoltinėms sistemoms iki 1000 V DC, todėl jūsų investicija į saulės modulius ir inverterius lieka apsaugota tiek perkūnijos metu, tiek dėl įjungimo viršįtampių.

Kodėl verta rinktis

Šis 3 polių ribotuvas turi integruotą SCI (Short Circuit Interruption) technologiją – trumpojo jungimo pertraukimą. Tai reiškia, kad nereikia papildomų apsauginių saugiklių, o prietaisas saugiai atlaiko dideles trumpojo jungimo sroves. Dėl to montavimas paprastesnis, mažiau dalių skydelyje ir mažiau galimų gedimo taškų.

Pagrindinės specifikacijos

• Tipas: 2 tipo viršįtampių apsaugos prietaisas pagal EN 50539-11
• Maks. nuolatinė darbinė įtampa (Ucpv): 1000 V DC
• Nominalioji iškrovos srovė (In): 20 kA (8/20 µs)
• Maks. iškrovos srovė (Imax): 40 kA (8/20 µs)
• Įtampos apsaugos lygis (Up): ≤ 4,0 kV
• Polių skaičius: 3 (L+/PE, L-/PE)
• Trumpojo jungimo atsparumas (Iscpv): 1000 A DC
• Reakcijos laikas: < 25 ns
• Montavimas: 35 mm DIN bėgelis
• Korpuso medžiaga: termoplastikas, raudonas, UL 94 V-0
• Darbinė temperatūra: nuo -40 °C iki +80 °C
• Apsaugos laipsnis: IP20
• Būsenos indikacija: vizuali (žalia/raudona vėliavėlė)

Kam tinka

• Fotovoltinių stringų inverterių apsauga nuo viršįtampių
• Nuolatinės srovės sujungimo dėžės (combiner box) didelėse saulės elektrinėse
• Ant stogo montuojamos PV sistemos iki 1000 V DC

Kaip naudoti

Prietaisas montuojamas ant standartinio 35 mm DIN bėgelio, dažniausiai šalia inverterio arba sujungimo dėžėje. Prijungus pagal gamintojo schemą, vizuali būsenos vėliavėlė leidžia greitai patikrinti, ar ribotuvas dar veikia – nereikia jokių papildomų prietaisų. Esant raudonai vėliavėlei, modulį reikia pakeisti.

Gera žinoti

Prietaisas atitinka EN 50539-11 ir IEC 61643-31 standartus. Integruota SCI technologija pašalina papildomų saugiklių poreikį, o kompaktiškas korpusas palengvina montavimą net ir ankštuose skydeliuose.

Patarimas: prieš perkant įsitikinkite, kad jūsų PV sistemos nuolatinės srovės įtampa neviršija 1000 V DC. Montavimą patikėkite kvalifikuotam elektrikui – netinkamas prijungimas gali ne tik sugadinti ribotuvą, bet ir sumažinti visos apsaugos sistemos efektyvumą. Reguliariai apžiūrėkite būsenos indikatorių, ypač po audrų sezono.
