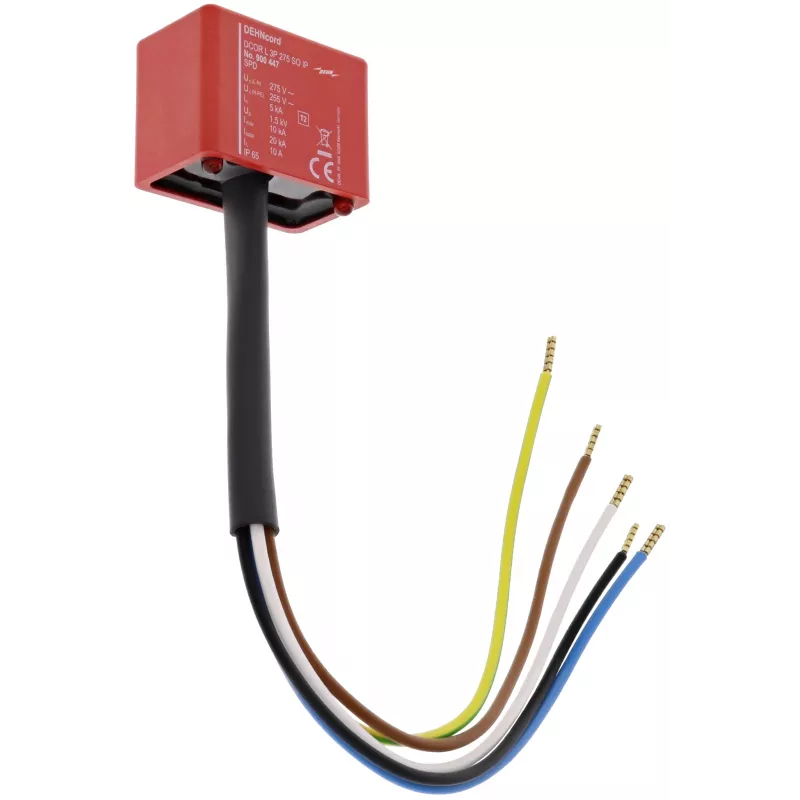

DEHN DEHNcord L3P 275SO IP 2 tipo viršįtampių apsaugos įtaisas (900447)

20 kA nominalioji iškrovos srovė (8/20 µs) – štai ką užtikrina DEHN DEHNcord L3P 275SO IP, 2 tipo viršįtampių apsaugos įtaisas, skirtas apsaugoti trifazes maitinimo sistemas su neutraliu laidu nuo trumpalaikių viršįtampių. Įrenginys montuojamas ant 35 mm DIN bėgelio skirstomuosiuose skyduose ir apsaugo žemosios įtampos įrangą nuo netiesioginių žaibo smūgių ar perjungimo operacijų sukeliamų viršįtampių.

Kodėl verta rinktis

DEHNcord L3P 275SO IP pasižymi didele iškrovos galia ir žemu apsaugos lygiu, todėl patikimai apsaugo jautrią įrangą. Kompaktiškas dizainas leidžia lengvai montuoti skirstomuosiuose skyduose, o aiškus vizualinis būsenos indikatorius (žalias – veikia, raudonas – gedimas) leidžia greitai patikrinti įrenginio būklę.

Techninės specifikacijos

• 2 tipo viršįtampių apsaugos įtaisas pagal EN 61643-11 / IEC 61643-11
• Nominalioji įtampa: 230 / 400 V AC
• Maks. nuolatinė darbinė įtampa: 275 V AC
• Nominalioji iškrovos srovė (8/20 µs): 20 kA
• Maks. iškrovos srovė (8/20 µs): 40 kA
• Apsaugos įtampos lygis esant In: ≤ 1,3 kV
• Apsaugos įtampos lygis esant 5 kA: ≤ 1,1 kV
• 3 polių + N konfigūracija su apsaugos takais L1-N, L2-N, L3-N, N-PE
• Vizualinė būsenos indikacija: žalia = tvarkinga, raudona = gedimas
• Prijungimas: varžtiniai gnybtai 1,5–35 mm² vientisam arba 1,5–25 mm² suvytam laidininkui
• Maks. atsarginis saugiklis: 125 A gG
• Trumpojo jungimo atsparumas: 50 kA_rms
• Darbinė temperatūra: nuo -40 °C iki +80 °C
• Apsaugos laipsnis: IP20

Kam tinka

• Pramoninių valdymo sistemų ir mašinų apsauga
• Komercinių pastatų maitinimo skirstymo apsauga nuo viršįtampių
• Montavimas pogrupiuose skirstomuosiuose skyduose, siekiant apsaugoti žemesnio lygio įrangą

Naudojimo ypatumai

Įrenginys skirtas naudoti TN-S ir TT maitinimo sistemose. Dėl 3 polių + N konfigūracijos apsaugomi visi faziniai laidai ir neutralusis laidas. Varžtiniai gnybtai pritaikyti įvairiems laidininkų skerspjūviams, o įrenginį galima apsaugoti iki 125 A gG saugikliu.

Patarimas: montuodami šį apsaugos įtaisą, įsitikinkite, kad skirstomajame skyde yra pakankamai vietos DIN bėgeliui, o prijungimo laidai atitinka nurodytus skerspjūvius. Reguliariai tikrinkite indikatoriaus spalvą – raudona reiškia, kad reikia nedelsiant pakeisti įrenginį.
