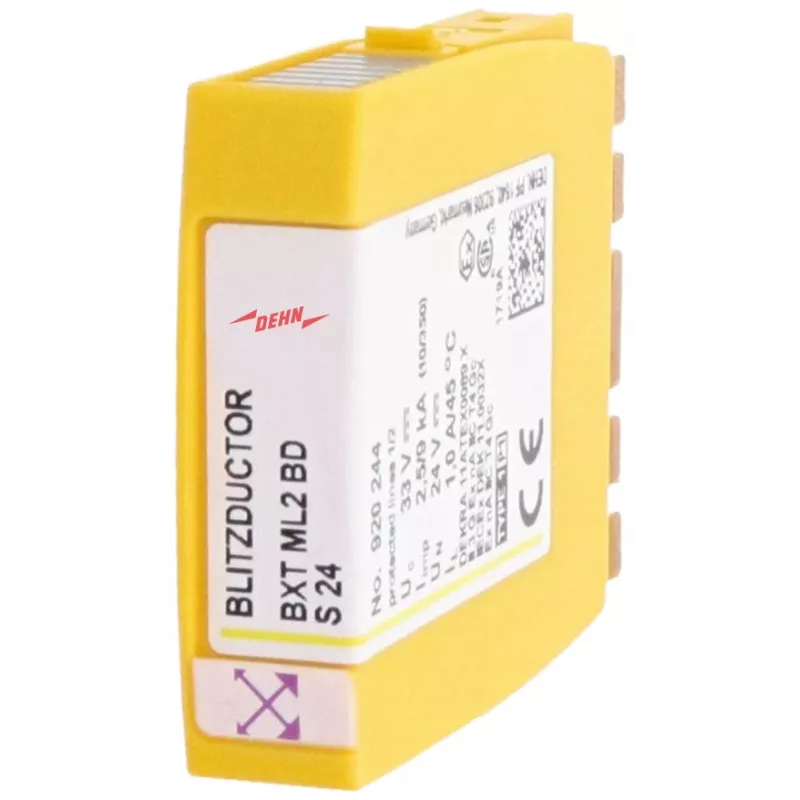

DEHN BXT ML2 BDS24 kombinuotas žaibo srovės ir viršįtampių ribotuvas Type 2 24V DC 2 polių DIN bėgiui 920244

20 kA nominalioji iškrovos srovė (8/20 µs) – tokia patikima apsauga retai sutinkama tokio kompaktiško modulio korpuse. DEHN BXT ML2 BDS24 užtikrina, kad jūsų 24 V DC valdymo ir matavimo grandinės būtų apsaugotos nuo žaibo ir perjungimo viršįtampių, kurie gali akimirksniu sugadinti jautrią įrangą.

Kam skirtas

Elektros inžinieriams, skydų surinkėjams ir techninės priežiūros komandoms, kurioms reikia patikimo, ant DIN bėgio montuojamo viršįtampių ribotuvo dviejų laidų DC sistemoms. Puikiai tinka valdymo spintose, automatikos sistemose ir matavimo grandinėse, kur vietos mažai, o apsaugos lygis turi būti aukštas.

Pagrindinės savybės

• Type 2 / Class II viršįtampių apsauga pagal IEC 61643-11
• Nominalioji įtampa 24 V DC, maksimali nuolatinė darbinė įtampa 30 V DC
• Didelė iškrovos galia: 20 kA nominalioji (8/20 µs), 40 kA maksimali
• Žemas apsaugos lygis ≤ 150 V – efektyvi įrangos apsauga
• 2 polių konstrukcija su L+/L- į PE apsaugos režimu
• Vizualinė būsenos indikacija (žalia/raudona vėliavėlė) – greita patikra
• Terminis atjungiklis saugiam veikimui pasibaigus tarnavimo laikui
• Kompaktiškas modulis 35 mm DIN bėgiui

Specifikacijos

• SPD tipas: Type 2 / Class II
• Nominalioji įtampa (Un): 24 V DC
• Maksimali nuolatinė darbinė įtampa (Uc): 30 V DC
• Nominalioji iškrovos srovė (In) (8/20 µs): 20 kA
• Maksimali iškrovos srovė (Imax) (8/20 µs): 40 kA
• Įtampos apsaugos lygis (Up): ≤ 150 V
• Reakcijos laikas (tA): ≤ 25 ns
• Polių skaičius: 2
• Apsaugos režimas: L+/L- į PE
• Montavimas: 35 mm DIN bėgis
• Būsenos indikacija: vizualinė (žalia/raudona vėliavėlė)
• Terminis atjungiklis: yra
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: nuo -40 °C iki +80 °C
• Prijungimo skerspjūvis (vientisas): 1,5–25 mm²
• Prijungimo skerspjūvis (suvytas): 1,5–16 mm²
• Trumpojo jungimo atsparumas (Isccr): 50 kA
• Standartai: IEC 61643-11, EN 61643-11
• Korpuso medžiaga: termoplastikas

Kaip naudoti

Modulį montuokite kuo arčiau saugomos įrangos – taip sumažinsite laidų ilgį ir pagerinsite apsaugą. Prijunkite L+ ir L- laidus prie atitinkamų gnybtų, o PE laidą – prie įžeminimo. Reguliariai tikrinkite būsenos indikatorių: jei vėliavėlė raudona, modulį būtina pakeisti. Užtikrinkite tinkamą DIN bėgio įžeminimą, kad viršįtampiai būtų efektyviai nukreipiami.

Patarimas: montuodami šalia kitų jautrių įrenginių, palikite bent vieną laisvą modulio vietą ventiliacijai – taip prailginsite tarnavimo laiką. Visada naudokite momentinį raktą gnybtams priveržti, kad užtikrintumėte patikimą kontaktą.
