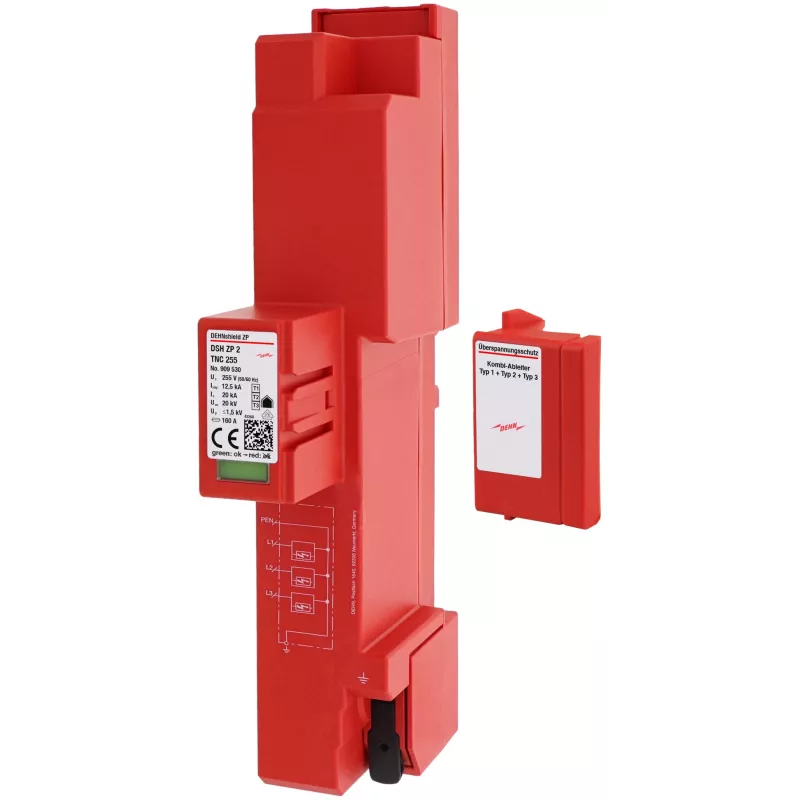

DEHN DSH ZP 2 TNC 255 1+2 tipo viršįtampių ribotuvas TN-C sistemoms 909530

Kai žaibas trenkia į elektros liniją arba įvyksta didelis įtampos šuolis, jūsų namų ar verslo elektros įranga gali būti pažeista per sekundės dalį. DEHN DSH ZP 2 TNC 255 yra patikimas sprendimas, apsaugantis nuo tokių grėsmių. Šis 1+2 tipo viršįtampių ribotuvas, skirtas TN-C tinklo sistemoms, užtikrina efektyvią apsaugą žemos įtampos maitinimo tinkluose.

Kam skirtas

Elektrikams ir skydų montuotojams, kuriems reikia patikimos viršįtampių apsaugos TN-C sistemose gyvenamuosiuose, komerciniuose ar pramoniniuose pastatuose. Idealiai tinka pagrindiniuose skirstomuosiuose skydeliuose, kur reikalinga didelė iškrovos galia.

Pagrindinės savybės

• Kombinuota 1+2 tipo viršįtampių apsauga pagal EN 61643-11
• Sukurta TN-C tinklo sistemoms (vienpolis, 2 modulių pločio)
• Didelis žaibo impulsinė srovė: 25 kA vienam poliui (10/350 µs), bendra 50 kA
• Maksimali nuolatinė darbinė įtampa 255 V AC
• Žemas įtampos apsaugos lygis ≤ 1,5 kV
• Montuojamas ant DIN bėgelio, IP20 apsaugos klasė

Specifikacijos

• SPD tipas: 1+2 tipas
• Tinklo sistema: TN-C
• Nominali įtampa: 230/400 V AC
• Maksimali nuolatinė darbinė įtampa: 255 V AC
• Žaibo impulsinė srovė (10/350 µs): 25 kA vienam poliui
• Bendra žaibo impulsinė srovė: 50 kA
• Nominali iškrovos srovė (8/20 µs): 25 kA
• Įtampos apsaugos lygis: ≤ 1,5 kV
• Trumpojo jungimo atsparumas: 50 kA rms
• Reakcijos laikas: ≤ 100 ns
• Darbinės temperatūros diapazonas: nuo -40 °C iki +80 °C
• Montavimas: 35 mm DIN bėgelis
• Apsaugos laipsnis: IP20
• Polių skaičius: 2
• Korpuso medžiaga: termoplastikas, UL 94 V-0

Kaip naudoti

Sumontuokite šį ribotuvą pagrindiniame skirstomajame skydelyje, kuo arčiau įvado, kad apsaugotumėte visą elektros instaliaciją. Užtikrinkite, kad jis būtų tinkamai suderintas su aukštesnio lygio apsaugos priemonėmis. Dėl detalesnių reikalavimų kreipkitės į kvalifikuotą elektriką.

Patarimai

Norėdami užtikrinti optimalų veikimą, įrenkite ribotuvą kuo arčiau maitinimo įvado ir pasirūpinkite, kad būtų tinkamai suderintas su viršsrovių apsauga. Reguliariai tikrinkite jo būklę – tai padės išvengti netikėtų gedimų.
