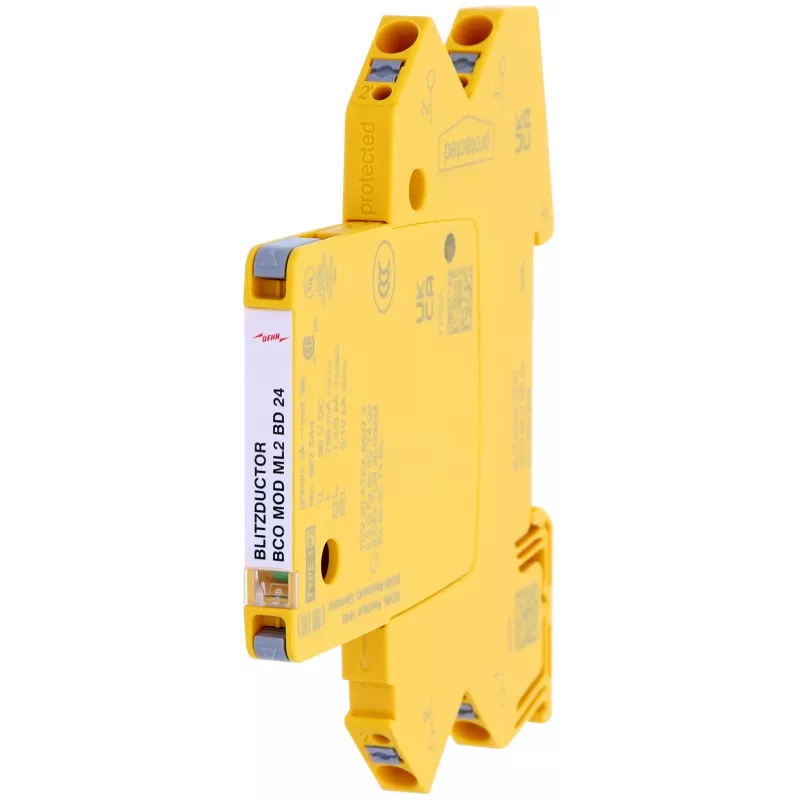

DEHN BCO ML2 BD 24 modulinis kombinuotasis viršįtampių ribotuvas 1 porai, 24 V DC, varžtiniai gnybtai 927244

Montuotojams, sistemų integratoriams ir techninės priežiūros specialistams, kurie saugo telekomunikacijų linijas ar signalų grandines nuo žaibo ir perjungimo sukeltų viršįtampių, DEHN BCO ML2 BD 24 yra patikimas sprendimas. Šis modulinis kombinuotasis viršįtampių ribotuvas (SPD) apsaugo vieną dvilaidę porą 24 V DC sistemose, užtikrindamas sklandų prijungtos įrangos darbą.

Kam skirtas

Šis įrenginys skirtas montuotojams, sistemų integratoriams ir techninės priežiūros darbuotojams, kuriems reikia apsaugoti telekomunikacijų sąsajas, duomenų linijas ar signalų grandines pramoninėje ar komercinėje aplinkoje. Jis tinka montuoti jungiamosiose dėžutėse arba ant DIN bėgio su adapteriu.

Pagrindinės savybės

• Apsaugo vieną dvilaidę porą (2 polius) duomenų ar signalų linijoms.
• Nominalioji įtampa 24 V DC, maksimali nuolatinė darbinė įtampa 28 V DC.
• Didelė iškrovos galia: nominalioji iškrovos srovė 1 kA vienai linijai (8/20 µs), bendra 2 kA; impulsinė srovė 0,5 kA vienai linijai (10/350 µs), bendra 1 kA.
• Žemas įtampos apsaugos lygis: ≤ 60 V tarp linijų ir tarp linijos ir PG esant nominaliajai iškrovos srovei.
• Platus darbinės temperatūros diapazonas nuo -40 °C iki +80 °C.
• Varžtiniai gnybtai patikimam prijungimui.
• Korpusas pagamintas iš UV atsparaus termoplastiko.
• Atitinka IEC 61643-21 / EN 61643-21.

Specifikacijos

• Produkto tipas: kombinuotasis viršįtampių ribotuvas (SPD)
• Paskirtis: telekomunikacijų sąsajos / duomenų linijos
• Apsaugomų porų skaičius: 1 (2 poliai)
• Nominalioji įtampa (Un): 24 V DC
• Maks. nuolatinė darbinė įtampa (Uc): 28 V DC
• Nominalioji iškrovos srovė (In) (8/20 µs) vienai linijai: 1 kA
• Bendra nominalioji iškrovos srovė (In) (8/20 µs): 2 kA
• Impulsinė srovė (Iimp) (10/350 µs) vienai linijai: 0,5 kA
• Bendra impulsinė srovė (Iimp) (10/350 µs): 1 kA
• Įtampos apsaugos lygis (Up) tarp linijų esant In: ≤ 60 V
• Įtampos apsaugos lygis (Up) tarp linijos ir PG esant In: ≤ 60 V
• Ribinis dažnis (fG) (50 Ω): > 10 MHz
• Darbinės temperatūros diapazonas: nuo -40 °C iki +80 °C
• Prijungimo tipas: varžtiniai gnybtai
• Montavimo tipas: jungiamoji dėžutė / DIN bėgis (su adapteriu)
• Korpuso medžiaga: termoplastikas, atsparus UV
• Apsaugos klasė: IP65 (sumontavus tinkamame korpuse)
• Atitiktis standartams: IEC 61643-21 / EN 61643-21

Naudojimo patarimai

Kad apsauga būtų veiksminga, įrenginį montuokite kuo arčiau saugomos įrangos. Užtikrinkite tinkamą įžeminimą ir laikykitės gamintojo montavimo instrukcijų. Jei naudojate lauke, sumontuokite tinkamame korpuse, kad būtų pasiekta nurodyta IP klasė.

Patarimas: prieš montuodami visada patikrinkite, ar linijos įtampa neviršija 28 V DC, ir įsitikinkite, kad varžtiniai gnybtai tvirtai priveržti – taip užtikrinsite ilgaamžę ir patikimą apsaugą.
