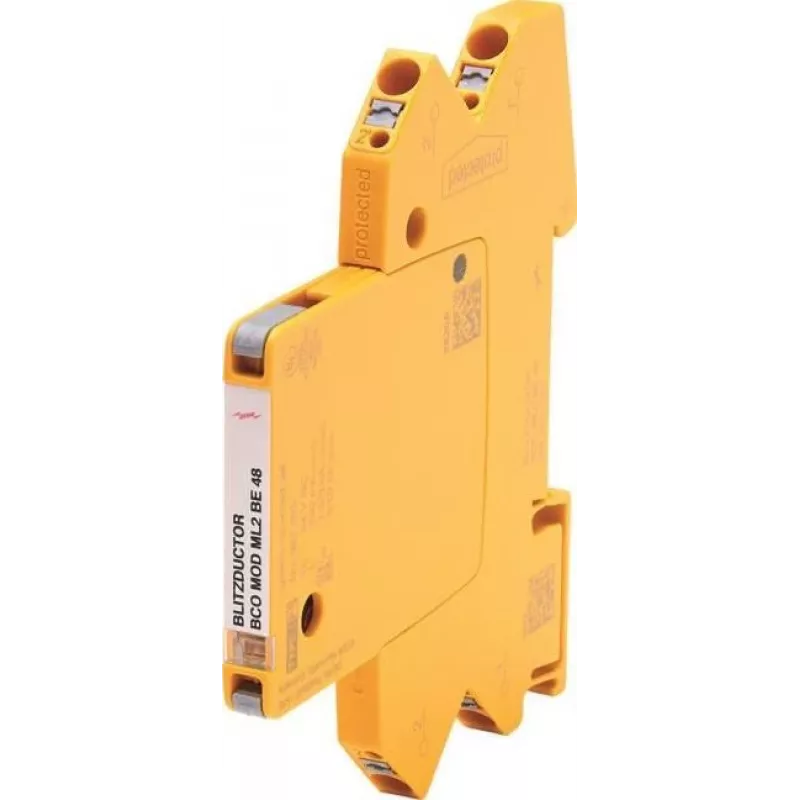

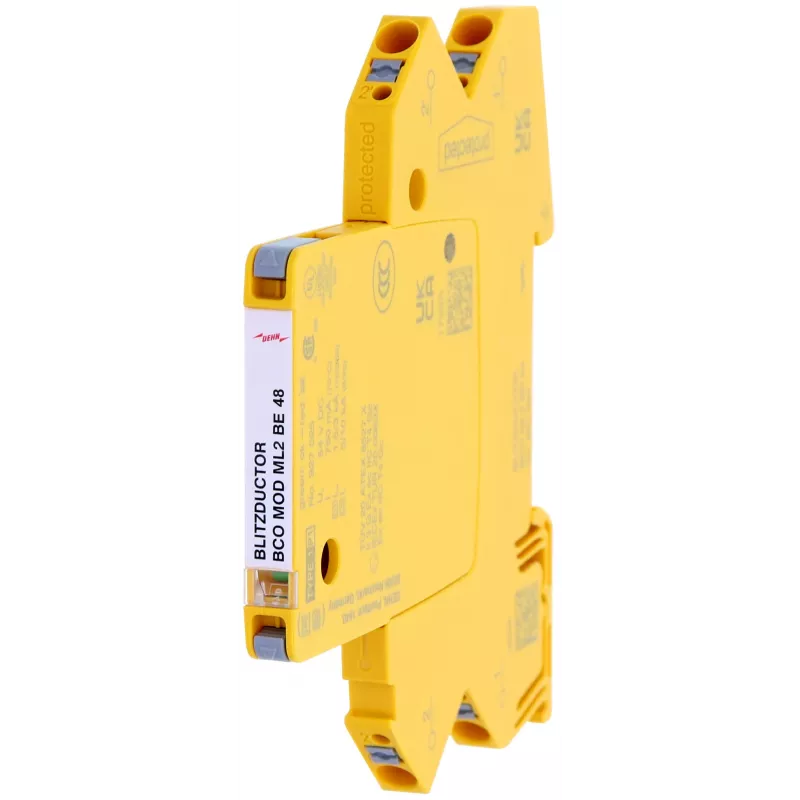

DEHN 927225 BCO ML2 BE 48 modulinis kombinuotasis viršįtampių ribotuvas 2 vieniniams laidininkams

Kai žaibas ar įtampos šuoliai grasina jūsų matavimo ir valdymo sistemoms, DEHN BCO ML2 BE 48 modulinis kombinuotasis viršįtampių ribotuvas tampa patikimu skydo sargu. Jis skirtas apsaugoti dvi signalines linijas (vieną porą) nuo pavojingų viršįtampių, išsaugant signalo kokybę net ir sudėtingomis sąlygomis.

Kodėl verta rinktis

• Apsaugo 2 laidininkus (1 porą) matavimo ir valdymo grandinėse
• Nominali įtampa 48 V DC, maksimali nuolatinė darbinė įtampa 53 V DC
• Didelis iškrovos pajėgumas: 10 kA (8/20 µs) nominalus, 2,5 kA (10/350 µs) impulsinis vienai linijai
• Žemi apsaugos lygiai: ≤250 V tarp linijų, ≤600 V tarp linijos ir PE
• Plati dažnių juosta: ribinis dažnis 10 MHz, įterpimo nuostoliai ≤0,3 dB esant 10 MHz
• Maža talpa ≤100 pF, tinka aukšto dažnio signalams
• Tvirtas IP65 korpusas, atsparus UV termoplastikas, skirtas atšiaurioms aplinkoms
• Darbinė temperatūra nuo -40 °C iki +80 °C

Kaip naudoti

Montuojamas ant paviršiaus varžtinėmis jungtimis, BCO ML2 BE 48 lengvai integruojamas į valdymo spintas ar lauko korpusus. IP65 apsaugos klasė leidžia įrengti dulkėtose ar drėgnose vietose be papildomos apsaugos. Dėl mažos talpos ir aukšto ribinio dažnio net greiti analoginiai signalai ar skaitmeniniai duomenų srautai praeina be iškraipymų, o galingas viršįtampių slopinimas saugo jautrią elektroniką nuo žaibo sukeltų trumpalaikių viršįtampių.

Techninės specifikacijos

• Produkto tipas: Modulinis kombinuotasis viršįtampių ribotuvas
• Paskirtis: Matavimo ir valdymo sistemos, analoginiai/skaitmeniniai sąsajos
• Laidininkų skaičius: 2 (1 pora)
• Nominali įtampa (Un): 48 V DC
• Maksimali nuolatinė darbinė įtampa (Uc): 53 V DC
• Nominali iškrovos srovė (In): 10 kA (8/20 µs)
• Impulsinė iškrovos srovė (Iimp): 2,5 kA (10/350 µs) vienai linijai
• Apsaugos lygis (Up) tarp linijų: ≤250 V
• Apsaugos lygis (Up) tarp linijos ir PE: ≤600 V
• Ribinis dažnis (fg): 10 MHz (esant 100 Ω)
• Įterpimo nuostoliai (aE): ≤0,3 dB (esant 10 MHz)
• Talpa (C) tarp linijų: ≤100 pF
• Talpa (C) tarp linijos ir PE: ≤100 pF
• Jungties tipas: Varžtinės jungtys
• Montavimo tipas: Paviršinis montavimas (sieninis)
• Korpuso medžiaga: Termoplastikas, atsparus UV
• Darbinė temperatūra: -40 °C iki +80 °C
• Apsaugos laipsnis: IP65

Pastaba

DEHN BCO ML2 BE 48 užtikrina patikimą viršįtampių apsaugą kritinėms signalinėms linijoms, neprarandant signalo kokybės – būtinas komponentas pramoninės automatizacijos ir procesų valdymo sprendimuose.
