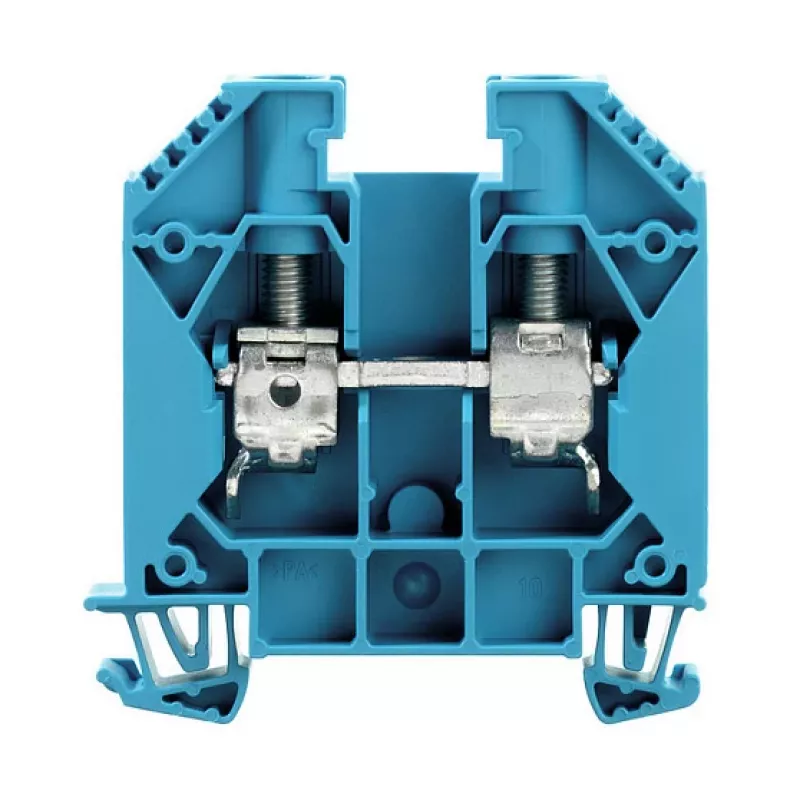

Weidmüller WDU 16 Blue Feed-Through Terminal Block 60x11.9x63mm

Jūsų valdymo spintoje kiekvienas centimetras brangus, o patikimumas – dar brangesnis. Šis mėlynas Weidmüller WDU 16 praėjimo gnybtas yra būtent tai, ko reikia tvirtiems ir ilgaamžiams elektros jungimams. Jis sukurtas taip, kad atlaikytų net pačias sudėtingiausias sąlygas – nuo -50 °C iki +120 °C, todėl puikiai tiks tiek šildomose patalpose, tiek lauko įrenginiuose.

Kuo jis jums naudingas?

Varžtinis sujungimas užtikrina tvirtą ir nereikalaujantį priežiūros kontaktą, kuris neišsikrapštys net esant vibracijai. Gnybtas talpina iki 25 mm² laidą (su antgaliu) ir leidžia perduoti iki 76 A srovę – tai rimtas pajėgumas jūsų pramoniniams ar komerciniams projektams. O mėlyna spalva padeda greitai identifikuoti nulį ar kitą funkciją.

Kam jis skirtas?

• Pramoniniams valdymo skydams ir skirstomiesiems spintoms
• Energijos paskirstymo sistemoms
• Geležinkelio ir laivybos įrangai
• Automatizavimo ir procesų valdymo sistemoms

Pagrindiniai parametrai

• Jungimo būdas: varžtinis
• Vardinis skerspjūvis: 16 mm²
• Maks. laido skerspjūvis (lankstus su antgaliu): 25 mm²
• Vardinė įtampa (IEC): 1000 V
• Vardinė srovė (IEC): 76 A
• Jungčių skaičius: 2
• Potencialų skaičius: 1
• Tvirtinimas: ant DIN bėgelio TS 35
• Spalva: mėlyna
• Izoliacinė medžiaga: Wemid (savaime gesinanti, degumo klasė V-0)
• Darbinė temperatūra: nuo -50 °C iki +120 °C
• Nuėmimo ilgis: 18 mm
• Varžto dydis: M5
• Prispaudimo momentas: 2,5–3 Nm
• Taršos laipsnis: 3
• Viršįtampio kategorija: III
• Sertifikatai: IEC 60947-7-1, UL, CSA, ATEX, GL, DNV, LR, RINA, ABS, BV

Kaip naudoti?

Tiesiog užmaukite ant DIN bėgelio, nuimkite laidą 18 mm, įkiškite (jei reikia, su antgaliu) ir priveržkite M5 varžtą 2,5–3 Nm sukimo momentu. Viskas – jungimas paruoštas.

Patarimas: naudokite su tinkamais antgaliais ir momentiniu veržliarakčiu, kad užtikrintumėte optimalų kontaktą. Šis gnybtas tinkamas naudoti sprogimo pavojingose zonose (ATEX sertifikatas).
