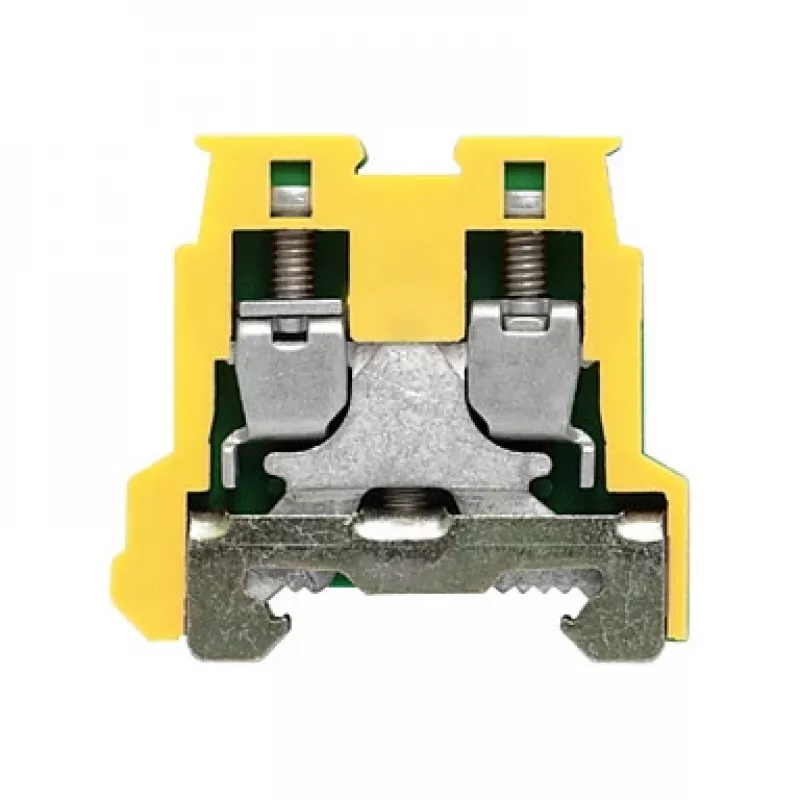

Weidmüller AKE 2.5 Apsauginis įžeminimo gnybtų blokas, žaliai/geltonas, 2,5 mm², varžtinis sujungimas

Nesvarbu, ar montuojate valdymo spintą, ar atnaujinate seną elektros instaliaciją – patikimas įžeminimas yra saugumo pagrindas. Weidmüller AKE 2.5 apsauginis įžeminimo gnybtų blokas sukurtas taip, kad jūsų sistemos būtų ne tik saugios, bet ir ilgaamžės. Jo žaliai geltona spalva iš karto signalizuoja, kad tai – apsauginis įžeminimo gnybtas, tad klaidų tikimybė montuojant sumažėja iki minimumo.

Privalumai

Šis gnybtų blokas pagamintas iš patvaraus Wemid (PA 66) izoliacinio plastiko, atsparaus aukštai temperatūrai (nuo -50 °C iki +120 °C) ir mechaniniams poveikiams. Varžtinis sujungimas užtikrina tvirtą ir patikimą laidų fiksaciją, o priveržimo momentas (0,4–0,8 Nm) garantuoja, kad kontaktas neatsilaisvins net ir veikiant vibracijai. Du jungimo taškai leidžia lengvai sujungti kelis laidus arba sukurti ištisinę įžeminimo grandinę. Kompaktiški matmenys taupo vietą ant DIN bėgio TS 35.

Kam tinka

• Pramoninėms valdymo spintoms ir skirstomiesiems skydams
• Pastatų automatikos sistemoms
• Energijos paskirstymo ir įžeminimo grandinėms
• Mašinų ir įrenginių gamybai

Pagrindinės specifikacijos

• Tipas: Apsauginis įžeminimo (PE) gnybtų blokas
• Sujungimo būdas: Varžtinis
• Vardinis skerspjūvis: 2,5 mm²
• Kieto laido skerspjūvis: 0,5–4 mm² (AWG 20–12)
• Lankstaus laido skerspjūvis: 0,5–2,5 mm² (AWG 20–14)
• Tvirtinimas: Ant DIN bėgio TS 35
• Spalva: Žalia/geltona
• Jungčių skaičius: 2
• Izoliacinė medžiaga: Wemid (PA 66)
• Darbinė temperatūra: nuo -50 °C iki +120 °C
• Nuėmimo ilgis: 10 mm
• Atsuktuvo dydis: 0,6 x 3,5 mm
• Priveržimo momentas: 0,4–0,8 Nm
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Taršos laipsnis: 3
• Patvirtinimai: cULus, VDE, EAC, KEMA-KEUR
• Potencialų skaičius: 1 (Įžeminimas)
• Aukštis ant TS 35x7,5 DIN bėgio: 47 mm

Patarimai

Geriausiems rezultatams naudokite tinkamą atsuktuvą (0,6 x 3,5 mm) ir laikykitės nurodyto priveržimo momento. Šis gnybtų blokas idealiai tinka patikimam įžeminimui užtikrinti – tiesiog įstatykite laidą, priveržkite varžtą ir mėgaukitės ramybe. Visada laikykitės vietinių elektros instaliacijos taisyklių ir standartų.
