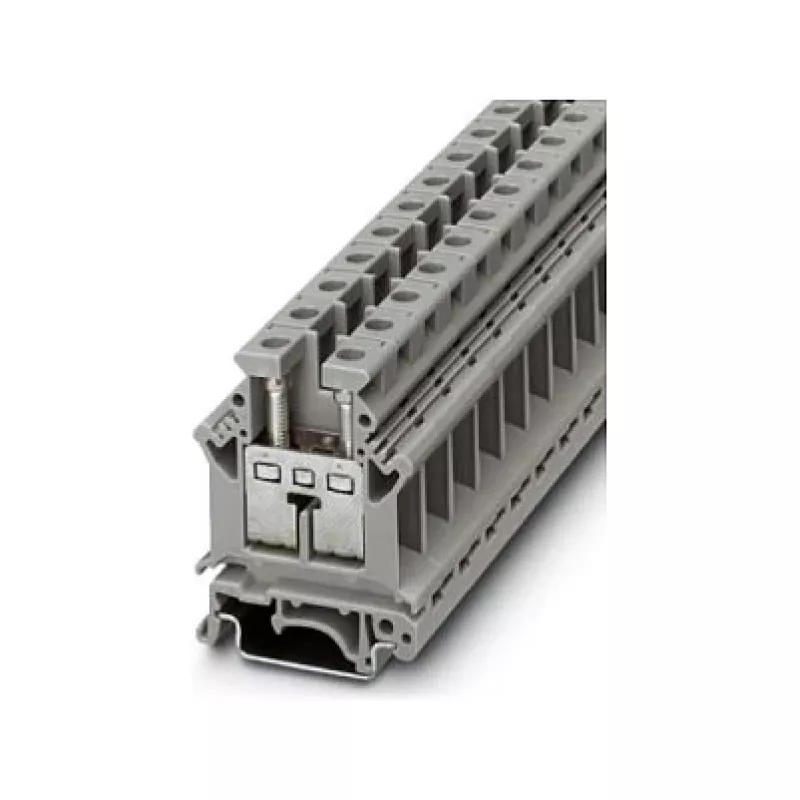

Phoenix 3006043 UK 16 N prailginimo gnybtų blokas, varžtinis sujungimas, 16 mm², 1000 V, 76 A, pilkas

Elektrikams, skydų gamintojams ir priežiūros specialistams, kurie vertina patikimumą ir saugumą, šis Phoenix 3006043 UK 16 N prailginimo gnybtų blokas yra tikras darbinis arkliukas. Jis užtikrina tvirtą ir stabilų laidų sujungimą net ir esant vibracijai, todėl nereikės jaudintis dėl atsilaisvinusių kontaktų, galinčių sukelti gedimus ar net gaisrą. Kompaktiškas dizainas leidžia jį lengvai montuoti ant standartinių DIN bėgių, o tai idealiai tinka tankiam laidų išdėstymui pramoninėse valdymo spintose, maitinimo šaltiniuose ir pastatų automatikoje.

Kam jis skirtas

Šis gnybtų blokas sukurtas elektros inžinieriams, skydų gamintojams ir techninės priežiūros darbuotojams, kuriems reikia patikimo sujungimo taško galios ir valdymo grandinėse. Jis tinka įrenginiams iki 1000 V ir 76 A, todėl puikiai tinka daugeliui pramoninių ir komercinių įrenginių. Nesvarbu, ar jungiate variklio valdymo centrą, ar apšvietimo skirstomąją skydą, šis blokas užtikrins saugų ir ilgaamžį sujungimą.

Pagrindiniai privalumai

• Varžtinis sujungimas su M5 sriegiu ir 2,5–3 Nm priveržimo momentu užtikrina tvirtą kontaktą
• Platus laidų diapazonas: 0,5–25 mm² viengysliams, 0,5–16 mm² lankstiems, 20–4 AWG
• Aukšta srovės galia: 76 A (IEC), tinka galios paskirstymui
• Vardinė įtampa 1000 V, impulsinė įtampa 8 kV, taršos laipsnis 3
• Liepsną stabdantis PA korpusas (UL 94 V0) padidina priešgaisrinę saugą
• Montuojamas ant NS 35/7,5 arba NS 35/15 DIN bėgių, kad būtų greita instaliacija
• Darbinė temperatūra nuo -60 °C iki 105 °C, tinka atšiaurioms aplinkoms
• Atitinka IEC, UL, CSA, VDE, EAC ir cULus Recognized standartus

Specifikacijos

• Gaminio tipas: prailginimo gnybtų blokas
• Sujungimo būdas: varžtinis
• Pozicijų skaičius: 1
• Vardinis skerspjūvis: 16 mm²
• Spalva: pilka
• Izoliacinė medžiaga: PA (poliamidas)
• Montavimas: DIN bėgis NS 35/7,5, NS 35/15
• Vardinė įtampa (IEC): 1000 V
• Vardinė srovė (IEC): 76 A
• Impulsinė įtampa: 8 kV
• Taršos laipsnis: 3
• Viengyslių laidų skerspjūvis: 0,5–25 mm²
• Lanksčių laidų skerspjūvis: 0,5–16 mm²
• AWG skerspjūvis: 20–4
• Nuėmimo ilgis: 12 mm
• Sriegis: M5
• Priveržimo momentas: 2,5–3 Nm
• Degumo klasė (UL 94): V0
• Darbinė temperatūra: -60 °C iki 105 °C
• Standartai/patvirtinimai: IEC, UL, CSA, VDE, EAC, cULus Recognized

Patarimai

Kad sujungimas būtų patikimas, visada nuimkite laidus iki nurodyto 12 mm ilgio ir priveržkite varžtą rekomenduojamu momentu. Šis gnybtų blokas puikiai tinka valdymo skydams, skirstomiesiems skydams ir mechanizmams, kur erdvė ribota, bet našumas negali būti pažeistas.
