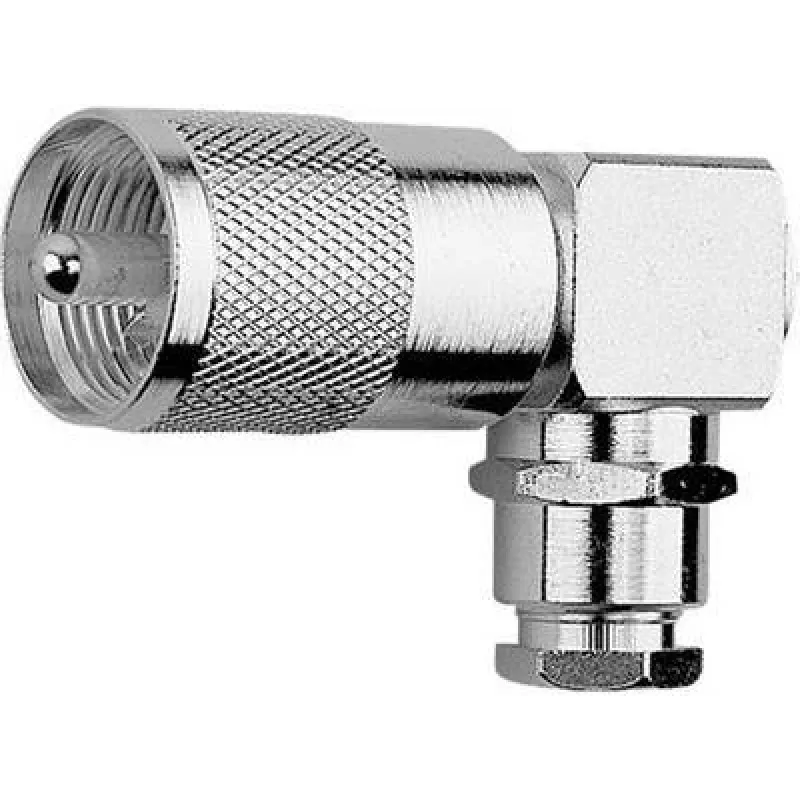

Telegärtner UHF stačiakampė kištukinė jungtis RG-58C/U, RG-223/U, RG-141 A/U, RG-142 B/U kabeliams (J01040B1201)

Kai reikia patikimo koaksialinio ryšio iki 300 MHz dažnių ruože, ši Telegärtner UHF stačiakampė kištukinė jungtis užtikrina stabilų signalą net ir sunkiai pasiekiamose vietose. Jos stačiakampė konstrukcija leidžia kabelį nukreipti ten, kur tiesi jungtis netilptų – idealiai tinka antenų sistemoms, bandymų įrangai ar komunikacijos įrenginiams.

Privalumai

Stačiakampė forma sutaupo vietos ir apsaugo kabelį nuo per didelio lenkimo. Nikeliuotas žalvarinis korpusas atsparus korozijai, o auksu padengtas centrinis kontaktas užtikrina mažą kontaktinę varžą ir puikų signalo vientisumą. PTFE izoliatorius atlaiko aukštą temperatūrą ir išlaiko stabilias elektrines savybes.

Kam tinka

• Koaksialinių kabelių mazgams RF taikymuose
• Antenų prijungimui ir testavimo įrangai
• Pramoninėms ir ryšių sistemoms, kuriose reikalingos patikimos UHF jungtys

Pagrindinės specifikacijos

• Jungčių serija: UHF
• Jungties tipas: kištukas (vyriškas), stačiakampis
• Impedansas: 50 Ohm
• Dažnių ruožas: DC–300 MHz
• Įtampos vertė: 500 V RMS
• Darbinė temperatūra: -40°C iki +85°C
• Korpuso medžiaga: žalvaris, nikeliuotas
• Kontakto medžiaga: žalvaris, auksuotas
• Izoliatorius: PTFE
• Jungimo būdas: užspaudimas (išorinis), litavimas (centrinis)
• Suderinami kabeliai: RG-58C/U, RG-223/U, RG-141 A/U, RG-142 B/U

Kaip naudoti

Nuimkite kabelio izoliaciją pagal gamintojo instrukcijas, užspauskite išorinį laidininką specialiu įrankiu, o centrinį laidininką lituokite. Taip užtikrinsite patikimą ir ilgaamžę jungtį.

Patarimas: naudokite tinkamą užspaudimo įrankį ir laikykitės gamintojo nurodytų kabelio nuėmimo matmenų – tai garantuos stabilų signalą ir ilgą jungties tarnavimo laiką.
