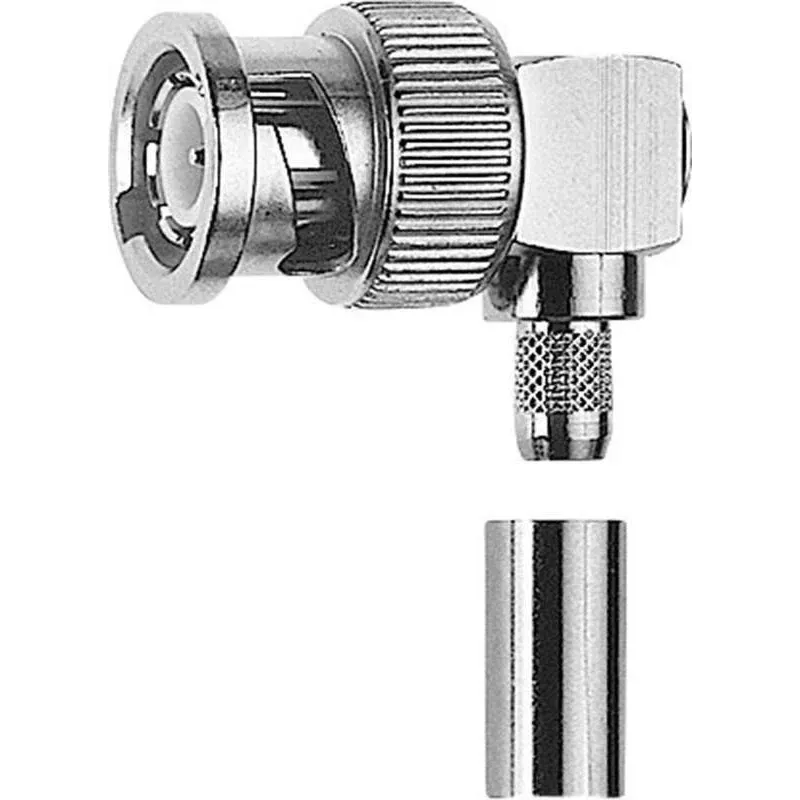

TELEGÄRTNER BNC 90° kampinis crimp/lituojamas kištukas 50 omų, skirtas RG-174/RG-188/RG-316 (J01000A0033)

Šis TELEGÄRTNER J01000A0033 BNC kištukas – praktiškas pasirinkimas tiems, kurie dirba su siauromis vietomis, kur tiesus jungtis užimtų per daug erdvės ar trukdytų gretimiems portams. 90° kampo konstrukcija leidžia kabelį nukreipti lygiagrečiai skydeliui, todėl jis puikiai tinka tankiose patch laukuose, instrumentų ir RF testavimo sistemose su plonais koaksialiniais kabeliais. Jungtis palaiko tiek crimp, tiek litavimo metodą, suteikdama montuotojui lankstumo pagal turimus įrankius ir kabelio tipą.

Kodėl verta rinktis

• 90° kampo BNC kištukas su 50 omų varža
• Suderinamas su RG-174, RG-188A/U ir RG-316/U kabeliais
• Dvigubas prijungimas: crimp arba lituojamas centrinis kontaktas
• Auksu padengtas centrinis kontaktas užtikrina patikimą signalo perdavimą
• Nikeliuotas žalvarinis korpusas – ilgaamžiškumas ir atsparumas korozijai
• PTFE izoliacija atlaiko platų temperatūrų diapazoną

Kasdienis naudojimas

Ši jungtis skirta RF taikymams iki 4 GHz: vaizdo, testavimo įrangai ir mažos galios RF linijoms. Dėl kampinės formos sumažėja kabelio lenkimo spindulys ir įtempimas, todėl prailgėja mazgo tarnavimo laikas kompaktiškuose korpusuose. Crimp/litavimo galimybė leidžia jungti tiek lauko, tiek stendo sąlygomis, o auksu padengtas kontaktas išlaiko mažą kontaktinę varžą net po daugybės sujungimų.

Techninės specifikacijos

• Jungties tipas: BNC kištukas, vyriškas
• Jungties stilius: 90° kampinis
• Varža: 50 omų
• Prijungimo būdas: crimp / litavimas
• Kabelių grupė: G08 (RG-174, RG-188A/U, RG-316/U)
• Kontakto danga: auksas
• Korpuso medžiaga: žalvaris, nikeliuotas
• Izoliacijos medžiaga: PTFE
• Dažnių diapazonas: nuo DC iki 4 GHz
• Įtampos vertė: 500 V RMS
• Izoliacijos varža: ≥ 5 GΩ
• Ilgaamžiškumas: ≥ 500 sujungimų ciklų
• Darbinė temperatūra: nuo -55°C iki +155°C

Pastaba

TELEGÄRTNER precizinis apdirbimas ir kokybiškos medžiagos daro šią jungtį patikimu komponentu profesionaliuose RF mazguose.
