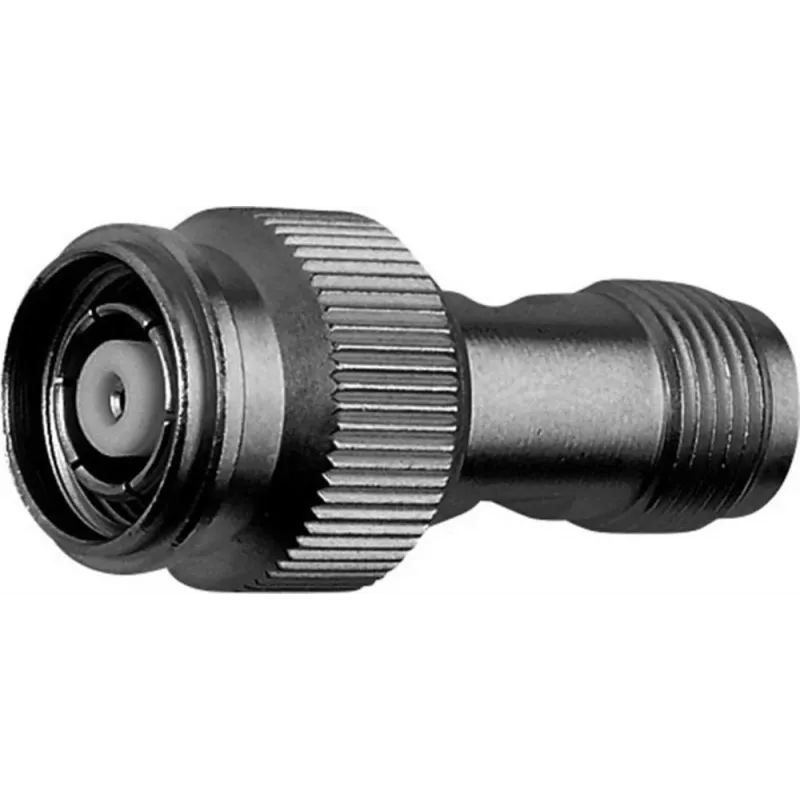

Telegärtner TNC moteriška į TNC atvirkštinės poliškumo vyriška koaksialinė adapteris, 50 omų, nikeliuotas žalvaris, auksinis centrinis kontaktas J01014R0001

50 omų varža ir dažnių diapazonas nuo DC iki 11 GHz – štai ką šis Telegärtner adapteris išlaiko stabiliai net aukštuose dažniuose. Jis sujungia standartinę TNC moterišką jungtį su TNC atvirkštinės poliškumo vyriška jungtimi, todėl tinka bevielio ryšio sistemoms, kuriose reikia pakeisti poliškumą.

Kodėl verta rinktis

• Jungtis A: TNC moteriška (lizdas)
• Jungtis B: TNC atvirkštinės poliškumo vyriška (kištukas)
• Varža: 50 omų
• Dažnių diapazonas: nuo DC iki 11 GHz
• Nikeliuotas žalvarinis korpusas, auksuotas centrinis kontaktas

Kasdienis naudojimas

Tiesus korpusas ir standartinės TNC jungtys leidžia greitai sujungti įrenginius tiesiog linijoje. PTFE izoliacija ir auksuoti kontaktai užtikrina stabilų signalo perdavimą, o nikeliuotas žalvarinis korpusas – mechaninį ilgaamžiškumą. Adapteris atlaiko nuo -55°C iki +155°C temperatūrą ir ≥ 500 sujungimo ciklų, tad tarnaus ilgai net intensyviai naudojant.

Techninės specifikacijos

• Jungties A tipas: TNC
• Jungties A lytis: moteriška (lizdas)
• Jungties B tipas: TNC
• Jungties B lytis: atvirkštinės poliškumo vyriška (kištukas)
• Adapterio konfigūracija: tiesus
• Varža: 50 omų
• Dažnių diapazonas: nuo DC iki 11 GHz
• Korpuso medžiaga: žalvaris
• Korpuso danga: nikelis
• Centrinio kontakto medžiaga: žalvaris
• Centrinio kontakto danga: auksas
• Izoliacijos medžiaga: PTFE
• Dielektrinė atsparumas įtampai: 1,5 kVeff (esant 50 Hz)
• Izoliacijos varža: ≥ 5 GΩ
• Kontakto varža (centrinis): ≤ 1,5 mΩ
• Kontakto varža (išorinis): ≤ 1,0 mΩ
• Darbinė temperatūra: nuo -55°C iki +155°C
• Sujungimo ciklai: ≥ 500

Kam tinka

Šis adapteris skirtas tiems, kurie dirba su RF įranga ir turi sujungti skirtingo poliškumo TNC jungtis. Atvirkštinės poliškumo TNC jungtys dažnai naudojamos bevielio ryšio sistemose, kad būtų išvengta atsitiktinio sujungimo su standartine TNC įranga.

Kaip naudoti

Tiesiog įsukite adapterį tarp dviejų TNC jungčių – vieną galą į moterišką, kitą į atvirkštinės poliškumo vyrišką. Dėl tiesios konstrukcijos jis lengvai telpa net ankštose vietose.

Patarimas: prieš jungdami patikrinkite, ar abiejų įrenginių TNC jungtys tikrai atvirkštinės poliškumo – taip išvengsite neteisingo sujungimo ir signalo praradimo.
