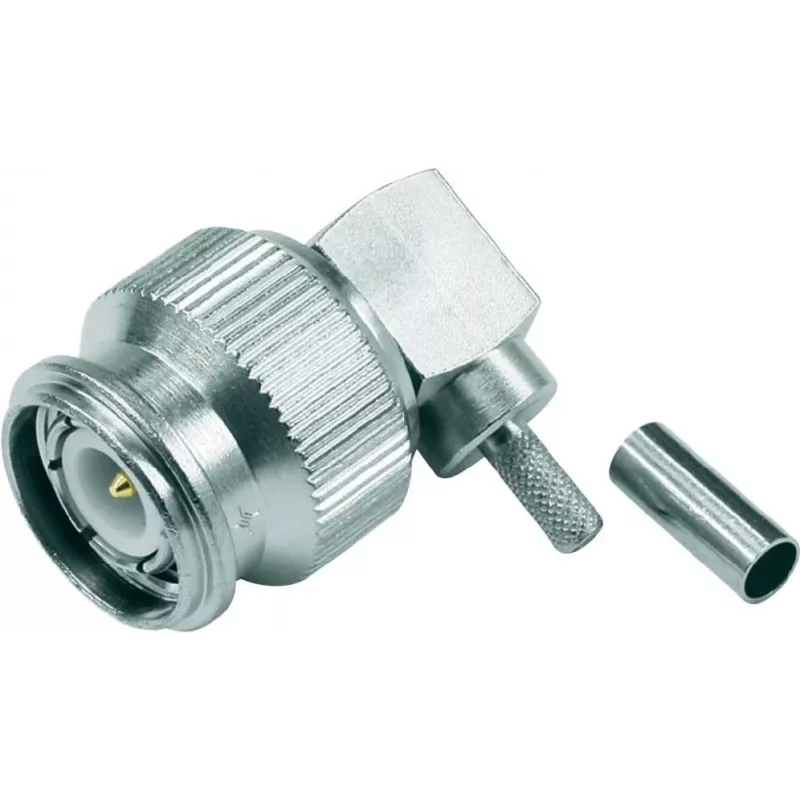

Telegärtner TNC stačiu kampu crimp jungtis 50 Ohm RG-316/U kabeliui, lituojama/crimpinama, nikeliuotas žalvaris J01010B0012

Kai reikia patikimo RF ryšio iki 6 GHz, o vietos – nedaug, ši Telegärtner TNC jungtis išsprendžia abi problemas vienu metu. Stačiu kampu sulenktas korpusas leidžia kabelį prijungti ten, kur tiesi jungtis netilptų, o nikeliuotas žalvaris atlaiko kasdienį naudojimą ir apsaugo nuo korozijos.

Kodėl verta rinktis

• Stačiu kampo konstrukcija – idealiai tinka ankštose vietose
• Auksu padengtas centrinis kontaktas užtikrina mažą kontaktinę varžą
• Nikeliuotas žalvaris – tvirtas ir atsparus korozijai
• Suderinama su RG-316/U ir kitais G07 grupės kabeliais
• Dažnių diapazonas iki 6 GHz

Techninė informacija

• Jungties tipas: TNC male (kištukas)
• Impedansas: 50 Ohm
• Montavimas: prie kabelio
• Išorinio laidininko prijungimas: crimp
• Centrinio laidininko prijungimas: lituoti / crimp
• Suderinamas kabelis: RG-316/U (G07 grupė)
• Korpuso medžiaga: žalvaris, nikeliuotas
• Centrinio kontakto medžiaga: žalvaris, auksuotas
• Izoliacija: PTFE
• Sujungimo mechanizmas: srieginis
• Dažnių diapazonas: DC–6 GHz
• Įtampa: 500 V (rms)
• Darbinė temperatūra: -55°C iki +155°C
• Pakuotė: 1 vnt.

Kam tinka

Ši jungtis skirta tiems, kurie patys konstruoja ar remontuoja RF įrangą: antenų sistemas, ryšio modulius, matavimo prietaisus. Ji puikiai tinka, kai reikia patikimo ir ilgaamžio sprendimo, o kabelis – plonas ir lankstus (RG-316/U).

Kaip naudoti

Nuimkite kabelio izoliaciją, užmaukite crimp įvorę, tada centrinį laidininką prilituokite arba įspauskite, o išorinį – suspauskite crimp įrankiu. Srieginis sujungimas užtikrina atsparumą vibracijai, todėl jungtis ilgai išlieka tvirta net ir judančiose sistemose.

Patarimas: prieš lituodami ar crimpindami įsitikinkite, kad kabelio skersmuo tiksliai atitinka RG-316/U. Naudokite tinkamo dydžio crimp įrankį – taip užtikrinsite patikimą elektros kontaktą ir išvengsite signalo nuostolių.
