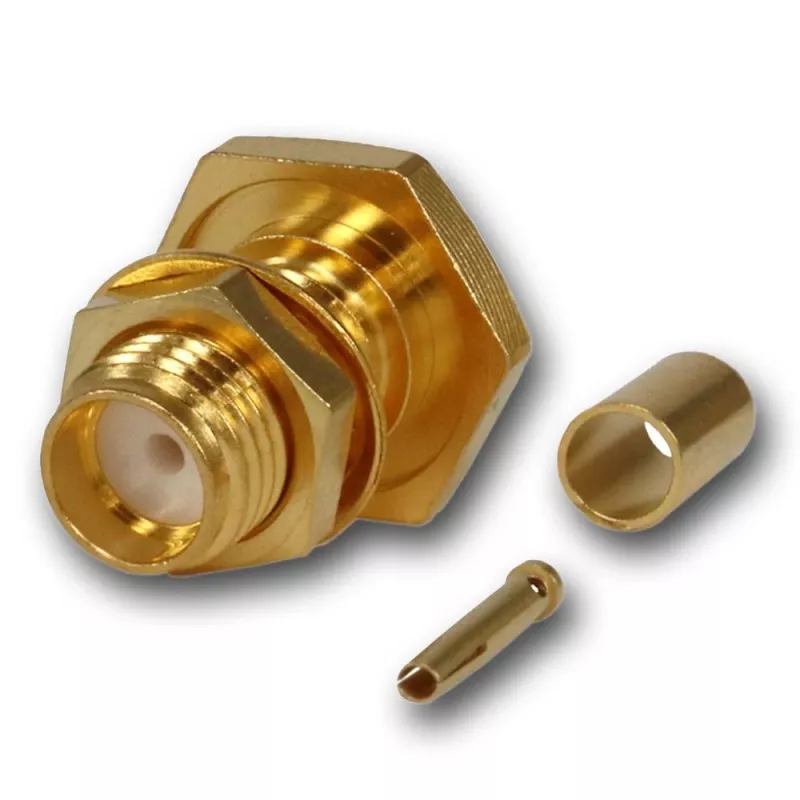

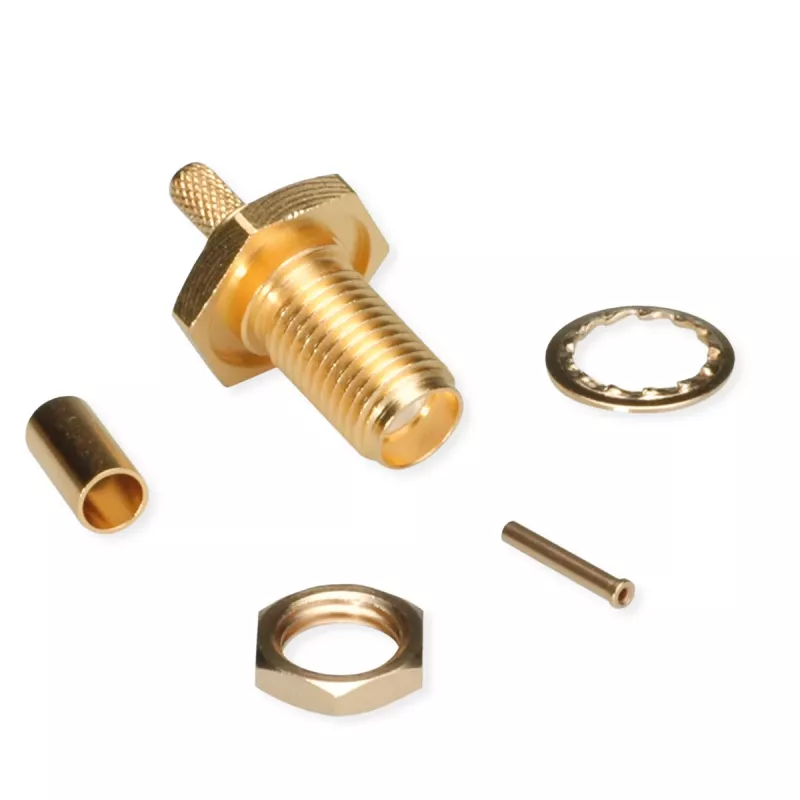

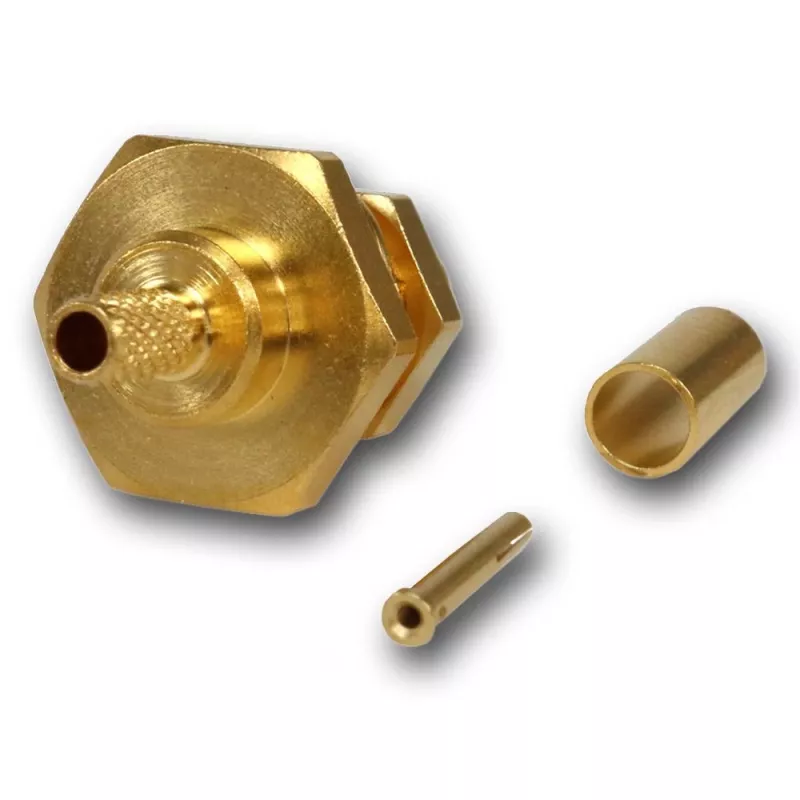

Telegärtner SMA moteriškoji crimp įmontuojama jungtis RG-316/U kabeliui, auksuota, 50 omų, DC-6 GHz J01151A0001Z

Auksuotas korpusas ir centrinis kontaktas – tai, ką pastebėsite pirmiausia. Telegärtner SMA moteriškoji crimp įmontuojama jungtis ne tik atrodo solidžiai, bet ir užtikrina mažą kontaktinę varžą bei patikimą veikimą iki 6 GHz. Skirtingai nuo įprastų nikeliuotų jungčių, aukso danga atsparesnė korozijai ir išlaiko stabilų sujungimą net po 500 sujungimo ciklų.

Kodėl verta rinktis

• Tikslus crimp sujungimas, tinkantis RG-316/U ir suderinamiems kabeliams (RG-174/U, RG-188/U, LMR-100, ENVIROFLEX 316 D)
• Auksuotas žalvarinis korpusas ir centrinis kontaktas – mažesni nuostoliai, ilgaamžiškumas
• 50 omų varža, VSWR ≤ 1,25 nuo DC iki 6 GHz
• PTFE izoliatorius, atlaikantis nuo -65 °C iki +165 °C temperatūrą
• Įmontuojama į skydą (bulkhead) konstrukcija su moterišku (jack) kontaktu

Kasdienis naudojimas

Ši jungtis skirta montuoti į prietaiso skydą – taip sukuriama patikima RF sąsaja koaksialiniams kabeliams matavimo prietaisuose, ryšių įrangoje ar bandymų stenduose. Crimp sujungimas užtikrina stabilų kontaktą be litavimo, o auksavimas išsaugo signalo kokybę net ir sudėtingomis sąlygomis.

Techninės specifikacijos

• Jungties tipas: SMA
• Lytis: moteriška (jack)
• Montavimas: į skydą (bulkhead / panel mount)
• Sujungimo būdas: crimp
• Kabelių grupė: G07
• Suderinami kabeliai: RG-174/U, RG-188/U, RG-316/U, LMR-100, ENVIROFLEX 316 D
• Varža: 50 omų
• Dažnių diapazonas: DC – 6 GHz
• VSWR: ≤ 1,25
• Korpuso danga: auksas
• Kontakto danga: auksas
• Korpuso medžiaga: žalvaris
• Izoliatoriaus medžiaga: PTFE
• Centrinio kontakto medžiaga: žalvaris
• Dielektrinė atsparuma įtampa: 1000 Veff
• Izoliacijos varža: ≥ 5 GΩ
• Kontaktinė varža (centrinė): ≤ 3 mΩ
• Kontaktinė varža (išorinė): ≤ 2 mΩ
• Darbinė temperatūra: -65 °C iki +165 °C
• Sujungimo ciklai: ≥ 500

Pabaigai

Telegärtner preciziška gamyba garantuoja stabilų veikimą, todėl ši jungtis – patikimas pasirinkimas profesionaliam RF darbui.
