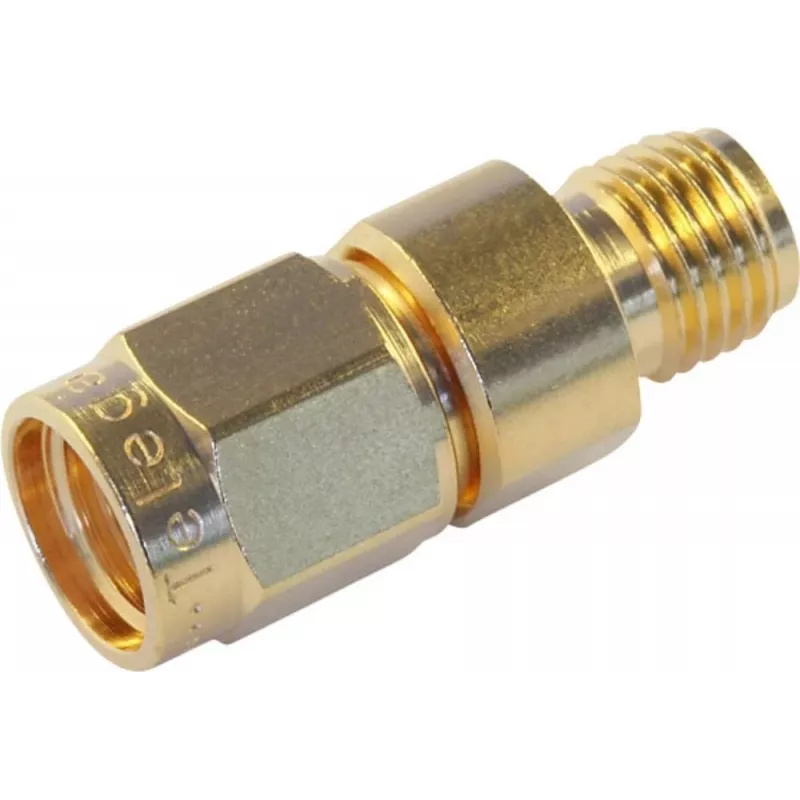

Telegärtner SMA lizdas į SMA atvirkštinį kištuką adapteris, 50 omų, DC-6 GHz, paauksuotas žalvaris J01155R0095

Kai reikia sujungti įprastą SMA lizdą su RP-SMA (atvirkštinės poliarizacijos) kištuku, dažnai tenka ieškoti patikimo adapterio. Telegärtner J01155R0095 išsprendžia šią problemą – tai preciziškai pagamintas koaksialinis adapteris, kuris užtikrina stabilų signalą nuo nuolatinės srovės iki 6 GHz.

Kodėl verta rinktis

• Suderina SMA lizdą (moterišką) su SMA atvirkštiniu kištuku (vyrišku) – idealiai tinka, kai reikia prijungti RP-SMA įrenginį prie standartinės SMA sistemos.
• 50 omų varža ir DC–6 GHz dažnių diapazonas – tinka įvairiems RF signalams, nuo antenų iki laboratorinių matavimų.
• Auksuotas žalvaris ir berilio vario centrinis kontaktas – maži nuostoliai ir ilgaamžiškumas.
• PTFE izoliatorius – stabilios elektrinės savybės net ir ekstremaliomis sąlygomis.
• Žema VSWR ≤1,25 – minimalūs atspindžiai visame dažnių ruože.

Kasdienis naudojimas

Adapteris turi srieginį sujungimą, kuris užtikrina tvirtą mechaninį kontaktą. Jis atlaiko bent 500 sujungimo ciklų, tad tinka dažnam prijungimui ir atjungimui. Darbinė temperatūra nuo -65 °C iki +165 °C leidžia naudoti tiek lauko antenų instaliacijose, tiek laboratorijose ar testavimo stenduose.

Techninės specifikacijos

• 1 jungtis: SMA lizdas (moteriška)
• 2 jungtis: SMA atvirkštinis kištukas (vyriška)
• Varža: 50 Ω
• Dažnių diapazonas: DC–6 GHz
• VSWR: ≤ 1,25
• Dielektrinė atsparumo įtampa: 750 Veff
• Izoliacijos varža: ≥ 5 GΩ
• Centrinio kontakto varža: ≤ 2,5 mΩ
• Išorinio kontakto varža: ≤ 2,5 mΩ
• Korpuso medžiaga: žalvaris, paauksuotas
• Centrinio kontakto medžiaga: žalvaris / berilio varis, paauksuotas
• Izoliatoriaus medžiaga: PTFE
• Darbinė temperatūra: -65 °C iki +165 °C
• Sujungimo ciklai: ≥ 500
• Sujungimo mechanizmas: srieginis

Patarimas

Norint išvengti signalo nuostolių, rekomenduojama adapterį sukti ranka, nestipriai, ir įsitikinti, kad srieginis sujungimas švarus. Laikant adapterį sausą ir apsaugotą nuo dulkių, prailginsite jo tarnavimo laiką.
