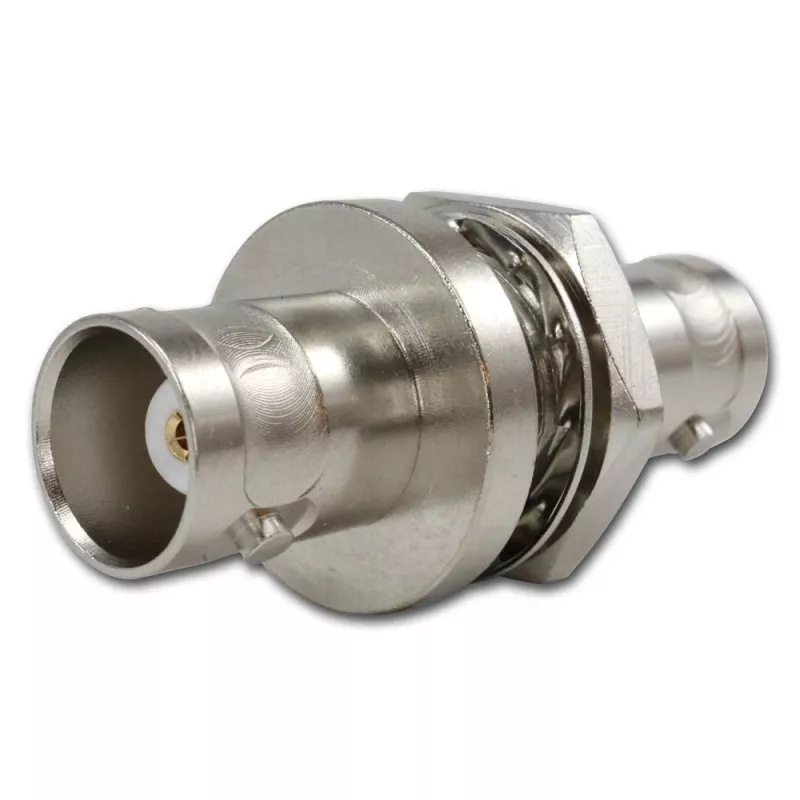

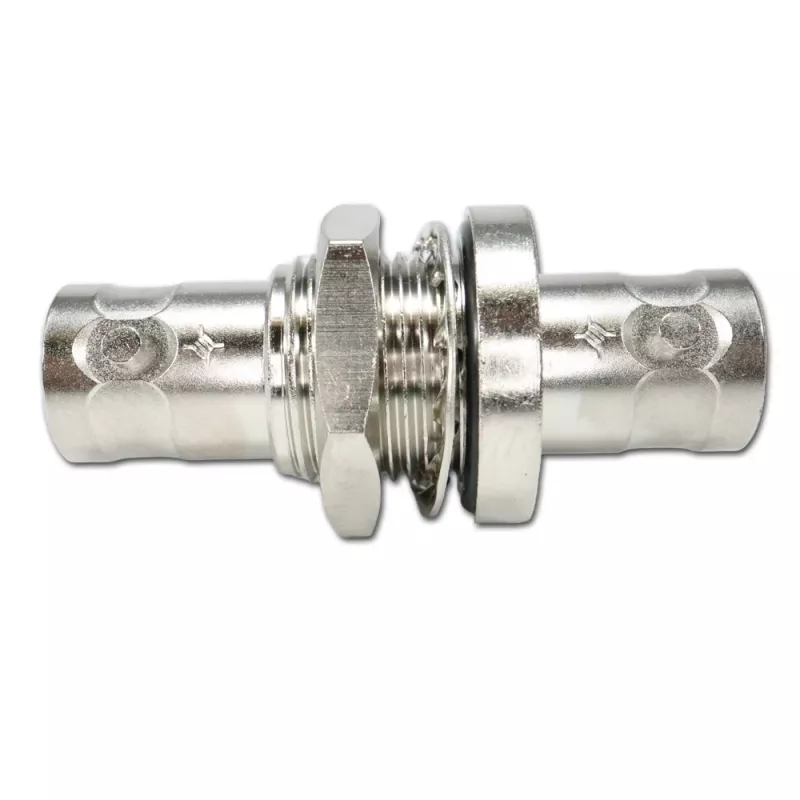

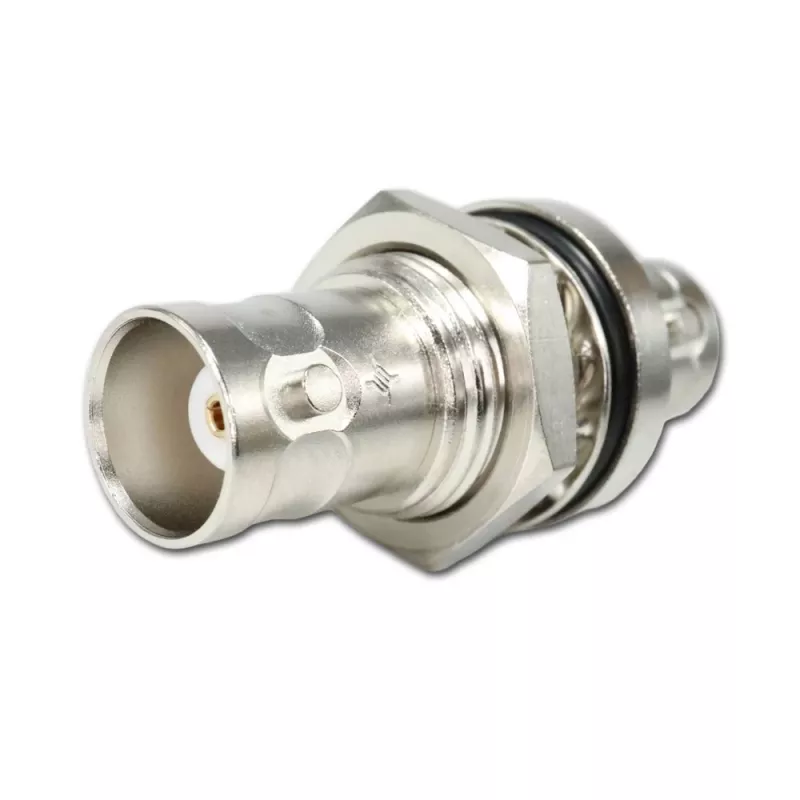

Telegärtner J01004A1233Z BNC kištukas – BNC lizdas adapteris, 75 omų, juodas

Jei namų kino ar palydovinės televizijos sistemoje reikia sujungti skirtingų tipų BNC jungtis, šis Telegärtner adapteris tampa paprastu ir patikimu sprendimu. Jis skirtas tiems, kurie vertina stabilų vaizdo ir radijo dažnių signalą kasdienėje įrangoje.

Kodėl verta rinktis

• 75 omų varža – tinkama vaizdo ir transliavimo signalams
• Dažnių diapazonas nuo DC iki 1 GHz
• Auksuoti centriniai ir išoriniai kontaktai užtikrina patikimą laidumą
• Juodo chromo danga padengtas žalvarinis korpusas atsparus korozijai
• PTFE izoliatorius išlaiko stabilumą nuo -55 °C iki +155 °C
• Atlaiko 1500 V RMS dielektrinę įtampą
• Izoliacijos varža ≥ 5 GΩ
• Centrinio kontakto varža ≤ 1,5 mΩ, išorinio ≤ 1 mΩ
• Skirta ≥ 500 sujungimų ciklams

Techninė informacija

• 1 jungtis: BNC kištukas (male)
• 2 jungtis: BNC lizdas (female)
• Adapterio konstrukcija: tiesi
• Varža: 75 Ω
• Dažnių diapazonas: DC–1 GHz
• Korpuso medžiaga: žalvaris, juodas chromas
• Kontaktų medžiaga: žalvaris, auksuotas
• Izoliatoriaus medžiaga: PTFE
• Dielektrinė atsparumo įtampa: 1500 V RMS
• Izoliacijos varža: ≥ 5 GΩ
• Centrinio kontakto varža: ≤ 1,5 mΩ
• Išorinio kontakto varža: ≤ 1 mΩ
• Sujungimų ciklai: ≥ 500
• Darbinė temperatūra: -55 °C iki +155 °C

Kaip naudoti

Adapteris jungiamas tiesiai tarp BNC kištuko ir BNC lizdo – jo nereikia papildomai tvirtinti. Dėl bayonet tipo fiksavimo mechanizmo jis greitai ir saugiai užsifiksuoja, o tiesi konstrukcija leidžia naudoti ankštose vietose. Tinka vaizdo stebėjimo kameroms, televizijos signalo skirstytuvams, oscilografams ar kitai RF įrangai, kur svarbi 75 omų varža.

Patarimas: prieš jungdami adapterį įsitikinkite, kad abiejų pusių BNC jungtys yra švarios ir sausos – taip išlaikysite mažą kontakto varžą ir ilgesnį tarnavimo laiką.
