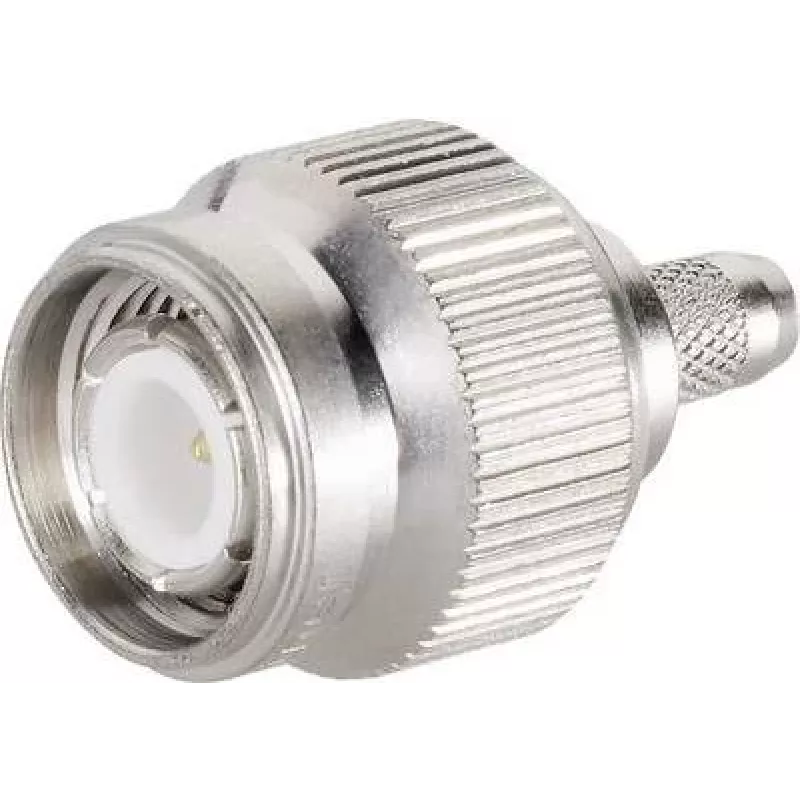

Telegärtner TNC crimp plug (vyriškas) RG-223/U kabeliui, 50 omų, Professional G5 J01010A2256

Kai reikia nepriekaištingo signalo iki 11 GHz, šis Telegärtner TNC crimp plug (vyriškas) jungtis užtikrina stabilų ryšį su RG-223/U kabeliu. Profesionalios G5 serijos jungtis su auksuotais kontaktais ir nikeliuotu žalvariniu korpusu – tai patikimas pasirinkimas telekomunikacijų, testavimo ir pramonės įrangai.

Privalumai

• Puikus elektrinis našumas iki 11 GHz – tinka aukšto dažnio signalams.
• Auksuoti kontaktai užtikrina mažus nuostolius ir ilgaamžiškumą.
• Net 500 sujungimo ciklų – atlaiko dažną pajungimą ir atjungimą.
• PTFE izoliatorius – stabilus veikimas plačiame temperatūrų diapazone (-55 °C iki +155 °C).
• Atitinka RoHS reikalavimus – draugiška aplinkai.

Kam tinka

Ši jungtis skirta tiems, kurie dirba su RG-223/U kabeliu profesionaliose RF sistemose: telekomunikacijų technikams, testavimo laboratorijų inžinieriams, pramonės automatizavimo specialistams. Jei vertinate signalo kokybę ir ilgaamžiškumą, šis Telegärtner gaminys jus nudžiugins.

Pagrindinės specifikacijos

• Jungties tipas: TNC plug (vyriškas)
• Impedancija: 50 omų
• Kabelio grupė: RG-223/U
• Jungimas: crimp (išoriniam ir centriniam laidininkui)
• Korpusas: tiesus, nikeliuotas žalvaris
• Kontaktas: auksuotas žalvaris/berilio varis
• Izoliatorius: PTFE
• Dažnių diapazonas: DC iki 11 GHz
• VSWR: ≤ 1,3 @ 6 GHz
• Dielektrinė atsparuma įtampa: 1500 Veff
• Izoliacijos varža: ≥ 5 GΩ
• Darbinė temperatūra: -55 °C iki +155 °C
• Ilgaamžiškumas: 500 sujungimo ciklų
• Serija: Professional G5
• Atitinka RoHS

Kaip naudoti

Nuimkite RG-223/U kabelio išorinę izoliaciją ir ekranavimą, tada užspauskite centrinį laidininką ir ekranavimą specialiomis crimp žnyplėmis. Užtikrinkite, kad centrinis kontaktas tvirtai laikytųsi, o ekranavimas tolygiai apgaubtų jungtį. Prijunkite prie atitinkamos TNC jungties (moteriškos) ir patikrinkite signalo kokybę.

Patarimas: prieš užspausdami visada įsitikinkite, kad kabelio galas nuluptas tiksliai pagal RG-223/U standartą – net nedidelis netikslumas gali sumažinti signalo kokybę. Naudokite tik kokybiškas crimp žnyples, skirtas 50 omų jungtims.
