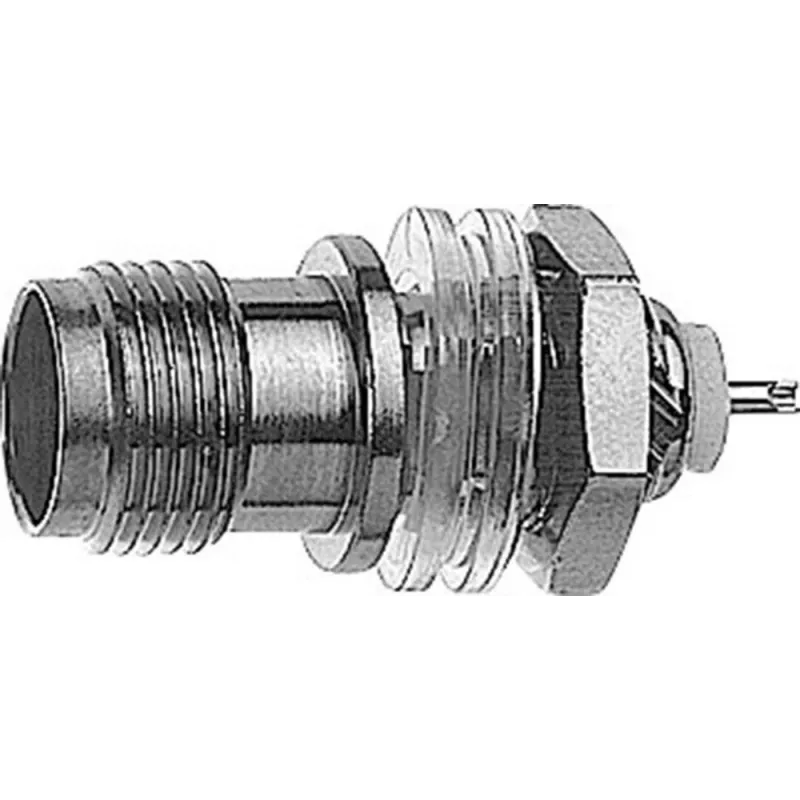

Telegärtner TNC panelinis lizdas, izoliuotas, 50 Ohm, litavimas, nikelis/auksas (J01011A0013)

Kai reikia patikimai sumontuoti TNC jungtį skydelyje ir išvengti nepageidaujamų įžeminimo kilpų, izoliuotas panelinis lizdas yra būtent tai, ko trūksta. Telegärtner J01011A0013 užtikrina švarų signalo kelią nuo DC iki 11 GHz, o litavimo kontaktas ir tvirtas žalvarinis korpusas su nikelio danga leidžia naudoti profesionaliuose RF įrenginiuose.

Kam skirtas

RF inžinieriams, telekomunikacijų technikams ir pramoninės elektronikos specialistams, kuriems reikia patvarios, izoliuotos TNC jungties, montuojamos skydelyje antenose, testavimo įrangoje ar ryšių sistemose.

Pagrindinės savybės

• TNC lizdas (moteriškas), 50 Ohm varža
• Izoliuotas panelinis montavimas su M12x1 sriegiu ir 12,7 mm D formos išpjova
• Litavimo kontaktas centrinei gyslai – patikimas sujungimas
• Dažnių diapazonas nuo DC iki 11 GHz, VSWR ≤ 1,3 iki 6 GHz
• Korpusas: žalvaris, padengtas nikeliu; centrinis kontaktas: žalvaris, auksuotas; izoliatorius: PTFE
• Darbinė temperatūra nuo -55 °C iki +155 °C, ≥ 500 sujungimo ciklų

Specifikacijos

• Jungties tipas: TNC lizdas (moteriškas)
• Varža: 50 Ohm
• Montavimas: izoliuotas panelinis, M12x1 sriegis, 12,7 mm D forma
• Jungimas: litavimas (centrinis kontaktas)
• Dažnių diapazonas: DC – 11 GHz
• VSWR: ≤ 1,3 (DC – 6 GHz)
• Dielektrinė atsparumo įtampa: 1,5 kVeff
• Izoliacijos varža: ≥ 5 GΩ
• Centrinio kontakto varža: ≤ 1,5 mΩ
• Išorinio kontakto varža: ≤ 1,0 mΩ
• Darbinė temperatūra: -55 °C iki +155 °C
• Sujungimo ciklai: ≥ 500
• Korpuso medžiaga: žalvaris, nikeliuotas
• Centrinio kontakto medžiaga: žalvaris, auksuotas
• Izoliatoriaus medžiaga: PTFE

Naudojimo patarimai

Montuodami įsitikinkite, kad skydelio išpjova tiksliai 12,7 mm (D formos), o M12x1 sriegis užtikrins tvirtą pritvirtinimą. Kad našumas išliktų geriausias, saugokite jungtį nuo nešvarumų ir neviršykite leistino priveržimo momento.

Patarimas: prieš lituodami nuvalykite centrinį kontaktą ir naudokite tinkamą lydmetalį – taip išvengsite šalto lydinio ir užtikrinsite ilgaamžį ryšį.
