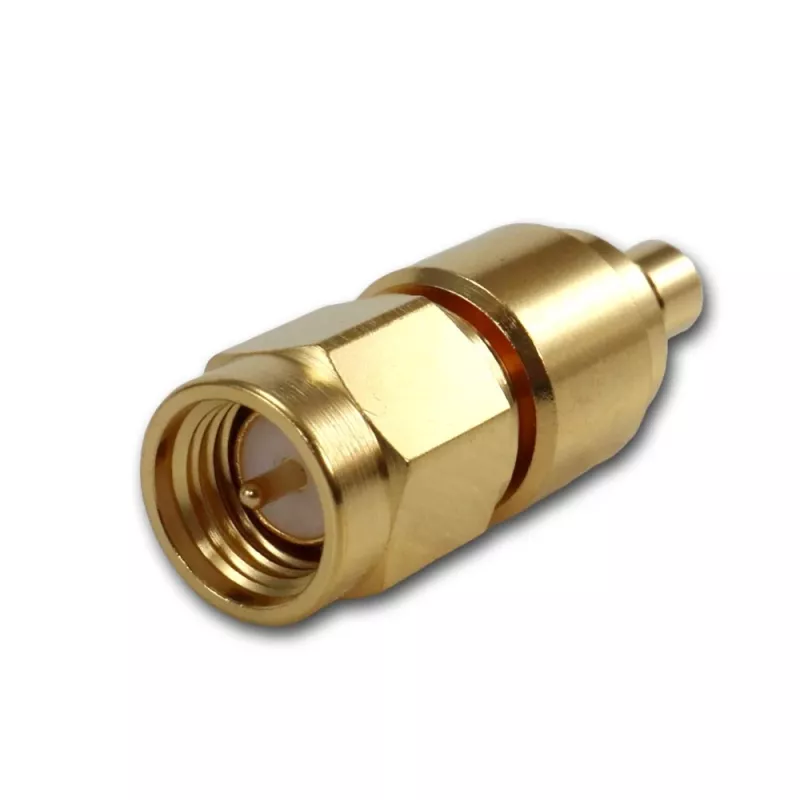

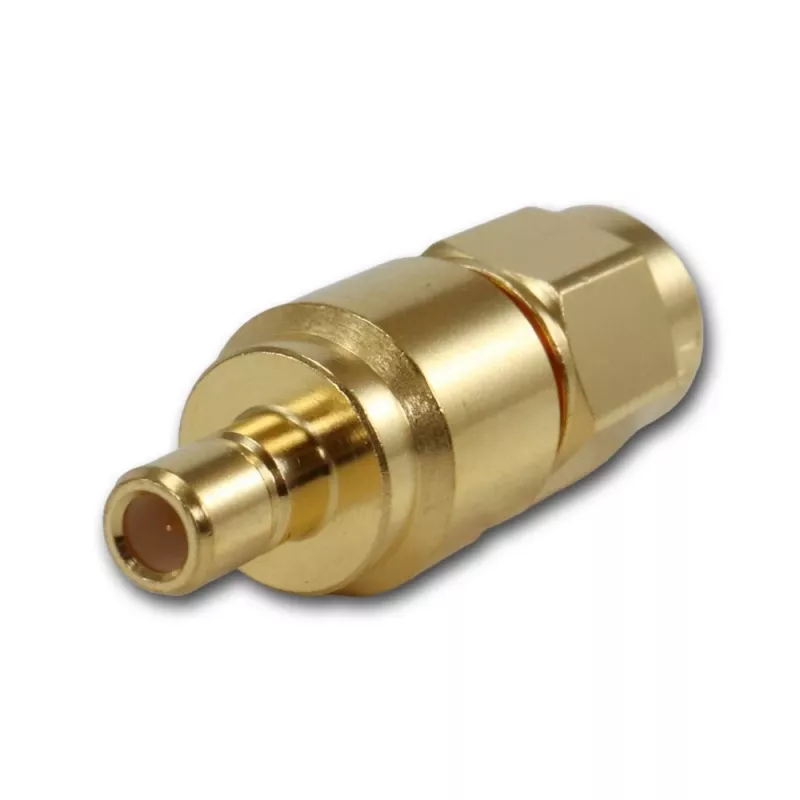

Telegärtner koaksialinis adapteris SMA kištukas į SMB kištuką 50 omų J01155A0021

Kai reikia sujungti SMA ir SMB jungtis be papildomo kabelio, šis kompaktiškas tiesus adapteris tampa tikru gelbėtoju. Jo korpusas pagamintas iš žalvario su nikelio danga, o centriniai kontaktai auksuoti – tai užtikrina patikimą signalo perdavimą net iki 6 GHz dažnio.

Kam skirtas

RF inžinieriams, technikams ir entuziastams, kurie dažnai dirba su 50 omų sistemomis ir turi sujungti skirtingų tipų jungtis – pavyzdžiui, antenos linijose, testavimo stenduose ar kompaktiškuose RF moduliuose. Šis adapteris leidžia išvengti kabelių painiavos ir išlaikyti stabilų signalą.

Pagrindinės savybės

• Tiesus adapteris su SMA kištuku (vyrišku) ir SMB kištuku (vyrišku)
• 50 omų varža, dažnių diapazonas nuo DC iki 6 GHz
• Žemas VSWR ≤ 1,25 visame diapazone
• Žalvarinis korpusas, padengtas nikeliu, auksuoti centriniai kontaktai
• PTFE izoliatorius stabiliam veikimui
• Darbinė temperatūra nuo -65 °C iki +165 °C
• Mažiausiai 500 sujungimo ciklų

Specifikacijos

• 1 jungtis: SMA kištukas (vyriškas)
• 2 jungtis: SMB kištukas (vyriškas)
• Varža: 50 Ω
• Dažnių diapazonas: nuo DC iki 6 GHz
• VSWR: ≤ 1,25
• Korpuso medžiaga: žalvaris, nikeliuotas
• Centrinio kontakto medžiaga: žalvaris, auksuotas
• Izoliatoriaus medžiaga: PTFE
• Bandymo įtampa: 1,5 kVeff / 50 Hz
• Darbinė įtampa: 335 Veff / 50 Hz
• Izoliacijos varža: ≥ 5 GΩ
• Kontakto varža (centrinio): ≤ 3 mΩ
• Kontakto varža (išorinio): ≤ 2 mΩ
• Darbinės temperatūros diapazonas: nuo -65 °C iki +165 °C
• Sujungimo ciklai: ≥ 500

Kaip naudoti

Tiesiog prijunkite SMA kištuką prie atitinkamos SMA lizdo, o SMB kištuką – prie SMB lizdo. Prieš sujungdami įsitikinkite, kad jungtys švarios ir tinkamai sulygiuotos – tai padės išlaikyti žemą kontakto varžą ir stabilų VSWR. Adapteris yra tiesus, todėl puikiai tinka vietose, kur reikia sutaupyti vietos ir išvengti kabelio lenkimo.

Patarimas: norėdami prailginti adapterio tarnavimo laiką, venkite per didelės jėgos jungdami ir išjungdami. Laikykite jungtis švarias – net nedidelis nešvarumas gali pabloginti aukšto dažnio signalo kokybę. Jei dažnai keičiate jungtis, rekomenduojame naudoti veržliarakčius, kad nepažeistumėte sriegių.
