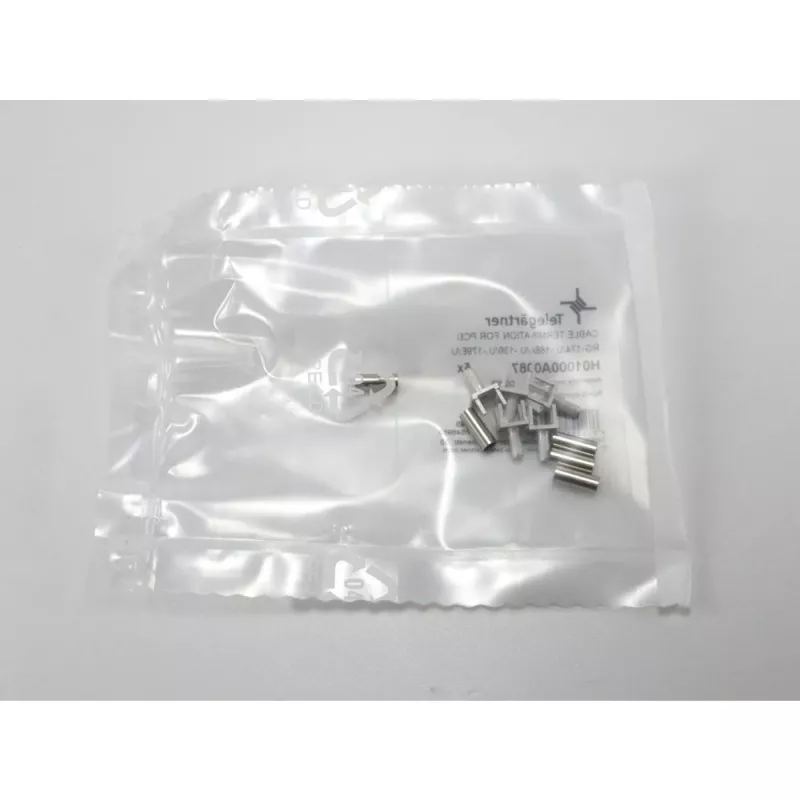

Telegärtner G07 PCB koaksialinis jungtis, lituojama/veržiama, 50 omų, auksuota, skirta RG-316/U, 5 vnt. H01000A0087

Ši Telegärtner G07 PCB koaksialinė jungtis skirta tiems, kurie konstruoja aukšto dažnio spausdintines plokštes ir ieško patikimo 50 omų sujungimo. Ji užtikrina stabilų signalo perdavimą iki 6 GHz, todėl puikiai tinka RF ir mikrobangų grandinėms, telekomunikacijų įrangai, matavimo prietaisams bei pramoninei elektronikai.

Privalumai

Auksuotas žalvarinis korpusas ir kontaktas užtikrina puikų laidumą ir atsparumą korozijai. PTFE izoliatorius išlaiko stabilias charakteristikas plačiame temperatūrų diapazone nuo -55 °C iki +155 °C. Tiesus montavimas ant PCB taupo vietą ir palengvina surinkimą.

Kam tinka

• RF ir mikrobangų spausdintinėms plokštėms
• Telekomunikacijų įrangai
• Matavimo ir bandymų prietaisams
• Pramoninei elektronikai, kur reikalingi tvirti koaksialiniai sujungimai

Pagrindinės specifikacijos

• Jungties serija: G07
• Varža: 50 omų
• Dažnių diapazonas: nuo nuolatinės srovės iki 6 GHz
• Įtampos nominalas: 170 V RMS
• Prijungimas: lituojamas (centrinis), veržiamas (išorinis)
• Korpuso ir kontakto medžiaga: žalvaris, auksuotas
• Izoliatorius: PTFE
• Pakuotė: 5 vnt.

Kaip naudoti

Jungtis skirta montuoti tiesiai ant spausdintinės plokštės. Centrinis kontaktas lituojamas, o išorinis ekranas tvirtinamas veržimo įrankiu prie RG-316/U, RG-174/U arba RG-188A/U kabelio. Prieš užsakydami patikrinkite, ar PCB kontaktų išdėstymas atitinka jungties matmenis.

Patarimas: naudokite tinkamą veržimo įrankį ir RG-316/U kabelį, kad užtikrintumėte patikimą ir ilgaamžį sujungimą. Prieš lituodami nuvalykite kontaktus ir nenaudokite per daug lydmetalio.
