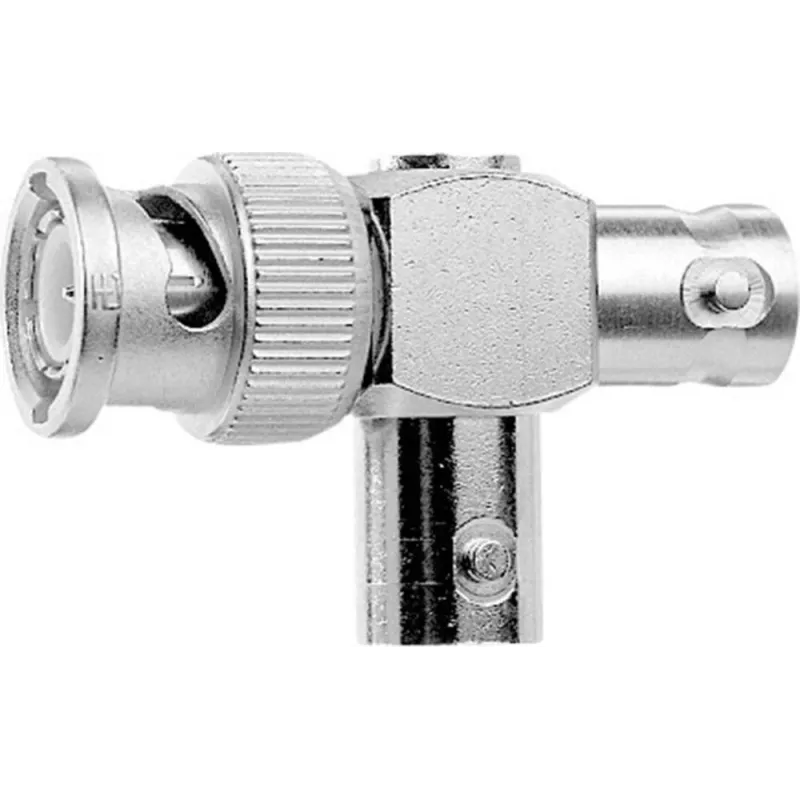

Telegärtner BNC T-adapteris, BNC kištukas į 2x BNC lizdą, 50 omų, nikeliuotas žalvaris, auksuoti kontaktai J01005A0004

Jei reikia vieną BNC signalą padalinti dviem įrenginiams arba sujungti du šaltinius į vieną, šis Telegärtner BNC T-adapteris yra patikimas sprendimas. Jis išlaiko pastovią 50 omų varžą, todėl signalas sklinda švariai – be atspindžių ir nuostolių. Tai svarbu vaizdo, radijo dažnių ir testavimo sistemose.

Kam skirtas

Sistemų integratoriams, transliacijų technikams ir RF inžinieriams, kuriems reikia padalinti BNC signalą neprarandant kokybės. Puikiai tinka CCTV, matavimo prietaisų ir telekomunikacijų srityse, kur svarbus ir patikimumas, ir kompaktiškumas.

Pagrindinės savybės

• Vienas BNC kištukas ir du BNC lizdai
• 50 omų varža užtikrina optimalų signalo vientisumą
• Nikeliuotas žalvarinis korpusas – ilgaamžiškumas ir atsparumas korozijai
• Auksuoti centriniai kontaktai – maža kontaktinė varža
• PTFE izoliatorius – stabilumas aukštuose dažniuose
• Dažnių diapazonas nuo DC iki 4 GHz
• Darbinė temperatūra nuo -40 °C iki +85 °C

Specifikacijos

• 1 jungtis: BNC kištukas
• 2 jungtis: BNC lizdas (x2)
• Varža: 50 Ω
• Korpuso medžiaga: žalvaris, nikeliuotas
• Centrinio kontakto medžiaga: žalvaris, auksuotas
• Izoliatoriaus medžiaga: PTFE
• Dažnių diapazonas: DC–4 GHz
• Įtampa: 500 V RMS
• Vidinė kontaktinė varža: ≤ 1,5 mΩ
• Išorinė kontaktinė varža: ≤ 1 mΩ
• Izoliacijos varža: ≥ 5 GΩ
• VSWR (DC–2 GHz): ≤ 1,25
• VSWR (2–4 GHz): ≤ 1,35
• Ilgaamžiškumas: ≥ 500 sujungimo ciklų

Kaip naudoti

Adapteris jungiamas tiesiai prie BNC jungties. Vieną kištuką įkiškite į šaltinio ar prietaiso BNC lizdą, o prie dviejų lizdų prijunkite kitus BNC kištukus. BNC jungtys fiksuojamos pasukant – tai patikimas užraktas, o ne srieginis sujungimas. Prieš jungdami įsitikinkite, kad visi jungiamieji elementai yra 50 omų BNC tipo.

Patarimai

Kad signalas išliktų švarus, visada naudokite 50 omų BNC jungtis. Tvirtai užveržkite fiksavimo įvores, kad išvengtumėte signalo nutekėjimo. Saugokite adapterį nuo per didelio lenkimo ar tempimo – taip prailginsite jo tarnavimo laiką.
