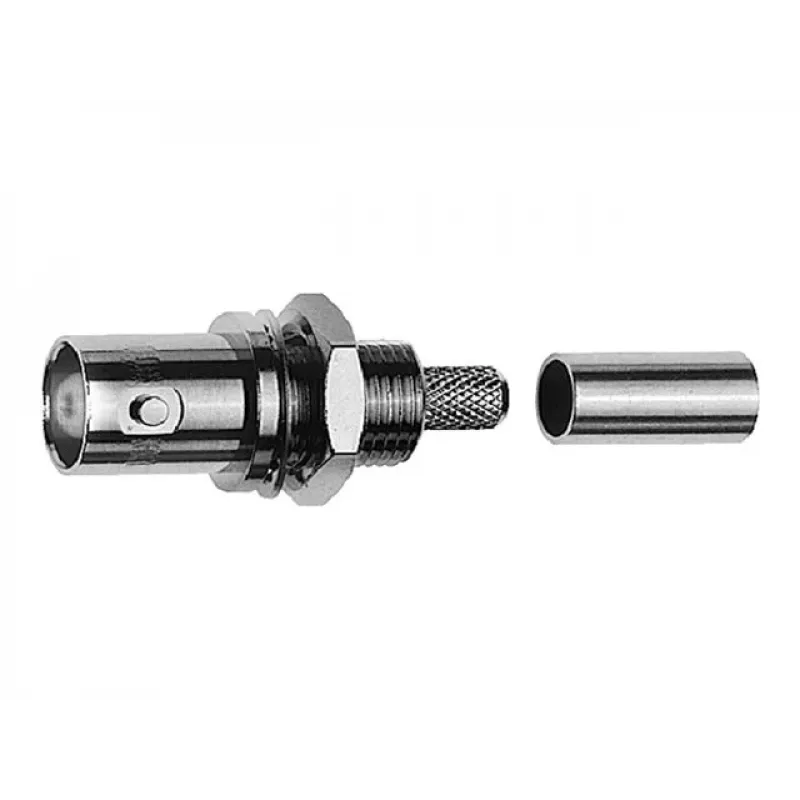

TELEGÄRTNER BNC panelinis lizdas crimp jungtis 50 Ohm, skirta RG-223/U, RG-400/U, RG-142 B/U (J01001A0083)

Kai reikia patikimai prijungti RG-223/U ar RG-400/U koaksialinį kabelį prie skydo ar korpuso, TELEGÄRTNER J01001A0083 BNC lizdas yra sprendimas, kuriuo galima pasitikėti. Tiesus korpusas lengvai įmontuojamas į standartinę panelės išpjovą, o crimp tipo gnybtai užtikrina tvirtą centrinio ir išorinio laidininkų kontaktą be litavimo.

Pagrindinės specifikacijos

• Jungties tipas: BNC lizdas (moteriška)
• Varža: 50 Ohm
• Montavimas: panelinis / korpusinis
• Prijungimas: crimp (centrinis ir išorinis laidininkas)
• Suderinamų kabelių grupė: G05 (RG-223/U, RG-400/U, RG-142 B/U, RG-141 A/U, RG-58 C/U)
• Korpuso medžiaga: žalvaris, nikeliuotas
• Kontaktų medžiaga: žalvaris, auksuotas
• Izoliatorius: PTFE
• Dažnių diapazonas: nuo DC iki 4 GHz
• Įtampos vertė: 500 V piko
• Darbinė temperatūra: nuo -40 °C iki +85 °C
• Sujungimų ciklai: ≥ 500

Kodėl verta rinktis

Crimp konstrukcija pagreitina montavimą vietoje ir užtikrina pastovius elektrinius parametrus. Auksuoti kontaktai ir PTFE izoliatorius išlaiko signalo vientisumą visame dažnių diapazone.

Idealiai tinka

• Transliavimo ir vaizdo komutacinėms panelėms
• RF testavimo ir matavimo sistemoms
• Telekomunikacijų įrangai su BNC korpusinėmis jungtimis
• Pramoninėms RF sistemoms, naudojančioms RG-223/U ar RG-400/U kabelį

Gera žinoti

Jungtis tiekiama po vieną. Ji priklauso TELEGÄRTNER G05 kabelių grupei, todėl tinka kelių tipų 50 Ohm koaksialiniams kabeliams su tais pačiais crimp matmenimis.

Patarimas: prieš crimpindami nuimkite tinkamą kabelio izoliacijos sluoksnį ir naudokite tinkamo dydžio crimp įrankį – taip užtikrinsite patikimą kontaktą ir ilgaamžiškumą.
