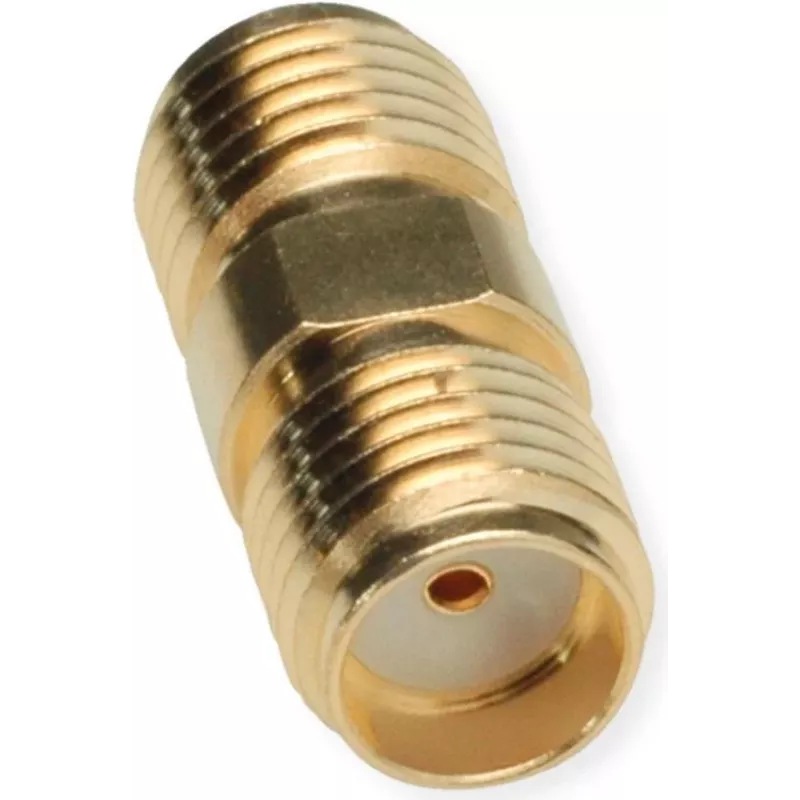

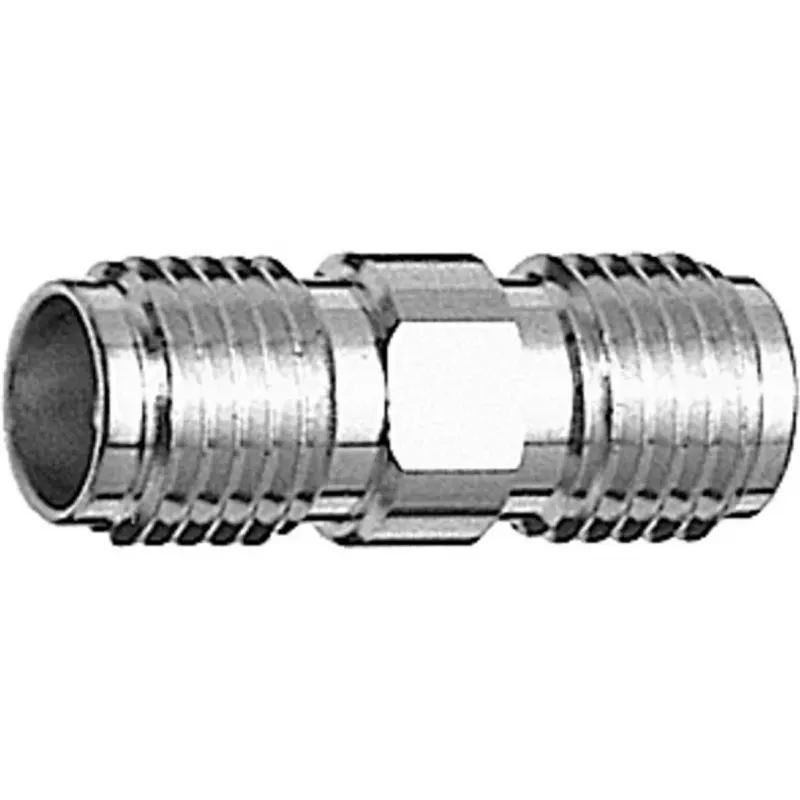

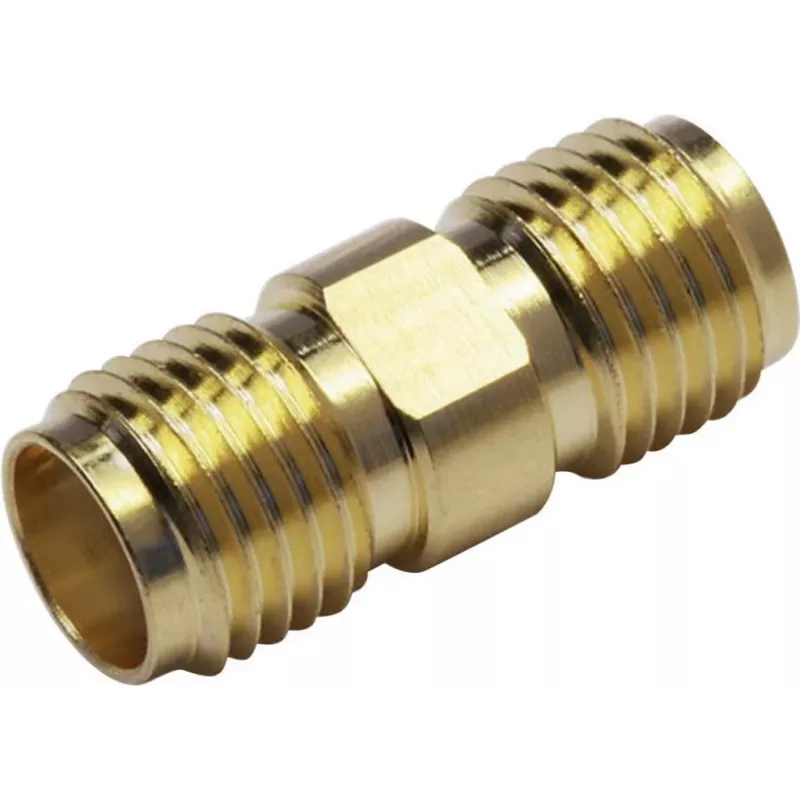

TELEGÄRTNER 100024790 SMA moteriškas į moterišką koaksialinis adapteris, 50 omų, DC-18 GHz, nikeliuotas žalvaris

TELEGÄRTNER 100024790 – tai precizinis koaksialinis adapteris, sujungiantis du SMA moteriškus (female) jungtis tiesia linija ir užtikrinantis nepertraukiamą 50 omų radijo dažnių (RF) signalo kelią. Skirtingai nuo pigių bendro naudojimo adapterių, šiame naudojami berilio vario (CuBe2) centriniai kontaktai su auksavimu ir PTFE izoliatorius, todėl užtikrinama maža kontaktinė varža ir stabilios charakteristikos iki 18 GHz.

Kodėl verta rinktis

• SMA moteriškas į moterišką adapteris, jungiamas tiesiai linijoje
• 50 omų varža, dažnių diapazonas nuo DC iki 18 GHz
• VSWR ≤ 1,25 visame diapazone
• Nikeliuotas žalvarinis korpusas, auksuoti berilio vario centriniai kontaktai
• Skydinio (bulkhead) montavimo konfigūracija

Techninės specifikacijos

• 1 jungtis: SMA moteriška
• 2 jungtis: SMA moteriška
• Adapterio tipas: tos pačios serijos koaksialinis adapteris
• Varža: 50 omų
• Dažnių diapazonas: nuo DC iki 18 GHz
• VSWR: ≤ 1,25
• Korpuso medžiaga: žalvaris
• Korpuso danga: nikelis
• Centrinio kontakto medžiaga: berilio varis (CuBe2)
• Centrinio kontakto danga: auksas
• Izoliatoriaus medžiaga: PTFE
• Dielektrinė atsparumas įtampai: 1000 Veff / 50 Hz
• Izoliacijos varža: ≥ 5 GΩ
• Kontaktinė varža (centrinė): ≤ 3 mΩ
• Kontaktinė varža (išorinė): ≤ 2 mΩ
• Darbinė temperatūra: nuo -65 °C iki +165 °C
• Sujungimų ciklai: ≥ 500
• Konfigūracija: tiesi
• Montavimo tipas: skydinis (bulkhead)

Kam tinka

Šis adapteris puikiai tinka tiems, kurie dirba su testavimo ir matavimo įranga, ryšių sistemomis ar radijo dažnių laboratorijomis, kur reikalingas patikimas SMA sujungimas. Jis taip pat pravers namų entuziastams, kurie konstruoja antenų sistemas ar eksperimentuoja su RF technika ir vertina ilgaamžiškumą bei stabilumą.

Kaip naudoti

Adapteris montuojamas į skydą (bulkhead) – tai leidžia patogiai prijungti kabelius iš abiejų pusių. Tiesiog įsukite SMA moterišką jungtį į vieną pusę ir kitą SMA moterišką jungtį į priešingą pusę, užtikrindami, kad sujungimas būtų tvirtas ir nebūtų per daug priveržtas. Dėl tiesios konfigūracijos jis lengvai telpa net ir ankštose vietose.

Patarimas: prieš jungdami patikrinkite, ar kontaktai švarūs ir nėra pažeisti. Reguliariai valykite izopropilo alkoholiu, kad išlaikytumėte mažą kontaktinę varžą ir ilgą tarnavimo laiką. Nenaudokite jėgos – SMA jungtys jautrios persukimui.
