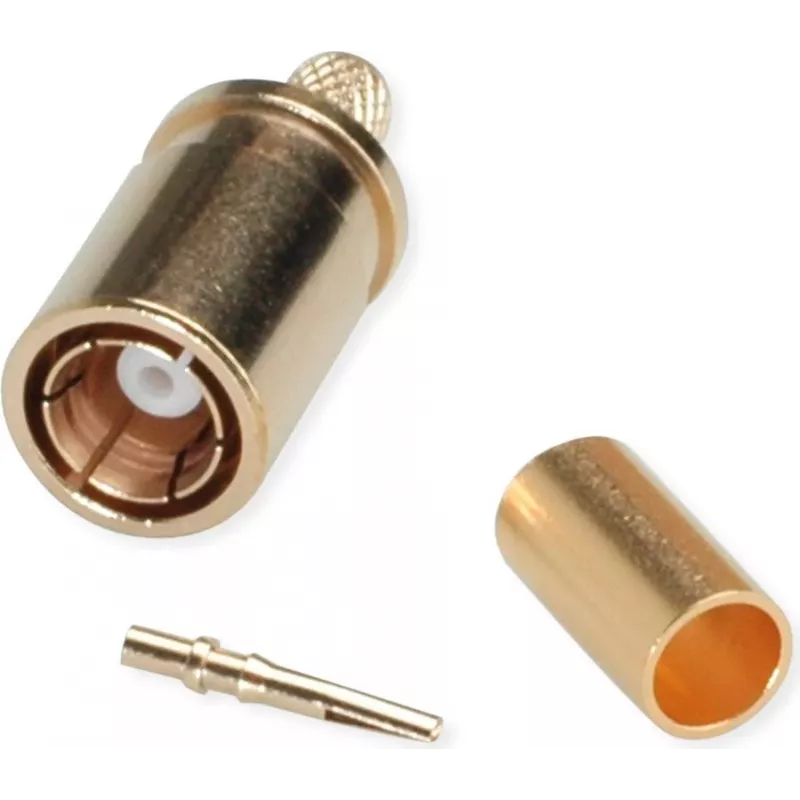

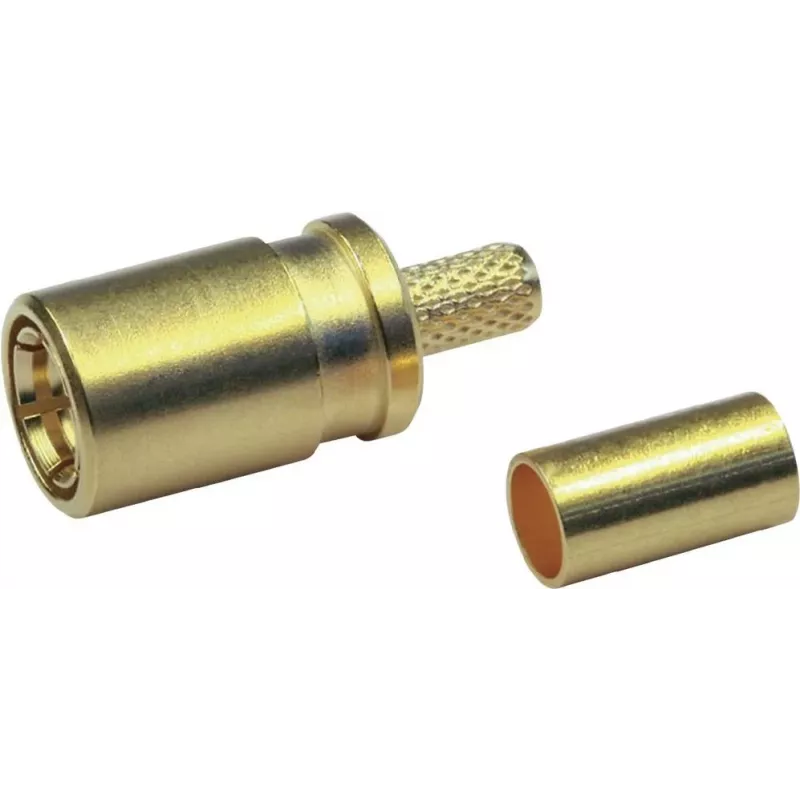

Telegärtner SMB lizdinė tiesi jungtis, skirta montuoti į skydelį, 50 omų, J01161A0691

Kai reikia patikimo ir stabilaus ryšio iki 4 GHz dažnių, ši Telegärtner SMB lizdinė jungtis su tiesiu korpusu ir tvirtinimu į skydelį yra puikus pasirinkimas. Ji užtikrina mažus nuostolius ir ilgaamžiškumą net ir ekstremaliomis sąlygomis – nuo -65 °C iki +165 °C.

Kodėl verta rinktis

• Auksu padengtas berilio vario centrinis kontaktas (min. 1,27 µm) užtikrina puikų laidumą ir atsparumą korozijai.
• PTFE izoliatorius išlaiko stabilią varžą ir mažus nuostolius.
• Iki 500 sujungimų – ilgas tarnavimo laikas net intensyviai naudojant.
• Standartas IEC 60169-10 – kokybė, kuria pasitiki profesionalai.

Kam tinka

Ši jungtis skirta RF inžinieriams, technikams ir entuziastams, kurie dirba su SMB sistemomis, testavimo įranga, telekomunikacijos įrenginiais ar pramoniniais RF moduliais. Ji puikiai tinka tais atvejais, kai reikia patikimo, nuimamo koaksialinio ryšio, montuojamo į skydelį.

Pagrindinės specifikacijos

• Jungties tipas: SMB lizdinė (moteriška)
• Impedancija: 50 omų
• Montavimas: į skydelį
• Jungimas: lituojama (centrinis ir išorinis kontaktai)
• Dažnių diapazonas: nuo nuolatinės srovės iki 4 GHz
• Įtampa: 335 Veff (RMS)
• Izoliacijos varža: ≥ 5 GΩ
• Kontaktų varža: centrinio ≤ 5 mΩ, išorinio ≤ 2,5 mΩ
• VSWR: ≤ 1,2 @ 3 GHz
• Patvarumas: 500 sujungimų
• Darbinė temperatūra: -65 °C iki +165 °C
• Centrinis kontaktas: berilio varis, auksuotas (min. 1,27 µm)
• Išorinis kontaktas: žalvaris, nikeliuotas (min. 2 µm)
• Izoliatorius: PTFE
• Standartas: IEC 60169-10

Kaip naudoti

Jungtis tvirtinama prie skydelio, o centrinis ir išorinis kontaktai lituojami prie koaksialinio kabelio. Dėl tiesaus korpuso ji lengvai montuojama ir užima mažai vietos. Prieš lituodami įsitikinkite, kad kabelis atitinka 50 omų varžą ir kad litavimo vietos yra švarios.

Patarimas: norėdami užtikrinti ilgaamžiškumą ir stabilų ryšį, reguliariai valykite jungtį ir venkite mechaninių apkrovų, ypač ties kabelio įėjimu. Naudokite tik kokybiškus koaksialinius kabelius, atitinkančius 50 omų specifikaciją.
