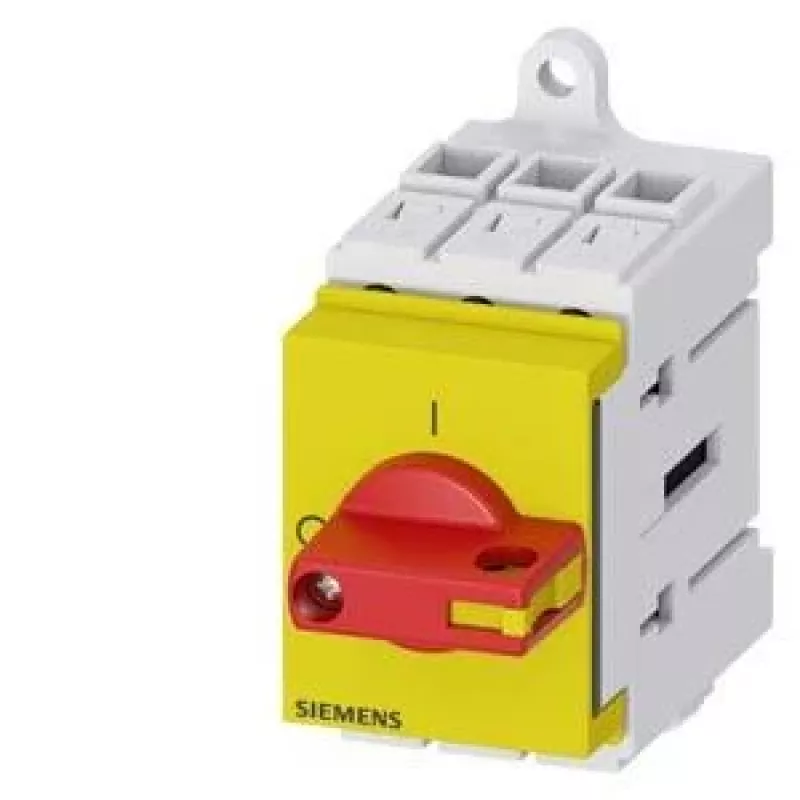

Siemens 3LD30300TK13 pagrindinis jungiklis / apkrovos atjungimo jungiklis, 3 polių, 16 A, 7,5 kW, raudonas/geltonas

Kai reikia patikimai atjungti įrenginį nuo maitinimo šaltinio, kiekvienas elektrikas žino, kad tai turi būti daroma saugiai ir aiškiai. Siemens 3LD30300TK13 pagrindinis jungiklis su raudonu/geltonu rankenėlės žymėjimu užtikrina, kad būsena bus matoma iš karto, o grandinė atjungiama patikimai. Šis 3 polių jungiklis skirtas iki 16 A nominaliajai nepertraukiamajai srovei ir 7,5 kW galiai esant 400 V AC-23A.

Kodėl verta rinktis

Jungiklis pasižymi tvirta konstrukcija, skirta pramoniniam naudojimui. Priekinis montavimas su 4 tvirtinimo angomis leidžia greitai sumontuoti skydelyje. Didelis elektros patvarumas – 100 000 perjungimo ciklų – reiškia, kad šis sprendimas tarnaus ilgus metus net intensyviai naudojant.

Kam tinka

• Elektros grandinių atjungimui ir izoliavimui pramoniniuose valdymo skydeliuose
• Variklių perjungimui iki 7,5 kW esant 400 V
• Naudoti kaip pagrindinį jungiklį mašinose ir įrenginiuose

Pagrindinės specifikacijos

• Polių skaičius: 3
• Nominali nepertraukiamoji srovė Iu: 16 A
• Nominali darbinė galia AC-23A esant 400 V: 7,5 kW
• Nominali darbinė galia AC-23A esant 230 V: 3 kW
• Nominali izoliacijos įtampa Ui: 690 V
• Nominali impulsinė atsparumo įtampa Uimp: 6 kV
• Nominali darbinė įtampa Ue: 690 V AC
• Montavimas: priekinis (4 angos)
• Valdymo mechanizmas: sukamasis
• Rankenėlės spalva: raudona/geltona
• Apsaugos laipsnis (priekis): IP65
• Apsaugos laipsnis (gnybtai): IP20
• Perjungimo kampas: 90°
• Trumpojo jungimo pertraukimo geba Icw: 0,6 kA (1 s)
• Elektros patvarumas AC-23A: 100 000 ciklų
• Mechaninis patvarumas: 100 000 ciklų
• Prijungimas: varžtiniai gnybtai
• Maks. gnybtų skerspjūvis: 16 mm²

Kaip naudoti

Sumontuokite jungiklį priekinėje skydelio pusėje, naudodami 4 tvirtinimo angas. Prijunkite laidus prie varžtinių gnybtų, kurių maksimalus skerspjūvis 16 mm². Sukamoji rankenėlė leidžia lengvai perjungti tarp padėčių, o raudona/geltona spalva aiškiai parodo, ar grandinė atjungta. Užtikrinkite, kad montavimas atitiktų vietinius elektros saugos reikalavimus.

Patarimai

Rekomenduojama naudoti kaip pagrindinį jungiklį pramoniniuose valdymo skydeliuose, kur reikalingas patikimas izoliavimas ir didelis perjungimo pajėgumas. Reguliariai tikrinkite jungiklio būklę ir užtikrinkite, kad rankenėlė laisvai suktųsi.
