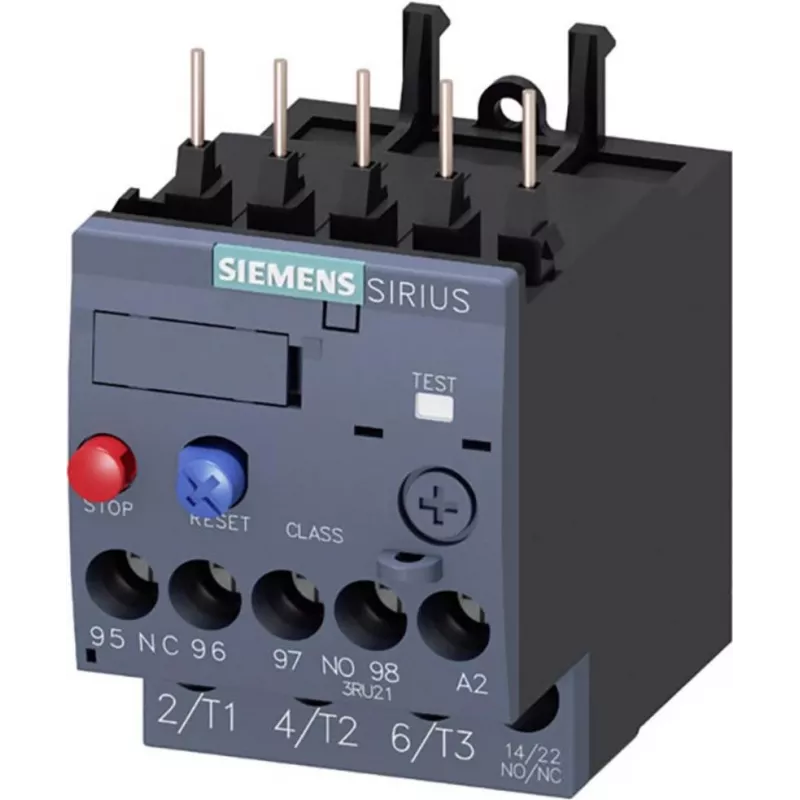

Siemens SIRIUS 3RU2116-1KB0 terminės perkrovos relė, 1,1-1,6 A, Class 10, S00, 3 polių, 1NO+1NC, varžtiniai gnybtai

Kai reikia patikimos apsaugos mažiems varikliams, Siemens 3RU2116-1KB0 terminės perkrovos relė su 1,1–1,6 A reguliavimo diapazonu ir Class 10 suveikimo charakteristika yra tikslus ir kompaktiškas sprendimas. Jos S00 dydis leidžia sutaupyti vietos skydelyje, o 3 polių konstrukcija su 1NO+1NC pagalbiniais kontaktais užtikrina lankstumą tiek montuojant tiesiai ant kontaktorius, tiek įrengiant atskirai.

Kodėl verta rinktis

• Platus srovės reguliavimo diapazonas: 1,1–1,6 A
• Class 10 suveikimo klasė – tinkama įprastoms variklių paleidimo sąlygoms
• Kompaktiškas S00 dydis taupo vietą skydelyje
• 1 NO + 1 NC pagalbiniai kontaktai valdymui ir signalizacijai
• Tiesioginis montavimas ant kontaktoriaus arba atskiras įrengimas
• Fazių gedimo jautrumas – greičiau reaguoja į nesubalansuotą apkrovą
• Rankinis arba automatinis atstatymas
• Atitinka IEC 60947-4-1 ir IEC 60947-5-1 standartus

Techninė informacija

• Srovės nustatymo diapazonas: 1,1–1,6 A
• Suveikimo klasė: CLASS 10
• Dydis: S00
• Polių skaičius: 3
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Montavimo tipas: tiesioginis montavimas ant kontaktoriaus / atskiras
• Jungtis: varžtiniai gnybtai
• Nominali darbinė įtampa (Ue): iki 690 V AC
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Apsaugos laipsnis: IP20
• Aplinkos darbinė temperatūra: -20 iki +60 °C
• Atstatymo funkcija: rankinė / automatinė
• Perkrovos atleidimo tipas: terminis
• Fazių gedimo jautrumas: yra
• Produktų serija: SIRIUS 3RU21
• Atitiktis standartams: IEC 60947-4-1, IEC 60947-5-1
• Paskirtis: variklių apsauga

Kam tinka

Ši relė skirta tiems, kurie projektuodami ar prižiūrėdami valdymo skydus nori patikimos variklių apsaugos nuo perkrovos ir fazių gedimo. Ji puikiai tinka mažos galios varikliams, kurių vardinė srovė patenka į 1,1–1,6 A intervalą. Dėl kompaktiško S00 korpuso ir tiesioginio montavimo galimybės ją lengva integruoti tiek į naujus, tiek į esamus įrenginius.

Kaip naudoti

Sumontuokite relę tiesiai ant kontaktoriaus arba atskirai, prijunkite variklio maitinimo grandinę prie pagrindinių gnybtų, o valdymo ir signalizacijos grandines – prie 1NO+1NC kontaktų. Nustatykite reikiamą srovės vertę sukdami reguliavimo rankenėlę, kol ji atitiks variklio vardinę srovę. Pasirinkite rankinį arba automatinį atstatymą pagal savo sistemos poreikius. Prieš eksploataciją įsitikinkite, kad prietaisas atitinka vietinius elektros saugos reikalavimus.

Patarimas: reguliuodami srovę visada atsižvelkite į variklio vardinę srovę, nurodytą jo duomenų lentelėje. Jei variklis dirba sunkioje aplinkoje arba dažnai paleidžiamas, apsvarstykite galimybę naudoti aukštesnę suveikimo klasę. Reguliariai tikrinkite kontaktų būklę ir užtikrinkite, kad gnybtai būtų tvirtai priveržti – taip prailginsite įrenginio tarnavimo laiką.
